614-4-MS
GN 614-MS Hülse Messing, Kugel Edelstahl, normaler Federdruck
Gehäuse Edelstahl / Messing / Kunststoff, Kugel Edelstahl / Kunststoff, zum Aufschlagen
Lt: 1-2 Wochen Alle Größen und Varianten von GN 614
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen

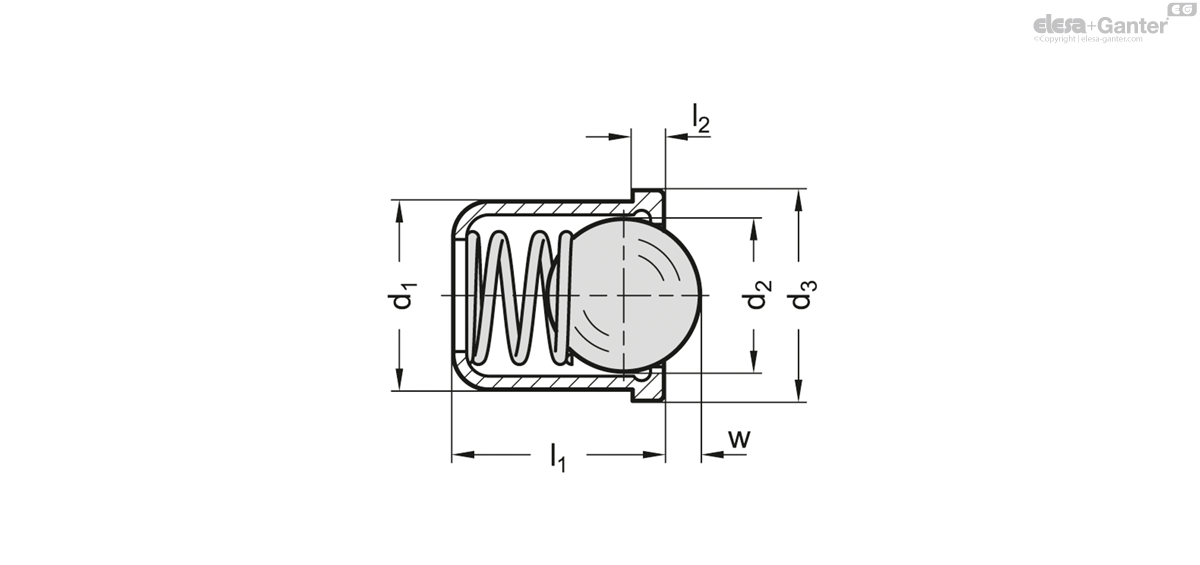

Technisches Datenblatt
Technische Daten
- Katalog
- GN 614-4-MS
- d1 +0.1
- 4
- d2
- 3
- d3
- 4.6
- l1 ≈
- 5
- 1
- w
- 0.8
- Federdruck
in N≈ Anfang - 2.5
- Federdruck
in N≈ Ende - 6
- 2
Form
- NI: Edelstahl, normaler Federdruck
- NIL: Edelstahl, leichter Federdruck
- NIS: Edelstahl, verstärkter Federdruck
- MS: Hülse Messing, Kugel Edelstahl, normaler Federdruck
- KU: Hülse Kunststoff, Kugel Edelstahl, normaler Federdruck
- KD: Hülse Kunststoff, Kugel Kunststoff, normaler Federdruck
Form NI / NIL / NIS
- Hülse
- Edelstahl 1.4303
- aus gezogenem Blech
- Kugel
- Edelstahl 1.3541
- gehärtet
Kennzeichen
- Form NIL: Hülse mit 1 Längsmarkierung
- Form NIS: Hülse mit 2 Längsmarkierungen
Form MS
- Hülse
- Messing, gedreht
- Kugel
- Edelstahl 1.3541, gehärtet
Form KU
- Hülse
- Kunststoff, Polyacetal (POM)
- Einsatztemperatur bis 50 °C
- blau
- Kugel
- Edelstahl 1.3541, gehärtet
Form KD
- Hülse
- Kunststoff, Polyacetal (POM)
- Einsatztemperatur bis 50 °C
- blau
- Kugel
- Kunststoff, Polyacetal (POM)
- Einsatztemperatur bis 50 °C
- weiß
Druckfeder
Edelstahl 1.4568
Federnde Druckstücke GN 614 werden zur Arretierung, sowie als An- und Abdrückstifte verwendet.
Für die Aufnahmebohrung wird die Toleranz d1 H7 empfohlen.
