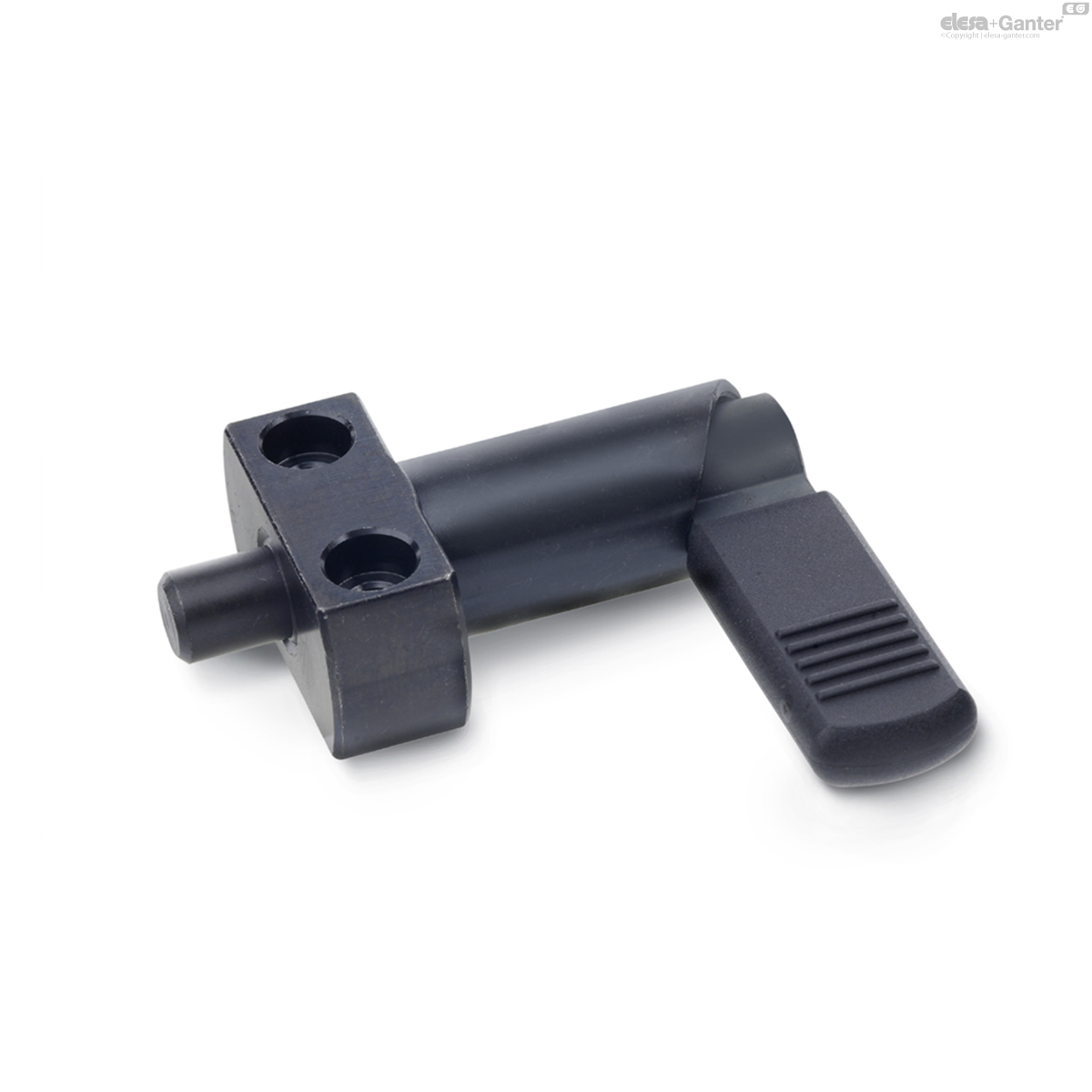

612.2-10-16-A GN 612.2 Rastriegel

612.2-10-16-A

GN 612.2 Rastriegel

Führung Stahl, brüniert
  • Icons/__logo__RoHS__.png
  • Icons/__logo__profile__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 612.2

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 612.2-10-16-A
d1 Stift 0/-0.05

Bohrung H7
10
d2
16
d3
35
h
16
k
20
l1
56
l2
10
l3
32
s
12
Federdruck
in N ≈
Anfang
12
Federdruck
in N ≈
Ende
32
86

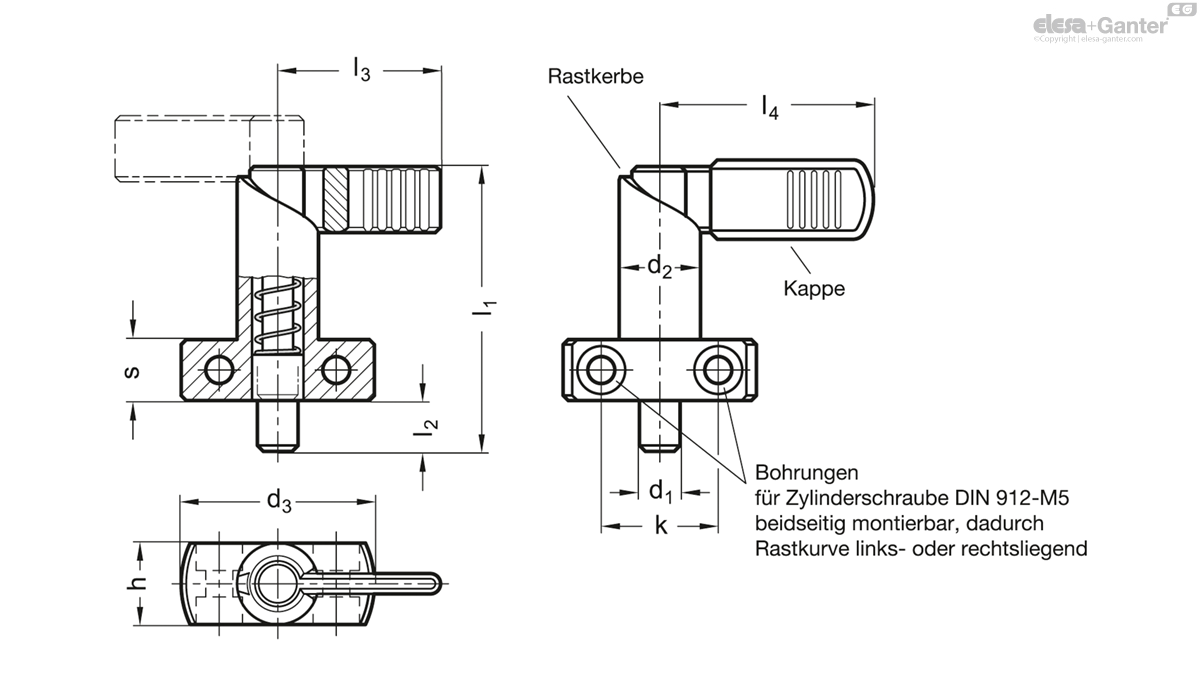

612.2-10-16-A drawing

Form

  • A: ohne Kunststoff-Kappe
  • B: mit Kunststoff-Kappe

Stahl

  • Brüniert
  • Raststift nitriert

Abdeckkappe

Kunststoff (Polyamid PA)

schwarz, matt

Rastriegel GN 612.2 werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Durch Drehen des Riegels um 180° wird der Raststift eingezogen. Die Rastkerbe ermöglicht ein sicheres Positionieren.
