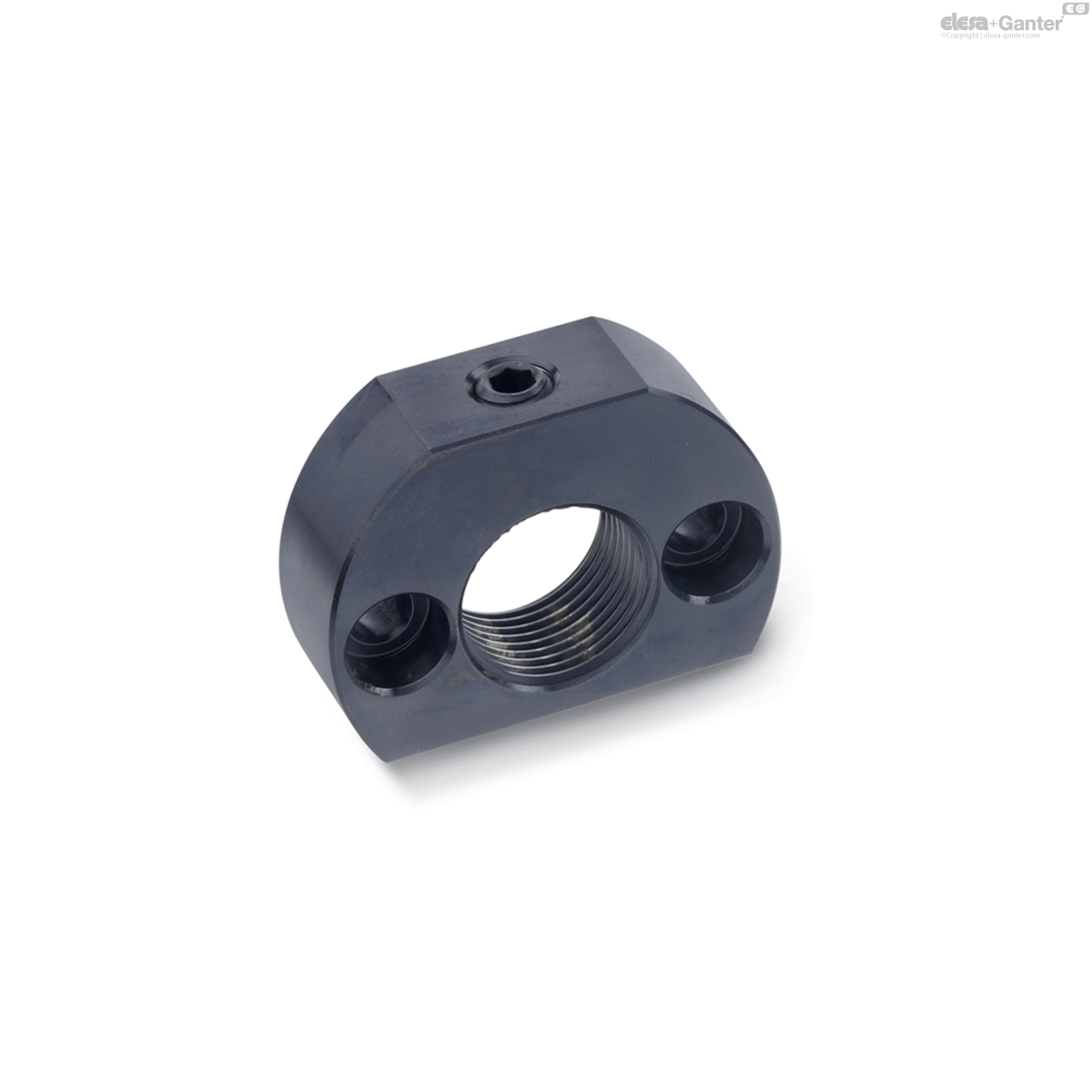

612.1-M12X1,5-A
GN 612.1 Stahl
Stahl / Edelstahl, für Rastbolzen, Rastriegel
Lt: 1-2 Wochen Alle Größen und Varianten von GN 612.1
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt

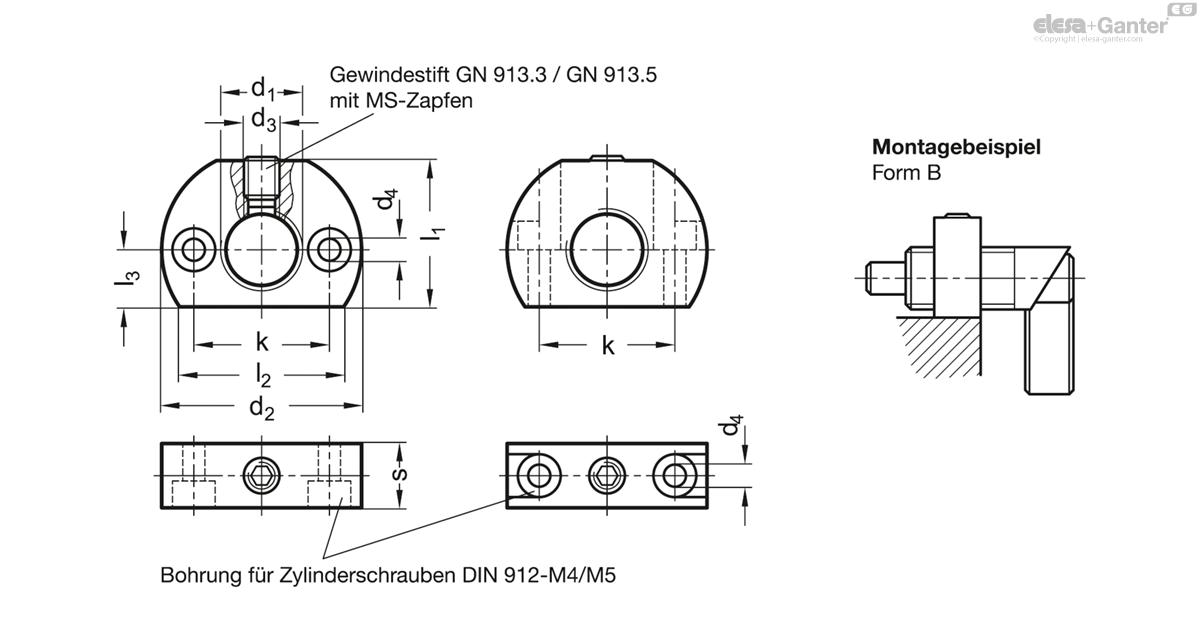

Technische Daten
- Katalog
- GN 612.1-M12x1,5-A
- d1
- M 12 x 1.5
- d2
- 32
- d3
- M 5
- d4
- 4.5
- d5
- 12.2
- k ±0.1
- 21
- l1
- 22
- l2 ≈
- 26.5
- l3
- 9
- s
- 12
- t
- 3
- 44
Form
- A: Befestigungsbohrung parallel zum Rastriegel
- B: Befestigungsbohrung senkrecht zum Rastriegel
Ausführung in Stahl
- brüniert
- Gewindestift GN 913.3 mit Messing-Zapfen
Ausführung in Edelstahl nichtrostend, 1.4305 NI
Gewindestift GN 913.5 mit Messing-Zapfen
Haltestücke GN 612.1 sind eine Montagehilfe für Rastbolzen GN 612 sowie für Rastriegel GN 712 / GN 712.1
Um den Raststift eines Rastbolzens oder Rastriegels zu positionieren, können sie auch die folgende Positionierbuchse aufnehmenGN 412.2 -Positionierbuchsen.
