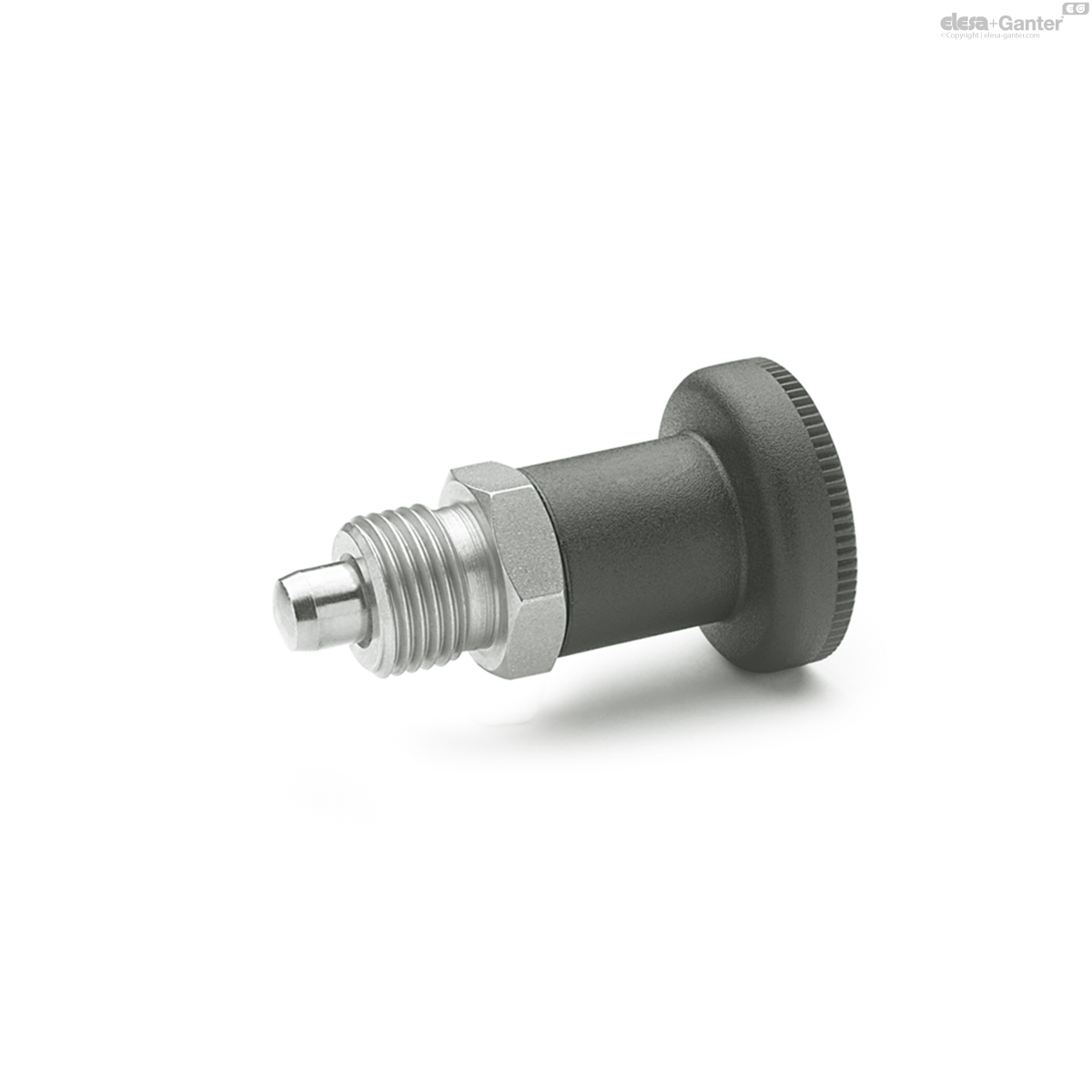

607-8-A-NI
GN 607-NI Edelstahl
Stahl / Edelstahl, ohne Rastsperre
Auf Lager Alle Größen und Varianten von GN 607
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt

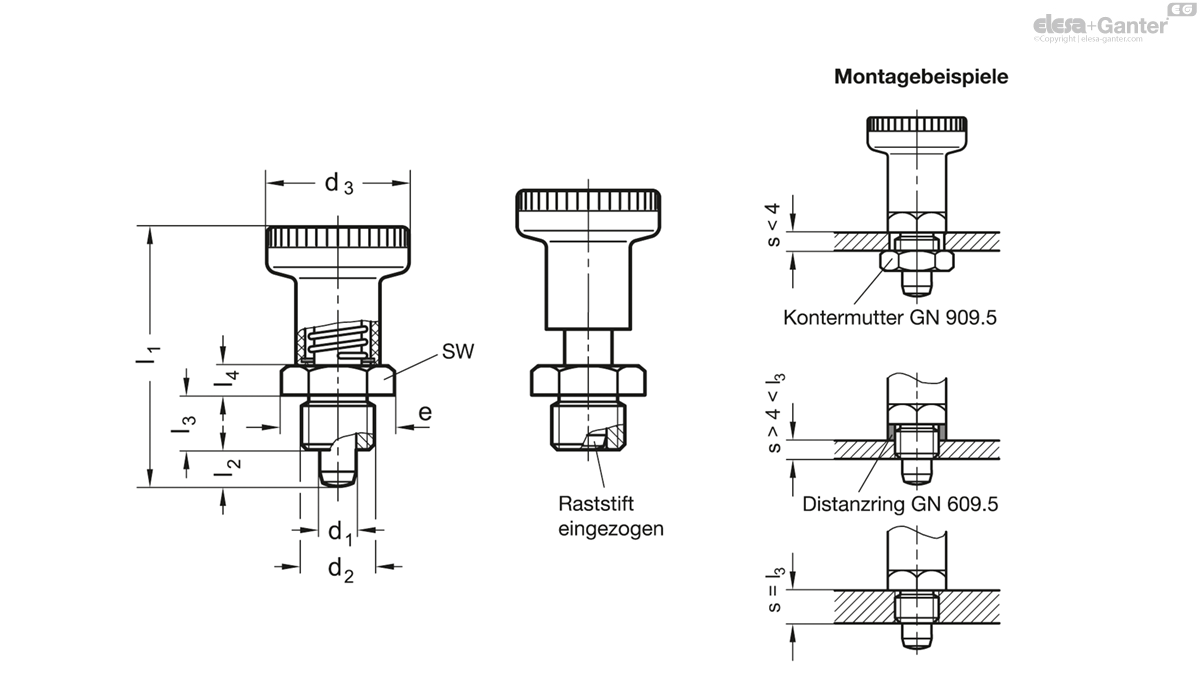

Technische Daten
- Katalog
- GN 607-8-A-NI
- d1 Stift -0.02/-0.05 Bohrung H7
- 8
- d2
- M 16 x 1.5
- d3
- 31
- e ≈
- 21.9
- l1
- 54
- l2 ±0.5
- 8
- l3 -0.15
- 12
- l4
- 6
- sw
- 19
- Federdruck in N ≈
Anfang - 13
- Federdruck in N ≈
Ende - 26
- Axial Belastbarkeit in N
- 500
- 61
Form
- A: ohne Kontermutter
- AK: mit Kontermutter
Ausführung in Stahl ST
- brüniert
- Raststift gehärtet
Ausführung in Edelstahl nichtrostend, 1.4305 NI
Raststift chemisch vernickelt
Griff
Kunststoff (Polyamid PA)
- schwarz, matt
- nicht demontierbar
Rastbolzen GN 607 zeichnen sich durch ihre kleinen Baumaße aus. Die extrem niedrigen Edelstahl-Kontermutterm GN 909 / GN 909.5 erweitern die Anbaumöglichkeiten. Die Sperre ist in den Knopf integriert, dadurch ist immer eine einwandfreie Funktion gewährleistet.
