607.3-8-10-ST GN 607.3 Rastbolzen

607.3-8-10-ST

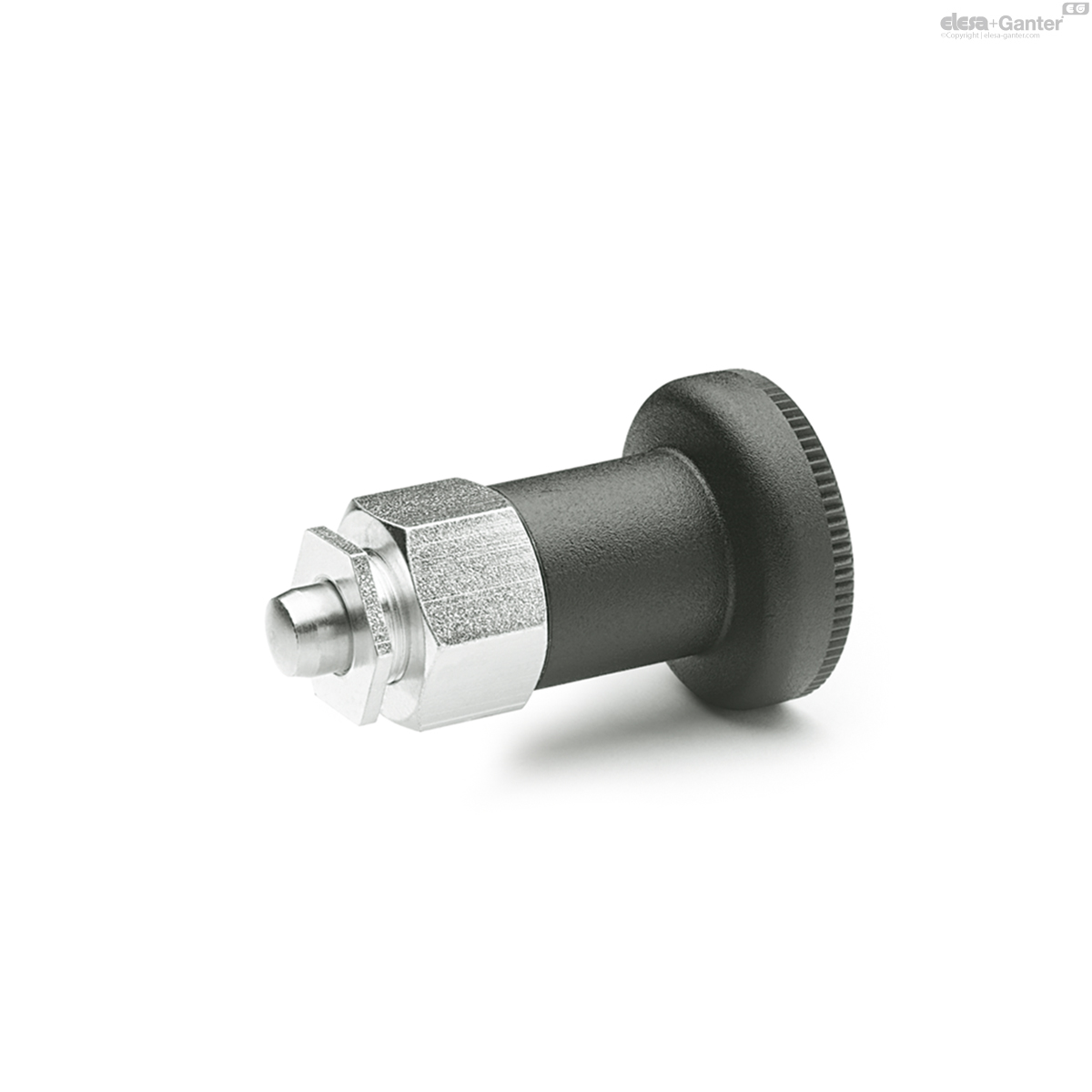

GN 607.3 Rastbolzen

für Montage an dünnwandige Teile, mit Rastsperre
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 607.3

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 607.3-8-10-ST
d1 Stift -0.02/-0.04 Bohrung G7
8
d1 Stift -0.02/-0.05 Bohrung G7
8
d1 Stift -0.02/-0.05 Bohrung H7
8
l1
10
d2
31
d3
12
e
22
l2
40
l3
12
l4
7.5
s
1 … 5
SW 1
19
SW 2
16
Federdruck in N ≈
Anfang
13
Federdruck in N ≈
Ende
23
Axial Belastbarkeit in N
500
62

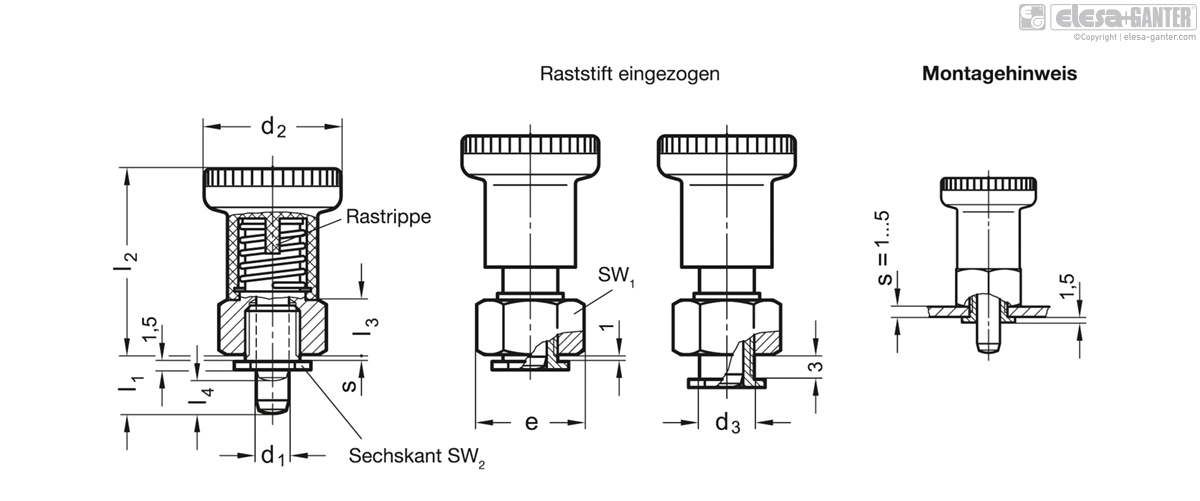

607.3-8-10-ST drawing

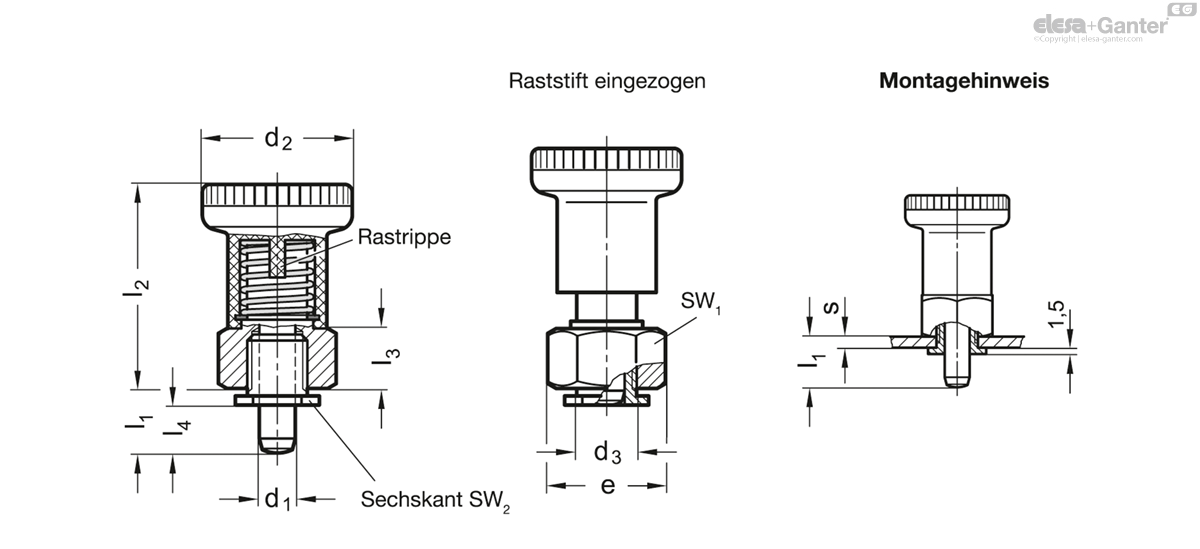

607.3-8-10-ST drawing

Führung Stahl ST

verzinkt, blau passiviert

Bolzen Edelstahl nichtrostend, 1.4305

chemisch vernickelt

Knopf Kunststoff Thermoplast (Polyamid PA)

  • schwarz, matt
  • nicht demontierbar

Rastbolzen GN 607.3 ermöglichen eine einfache Montage bei kleinen Wandstärken.

Dabei ist zu beachten, dass je nach Klemmlänge “s” und Bolzenlänge “l1”, bzw. Lage der Sechskantschraube der Bolzen beim Betätigen nicht immer voll “eingezogen” wird, also noch vorstehen kann.

Konstruktionsbedingt ist die Positionierungsgenauigkeit des Rastbolzens geringer als bei GN 607 .

Rastbolzen mit Rastsperre werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Einziehen des Stiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.

  • Doppel-Ringschlüssel GN 607.9 -SW14-SW16 als Montagehilfe
