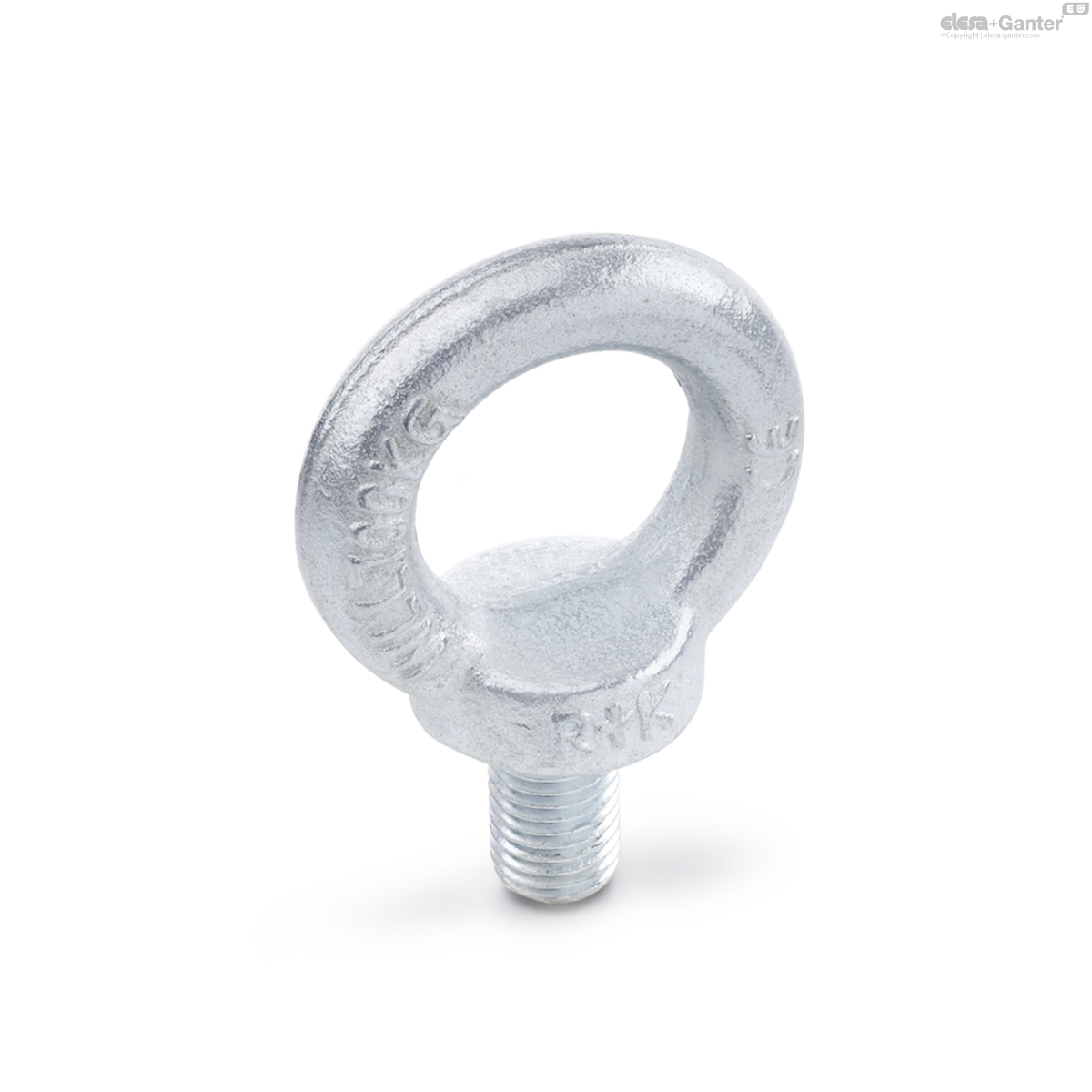

580-M12-ST
DIN 580-ST Stahl
Lt: 1-2 Wochen Alle Größen und Varianten von DIN 580
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen

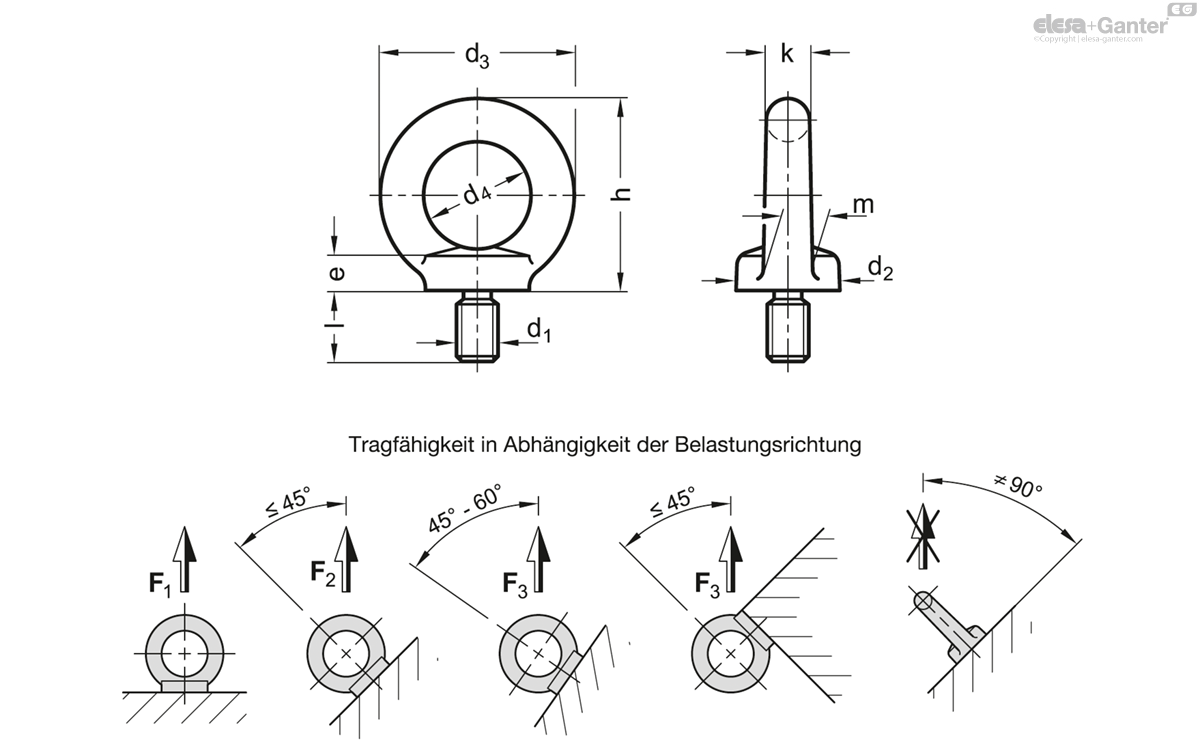

Technisches Datenblatt
Technische Daten
- Katalog
- DIN 580-M12-ST
- d1
- M 12
- d2
- 30
- d3
- 54
- d4
- 30
- e
- 10
- h
- 53
- k
- 12
- Länge l
- 20.5
- m
- 14
- F1 max. in N
- 3400
- F2 max. in N
- 2400
- F3 max. in N
- 1700
- 188
Stahl C 15 E ST
- gesenkgeschmiedet
- normalgeglüht
- Auflagefläche bearbeitet
- verzinkt, blau passiviert
Edelstahl A2 NI
- gesenkgeschmiedet
- Auflagefläche bearbeitet
Edelstahl (A4) A4
- gesenkgeschmiedet
- Auflagefläche bearbeitet
Folgende Anwendungsrichtlinien für Ringschrauben DIN 580 sind, auch im Hinblick auf die in der Tabelle aufgeführten Belastbarkeitsangaben, zubeachten.
Die Ringschraube muss voll eingedreht sein und vollflächig auf der Auflagefläche aufliegen.
Das Gegengewinde muss ebenso lang sein wie die Länge des Muttergewindes und der Werkstoff der Schraube muss der Belastbarkeit der Ringmutter genügen.
Weitere wichtige Angaben und Hinweise beinhaltet auch die Betriebsanleitung. Sie ist Teil des Lieferumfangs und kann als PDF heruntergeladen werden.
Das amtliche Normblatt sieht noch die Größen M42, M48, M56, M64, M72 x 6, M80 x 6 und M100 x 6 vor.
