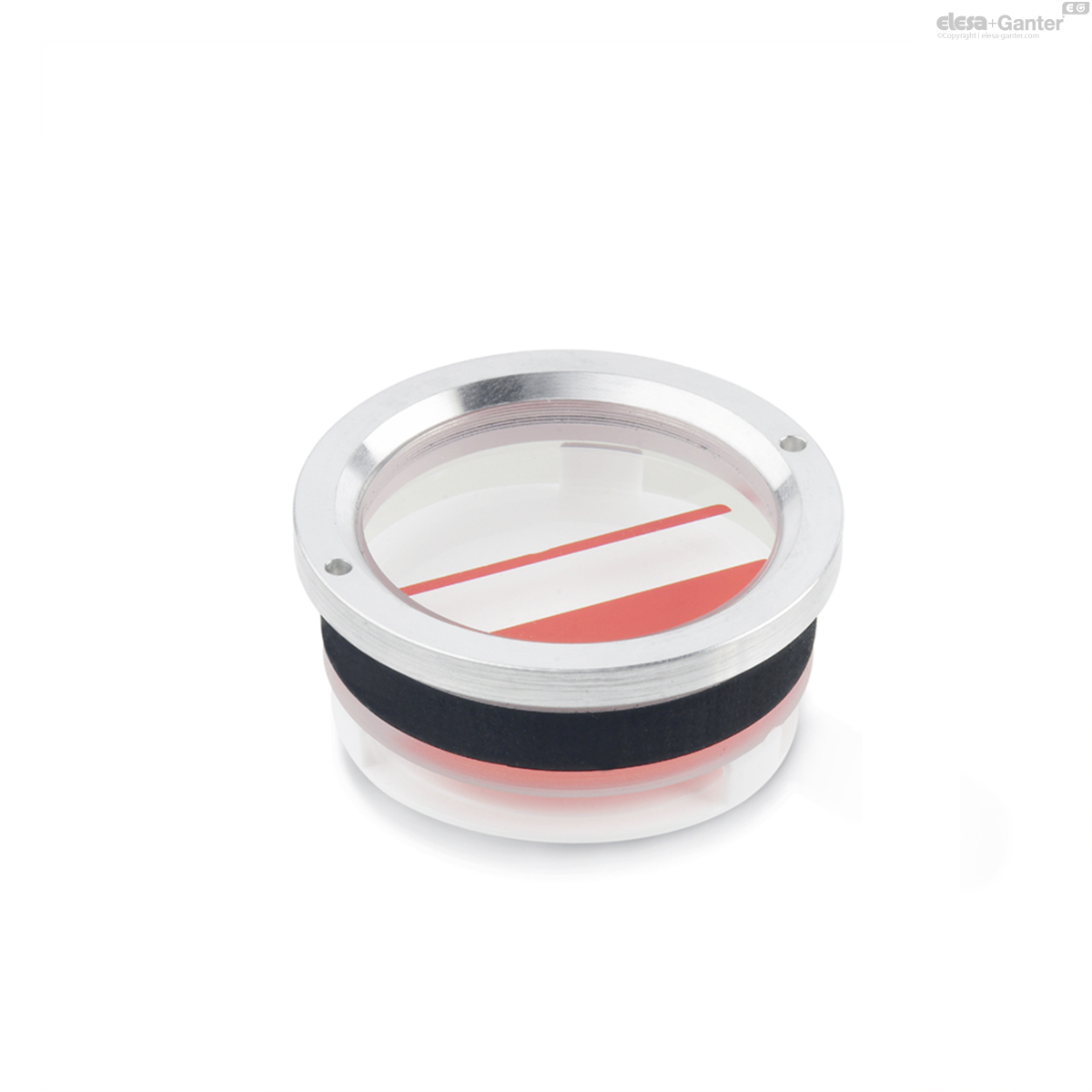

537-50-58-B GN 537 Ölschaugläser
Voraussichtliche Lieferzeit 5-7 Werktage
Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 537-50-58-B
- d1 Glasfenster
- 50
- d2 Bohrung Ø
- 58
- b min.
- 14
- d3
- 64
- d4
- 3
- e ±0.1
- 58.5
- h
- 10
- l1
- 22
- l2
- 5.5
- Code Nr.
Schlüssel
für Montage - GN 537.1-58.5
- 80
Form
- A: ohne Ölstandsmarkierungen
- B: mit Ölstandsmarkierungen
Ringmutter
Aluminium
Sichtscheibe
Plexiglas (PMMA)
temperaturbeständig bis 80 °C
Dichtring
Gummi NBR (Perbunan)
Reflektor
Kunststoff
weiß, mit roten Ölstandsmarkierungen
Zur Montage der Ölschaugläser GN 537 ist kein Gewinde erforderlich.
Das Ölschauglas wird in die Aufnahmebohrung d2 H11 eingesetzt. Durch einfaches Anziehen der Ringmutter mit dem entsprechenden Stiftschlüssel (siehe Tabelle) wird die Dichtung gegen die Dichtflächen gepresst und gleichzeitig das Ölschauglas festgeklemmt. Ebenso einfach kann es wieder ausgebaut werden.
Der Anwendungsbereich beschränkt sich auf drucklose Behälter bzw. solche mit nur geringem Überdruck.
- Montageschlüssel GN 537.1 (siehe Maßtabelle)
