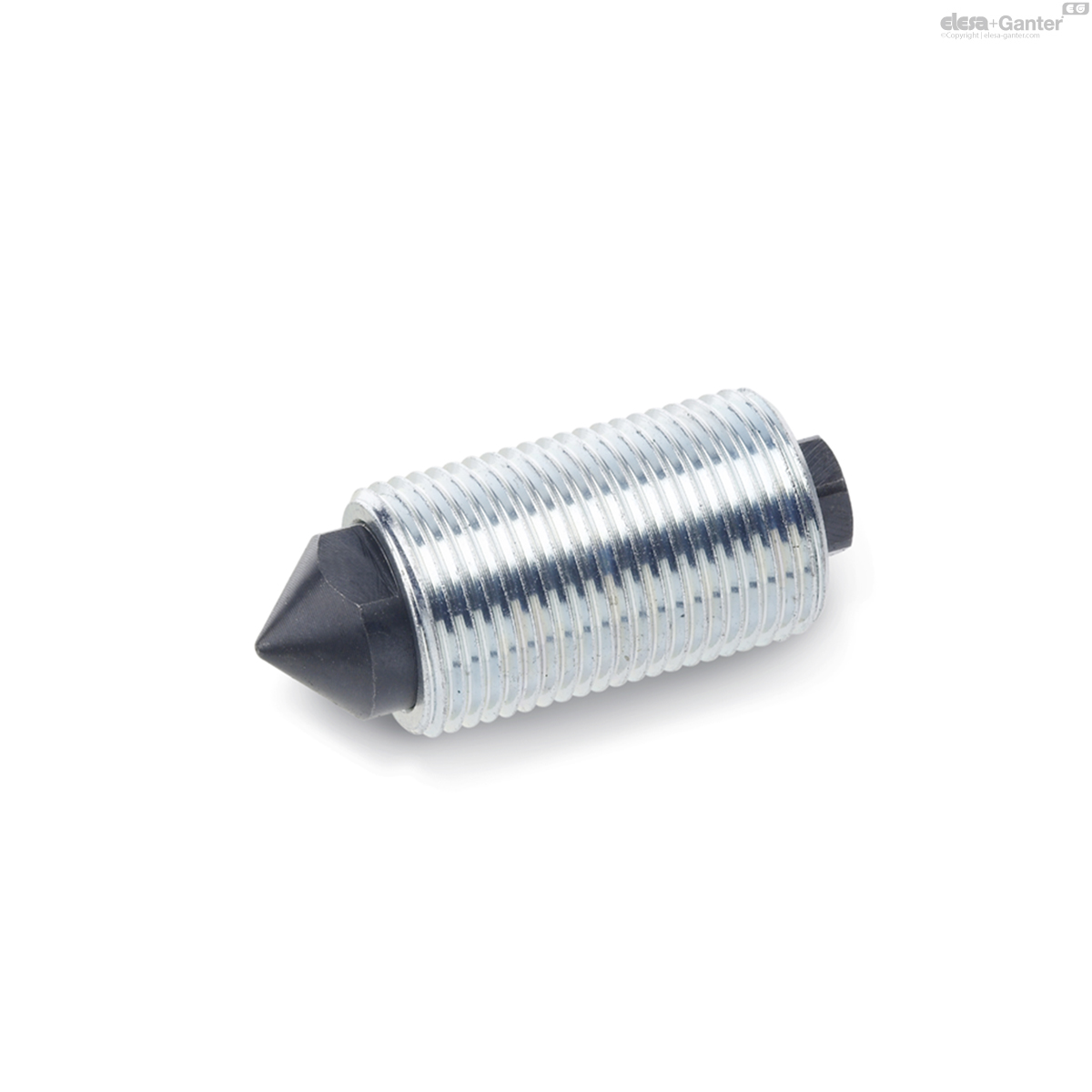

513-M20X1,5-P-2
GN 513 Federelemente
Lt: 1-2 Wochen Alle Größen und Varianten von GN 513
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen

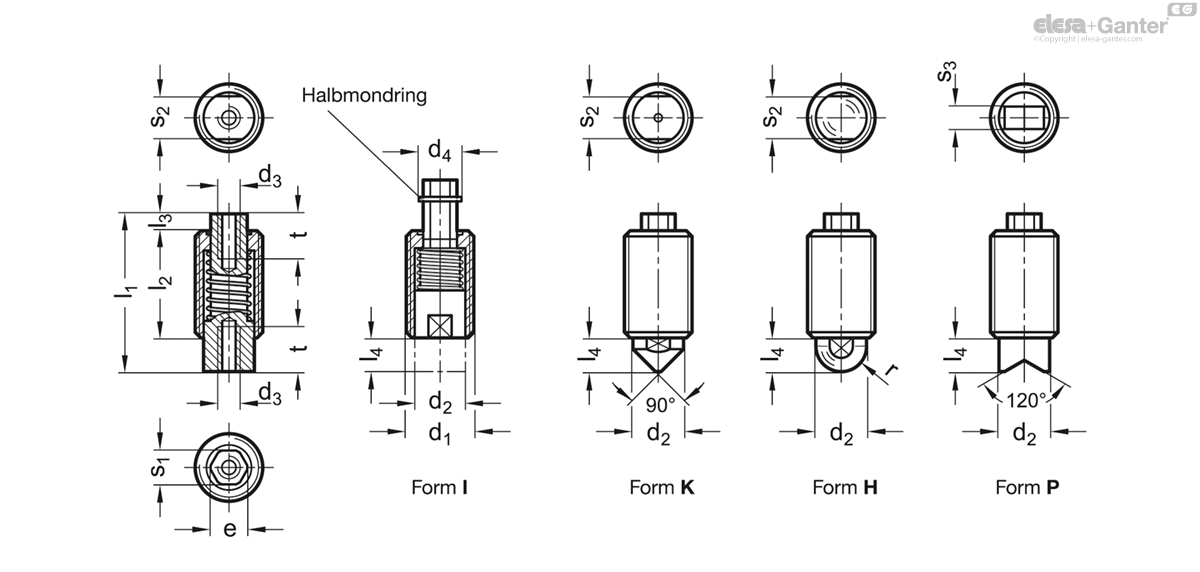

Technisches Datenblatt
Technische Daten
- Katalog
- GN 513-M20x1,5-P-2
- d1
- M 20 x 1.5
- d2
- 14.5
- d3
- M 6
- d4
- 11.4
- e
- 10
- l1
- 47
- l2
- 33
- l3
- 4
- l4
- 10
- s1
- 9
- s3
- 8
- t min.
- 12
- Federdruck
in N ≈
Anfang - 65
- Federdruck in N ≈
Ende - 200
- 64
Form
- I: mit Innengewinde
- K: Kegelspitze
- H: Halbkugel, Stahl
- |b
bb|: Prisma (120°)
Kennziffer Nr.
- Kennziffer 1: normaler Federdruck
- Kennziffer 2: verstärkter Federdruck
Stahl
Gewindehülse
verzinkt, blau passiviert
Federbolzen
einsatzgehärtet, brüniert
Kennzeichen
normaler Federdruck:
Halbmondring
phosphatiert (anthrazit)
verstärkter Federdruck:
Halbmondring
verzinkt, blau passiviert
Federelemente GN 513 sind Universaldruckstücke, die zur Arretierung ebenso eingesetzt werden können, wie zur Positionierung oder zum Klemmen mit Federkraft. Dabei kann der Federbolzen als Druck- oder Zugstift benutzt werden, er ist gegen Verdrehen gesichert.
In das Innengewinde an der Zugseite des Federstiftes kann z.B. eine Zugstange oder auch ein Bedienungsknopf eingeschraubt werden.
Die Ausführung mit Innengewinde an der Druckseite des Bolzens (Form I) dient zur Aufnahme von Sonderdruckbolzen.
Das Federelement kann über den Sechskant an der Zugseite bzw. die Schlüsselfläche an der Druckseite des Bolzens eingeschraubt werden.
