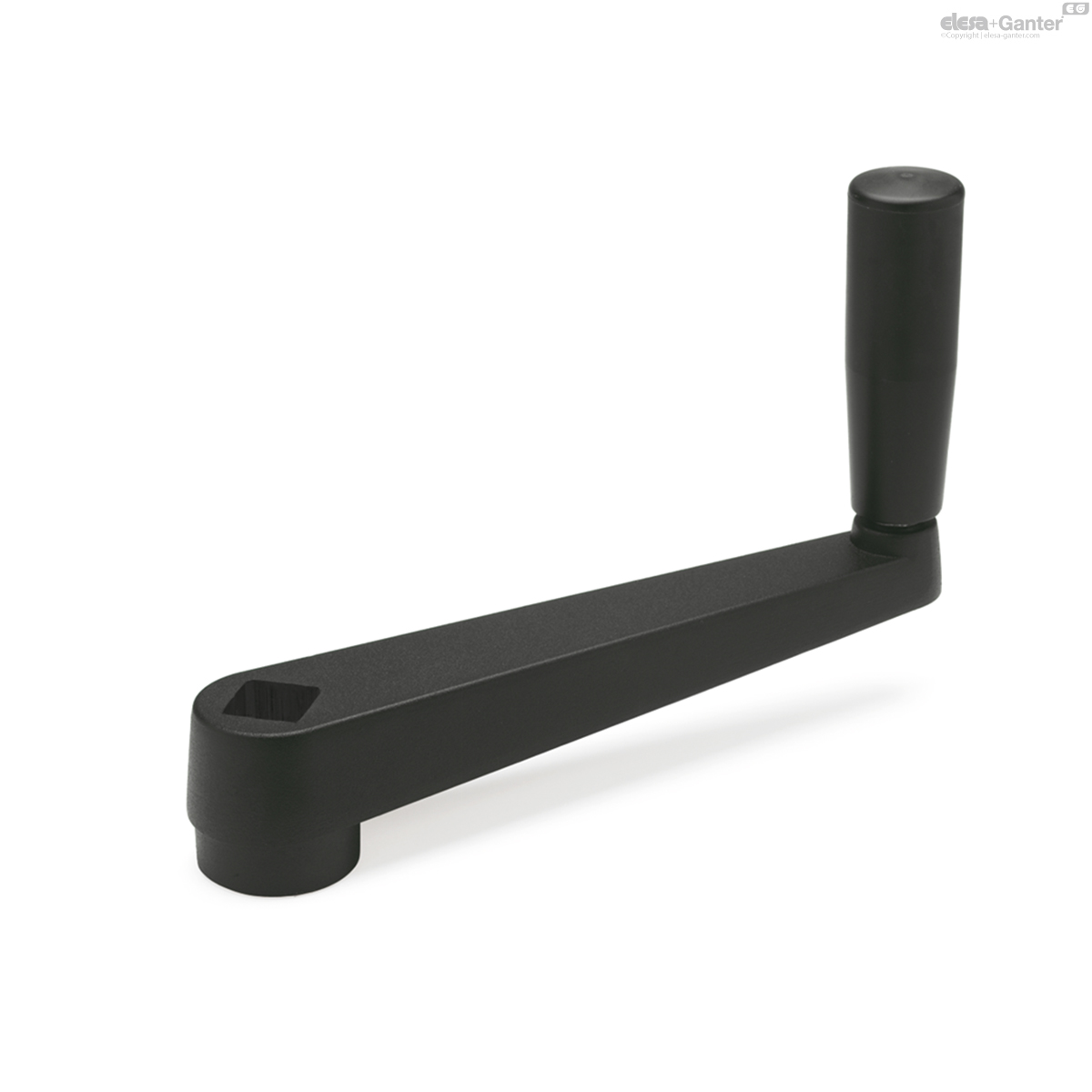

471.1-64-V10 GN 471.1-S Vierkant

471.1-64-V10

GN 471.1-S Vierkant

Zink-Druckguss
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 471.1

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 471.1-64-V10
Länge l
64
s H11 Vierkant
V 10
d2
19
d3
22
h1
20
h2
11
h3
12
h4 ≈
42.5
Ø Griff
18
95
471.1-64-V10 drawing

Kurbelkörper

Zink-Druckguss

kunststoffbeschichtet

Schwarz, strukturmatt

Drehbare Griffe

Kunststoff, Polypropylen (PP)

  • Schwarz, matt
  • Achsteil Stahl
  • verzinkt, blau passiviert

Handkurbeln GN 471.1 werden zum Verstellen oder Antreiben verwendet.

Die Kurbelbewegung wird über den drehbaren Zylindergriff entkoppelt eingeleitet. Dabei kann der drehbar gelagerte Griffkörper fest und sicher gehalten werden.

Handkurbeln können auch mit Querbohrungen GN 110 bestellt werden.
