471-160-B17 GN 471-B Bohrung

471-160-B17

GN 471-B Bohrung

Aluminium
  • Icons/__logo__RoHS__.png
  • Icons/__logo__IF__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 471

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 471-160-B17
Länge l
160
d1H7
Bohrung
B 17
d2
35
d3
39
h1
38
h2
26
h3
18
h4 ≈
82.5
Ø Griff
26
270

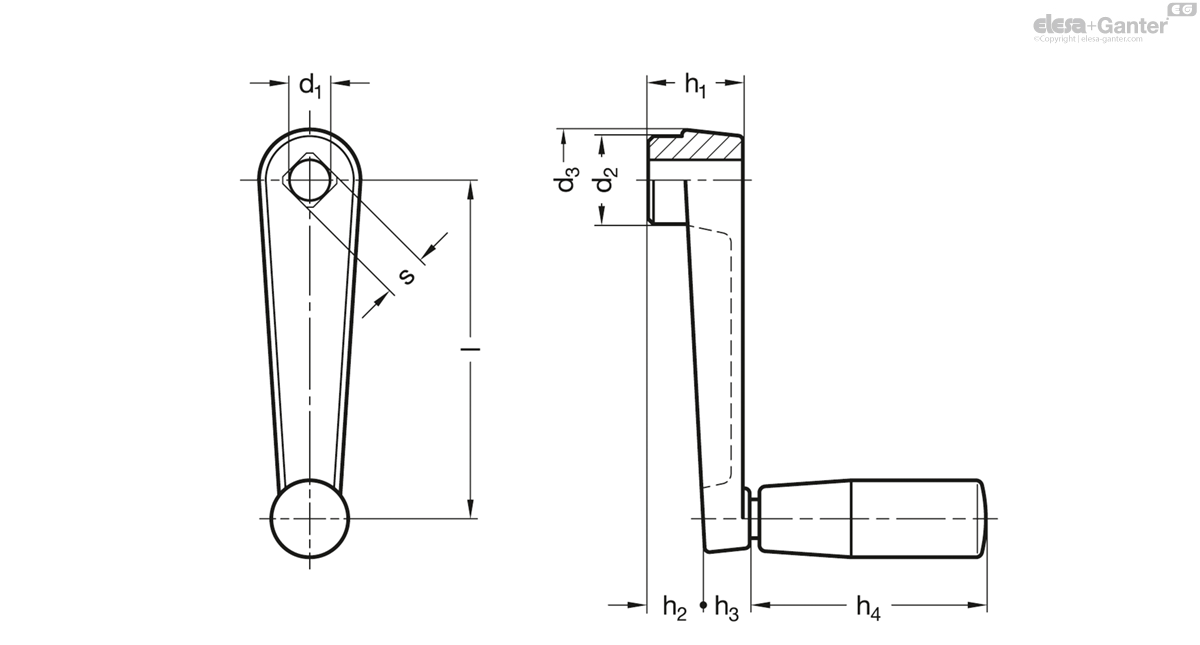

471-160-B17 drawing

Kurbelkörper

Aluminium

  • kunststoffbeschichtet
  • Schwarz, strukturmatt
  • Planseite der Nabe bearbeitet

Drehbare Griffe

Kunststoff, Polypropylen (PP)

  • Schwarz, matt
  • Achsteil Stahl
  • verzinkt, blau passiviert

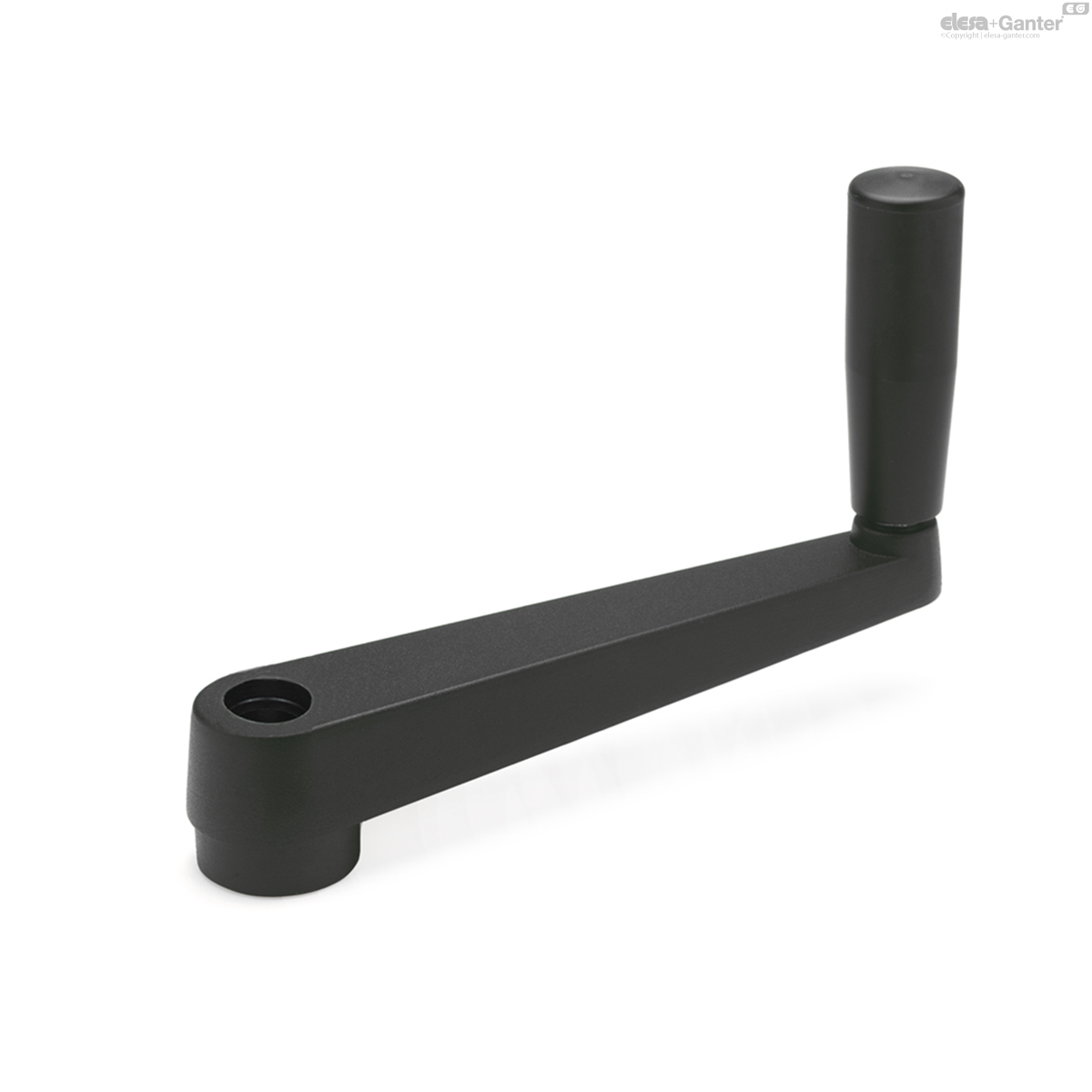

Handkurbeln GN 471 werden zum Verstellen oder Antreiben verwendet.

Die Kurbelbewegung wird über den drehbaren Zylindergriff entkoppelt eingeleitet. Dabei kann der drehbar gelagerte Griffkörper fest und sicher gehalten werden.

Handkurbeln können auch mit Querbohrungen GN 110 bestellt werden.
