707.2-42-B20-AL

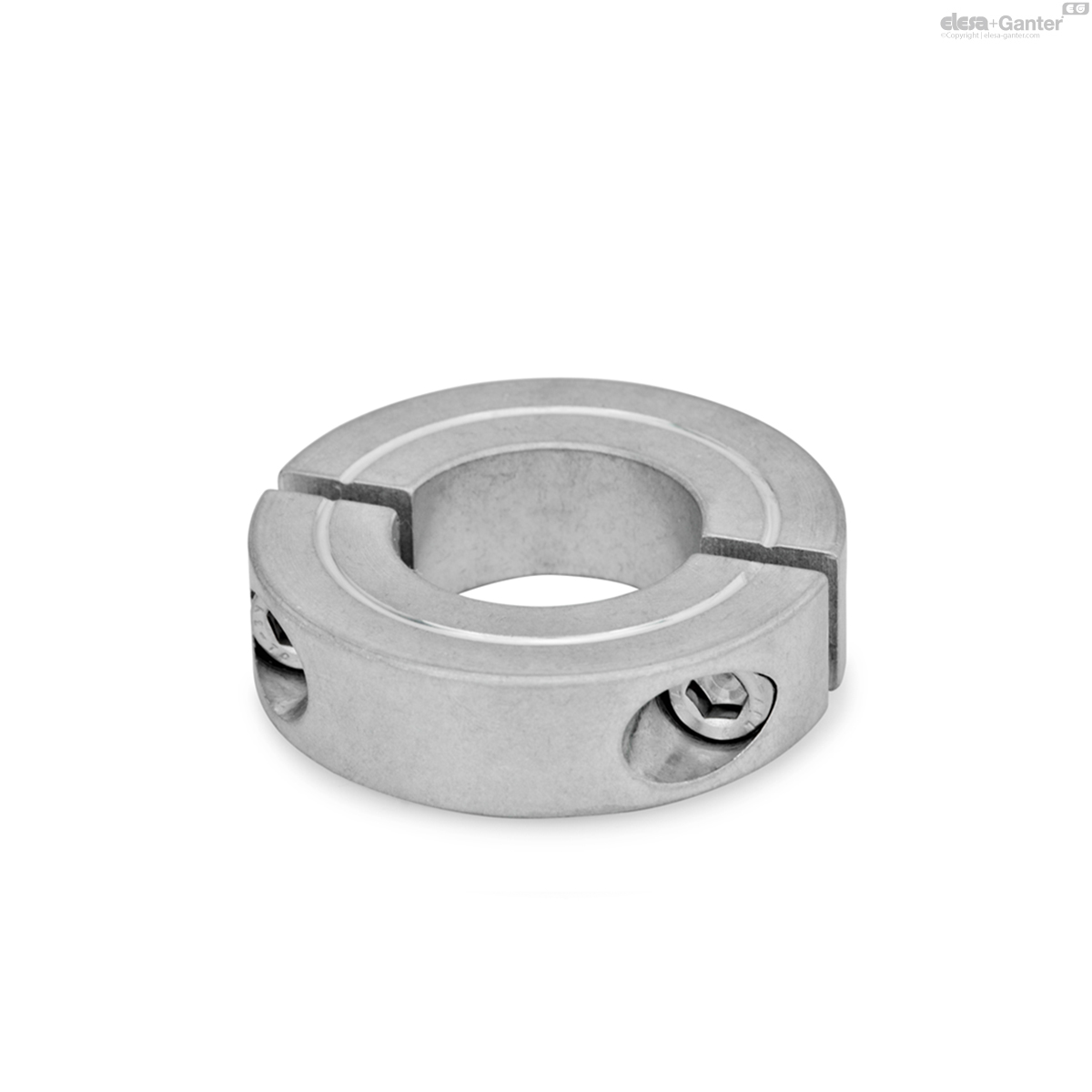

GN 707.2-AL Aluminium
Lt: 1-2 Wochen Alle Größen und Varianten von GN 707.2
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 707.2-42-B20-AL
- d1
- 42
- d2 H10
- B 20
- b ±0.2
- 15
- d3
- M 5
- s
- 3
- x ≈ Max. protrusion
of cap screw - 0.6
- Adjustable hand lever for d3
- 311-30-M5-15-SW
- 44
Ausführung in Stahl ST
Sinterstahl (Distaloy AB)
schwarz dampfoxidiert
Zylinderschraube DIN 912
Stahl, blank
Ausführung in Edelstahl nichtrostend NI
gesintert 1.4404
Zylinderschraube DIN 912-A4
Ausführung in Edelstahl A4
gedreht 1.4401
schweißbar
Zylinderschraube DIN 912-A4
Ausführung in Aluminium AL
- gedreht, gleitgeschliffen
- Zylinderschraube DIN 912-A4
Geteilte Stellringe GN 707.2 entsprechen maßlich den geschlitzten Stellringen GN 706.2. Sie werden eingesetzt, wenn eine axiale Montage nicht möglich ist. Diese Stellringe lassen sich einfach und sicher, durch Reduzierung der Schlitzhöhe mit starker Klemmkraft montieren und dienen so z. B. als Anschlag. Die Oberfläche der Welle oder Achse wird nicht beschädigt. Die Oberfläche der Welle oder Achse wird nicht beschädigt.
Das Gewinde d3 ist bei den Größen d1 = 16 bis 36 als Durchloch, ab Größe d1 = 42, als Sackloch ausgeführt.
- Verstellbare Klemmhebel GN 311
- Dämpfungsscheibe GN 7072.30
