350-80-26-AK-ST
GN 350 Ausgleich-Elemente
Lt: 1-2 Wochen Alle Größen und Varianten von GN 350
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog

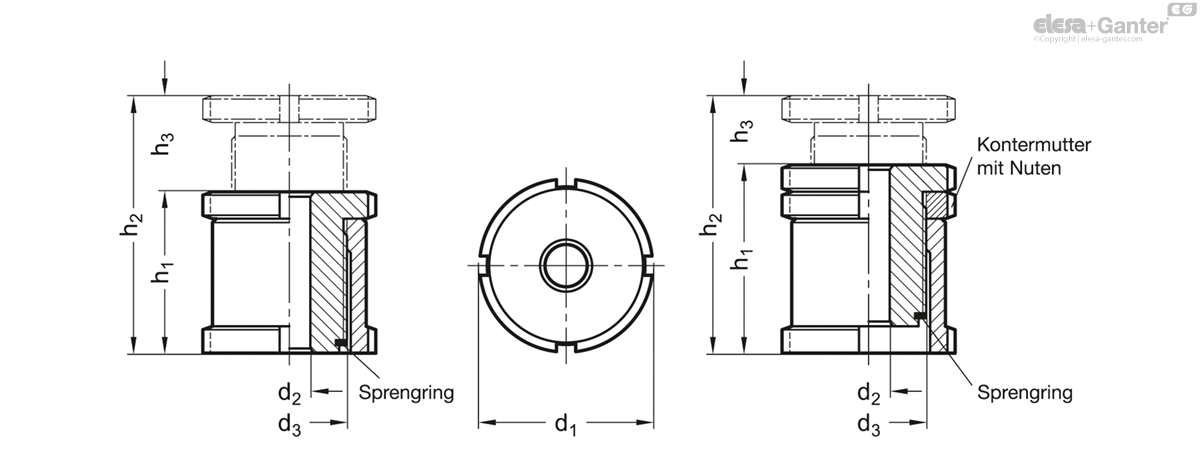

- GN 350-80-26-AK-ST
- d1
- 80
- d2
- 26
- d3
- M 60 x 2
- h1
- 76
- h2
- 126
- h3
- 50
- For screw
- M 24
- r
- M 24
- Static load F
in kN F1 - 323
- Static load F
in kN F2 - 195.3
- Code no. for
C-Spanner - 1810-A80-90
- 2356
Form
- A: ohne Kontermutter
- AK: mit Kontermutter
Ausführung in Stahl
Stahl, 1.7225 (42 CrMo 4V) ST
verzinkt, blau passiviert
Ausführung in Edelstahl
Edelstahl nichtrostend, 1.4305
(X 10 CrNiS 18-9) NI
F1: max. Gesamtbelastbarkeit
F2: max. Belastbarkeit nach Abzug der max. Vorspannkraft
- für Schrauben 8.8, µ = 0,125 (Stahl-Ausführung)
- für Schrauben 6.8, µ = 0,14 (Edelstahl-Ausführung)

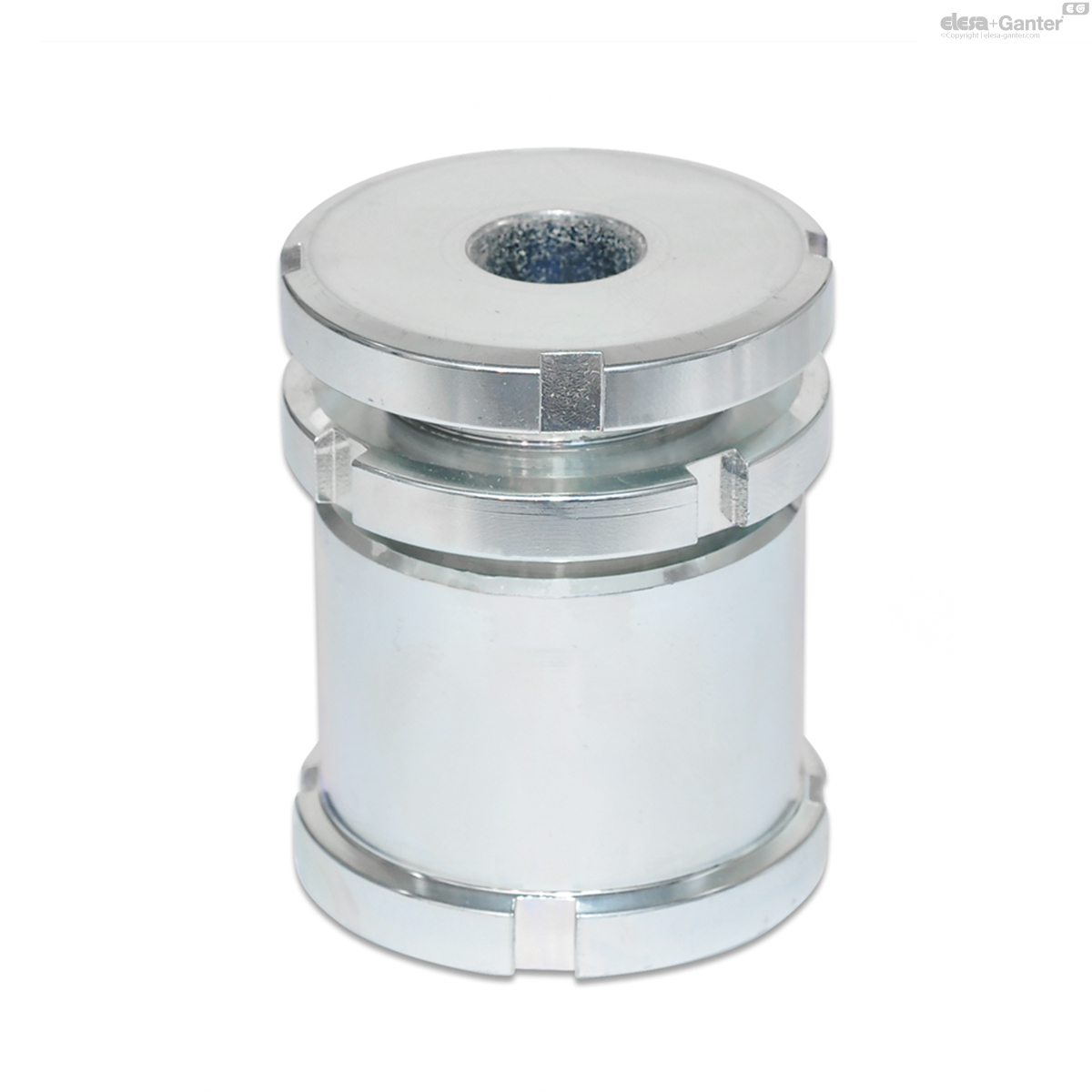

Ausgleich-Elemente GN 350 werden zum Nivellieren, Justieren und Verbinden eingesetzt. Sie bestehen aus einem Schrauben-Oberteil und einem Muttern-Unterteil. Über ein Feingewinde besteht die Möglichkeit einer stufenlosen und präzisen Einstellung, sowie Nachstellung mittels Hakenschlüssel DIN 1810 . Ein Sicherungsring dient als Höhenbegrenzung für die max. Verstellhöhe.
Normalerweise ist die Schraube durch die statische Belastung beim Anziehen der Befestigungsschraube dauerhaft gesichert.
Ist dies nicht ausreichend oder wird keine Befestigungsschraube eingesetzt, wird Form AK (mit Kontermutter) empfohlen.
- Hakenschlüssel DIN 1810 (Bezeichnung siehe Tabelle)
