810.1-430-B
GN 810.1 Stahl
Lt: 1-2 Wochen Alle Größen und Varianten von GN 810.1
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 810.1-430-B
- Size
- 430
- FH in N
- 2800
- a ≈
- 64
- b1
- 58
- b2
- 18
- b3
- 10
- b4
- 12.5
- d1
- M 12
- d2 ≈
- 8.5
- h1 ≈
- 268
- h2
- 77.5
- h3
- 26
- l1 ≈
- 164
- l2 ≈
- 88
- m1
- 32
- m2
- 32
- m3
- 10
- m4
- 10
- r ≈
- 156
- 1140
Form
- B: offener Spannarm, mit 2 Flankenscheiben
- BC: offener Spannarm, mit 2 Flankenscheiben und GN 708.1 Andrückschraube
- F: massiver Spannarm mit Halteschelle zum Anschweißen
Ausführung in Stahl
- Einsatzstahl C 10, verzinkt. blau passiviert
- Lagerbolzen vergütet
- Gleitlager (ab Baugröße 230 aufwärts), einsatzgehärtet
alle beweglichen Teile
mit Spezialfett geschmiert
Kunststoffgriff
rot, ölbeständig
Andrückschraube GN 708.1, Form A-
- Stahl, verzinkt
- Gummi-Druckstück 85 Shore A
Ausführung in Edelstahl NI
Edelstahl 1.4301
alle beweglichen Teile
mit Spezialfett geschmiert
Kunststoffgriff
rot, ölbeständig
Andrückschraube GN 708.1, Form A
- Edelstahl 1.4301
- Gummi-Druckstück 85 Shore A

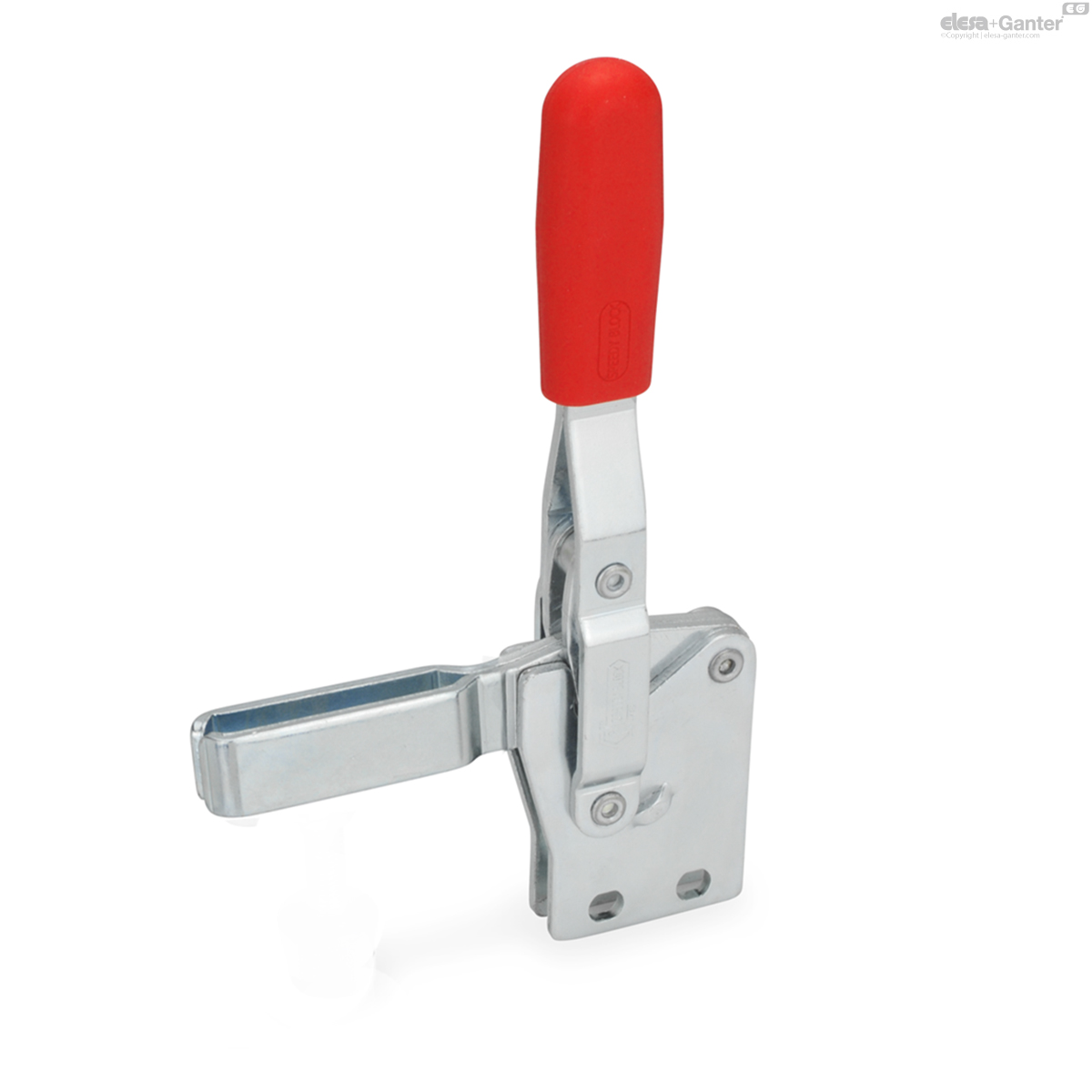

Vertikal-Spanner GN 810.1 arbeiten nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich dabei in gleicher Richtung. In Spannstellung befindet sich der Betätigungshebel in vertikaler Position.
Vertikal-Spanner mit offenem Spannarm nehmen in Form B über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei der Form BC ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.
Vertikal-Spanner in Form F können durch Anschweißen der mitgelieferten Halteschelle oder zusammen mit Haltern für Andrückschrauben GN 809 auf besondere Anforderungen angepasst werden.
- Andrückschrauben-
- GN 801 Halter für Andrückschrauben (für Form B)
- GN 809 Halter für Andrückschrauben (für Form F)
