316-22-M16

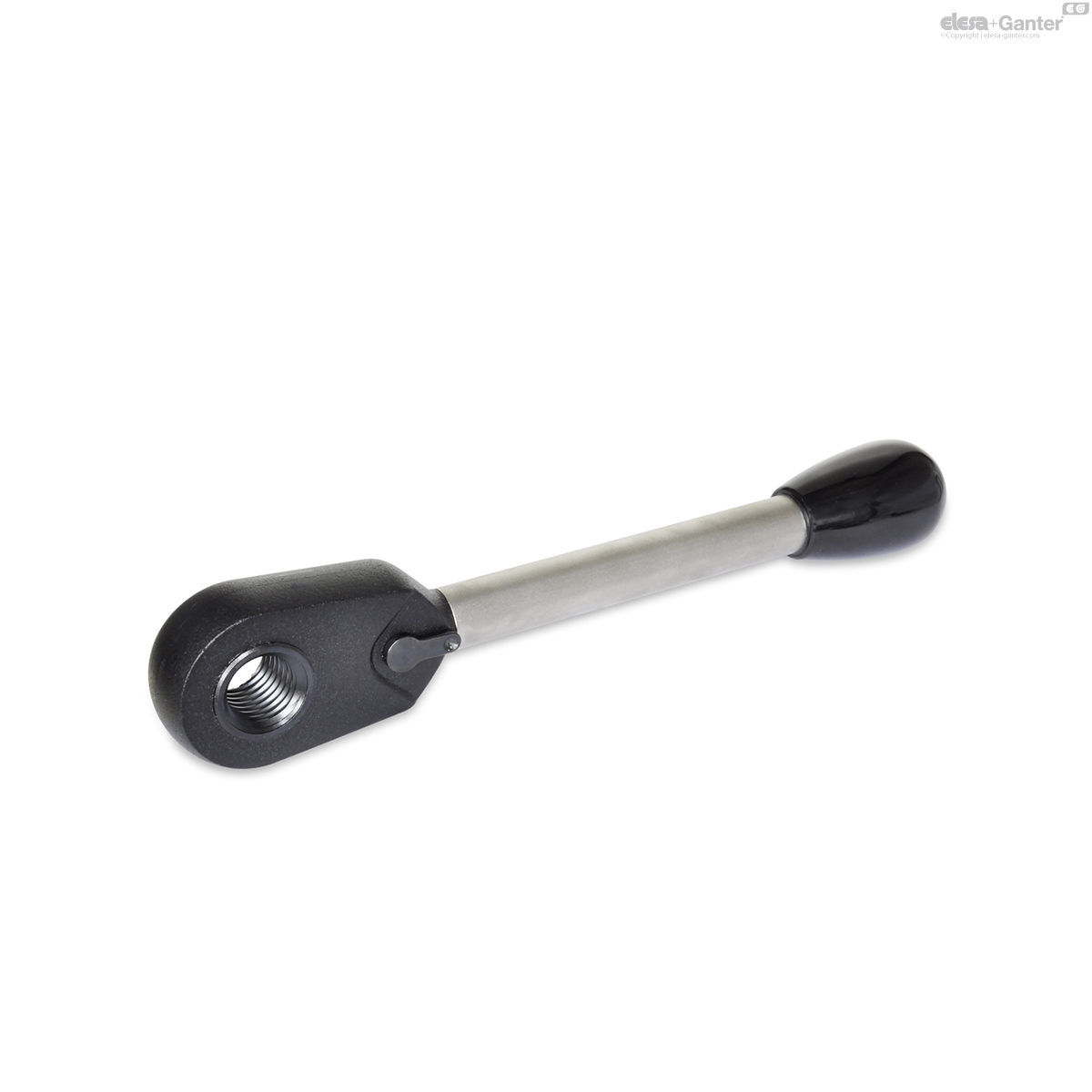

GN 316 Ratschenspanner
Lt: 1-2 Wochen Alle Größen und Varianten von GN 316
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 316-22-M16
- d1
Ø
Insert - 22
- d2
Thread - M 16
- b
- 39.5
- d4
- 14
- d5
- 33
- h
- 17
- Length l
- 187
- Max. torque
in Nm - 130
- 380
Gehäuse
Gehäuse
Stahl
kunststoffbeschichtet
schwarz, strukturmatt
Schaft
Schaft
Edelstahl 1.4305
matt gestrahlt
Verschleißteile
Verschleißteile
Stahl, gehärtet
Schaltknöpfe I.222-N
Schaltknöpfe I.222-N
Kunststoff, Phenolharz (PF)
schwarz, glänzend
Ratschenspanner GN 316 sind stabil, lassen sich einfach handhaben und zeichnen sich durch ein ansprechendes Design aus.
Im Regelfall werden die Ratschenspanner überall dort verwendet, wo immer derselbe Ratscheneinsatz benötigt wird oder der Verbleib am Einsatzort bzw. der „stationäre“ Anbau an Anlagen und Maschinen sinnvoll ist.Die Ratscheneinsätze sind in unterschiedlichen Varianten erhältlich und können bei Bedarf durch Lösen der Halteschraube sowie abnehmen des Deckbleches ausgetauscht werden.
In der Sperrstellung des Schaltnockens (mittige Position) ist die Ratschenfunktion ausgeschaltet, es kann in beiden Drehrichtungen ein Drehmoment übertragen werden.
- GN 184 Vorlegescheiben (zur axialen Befestigung)
- andere Einsätze
