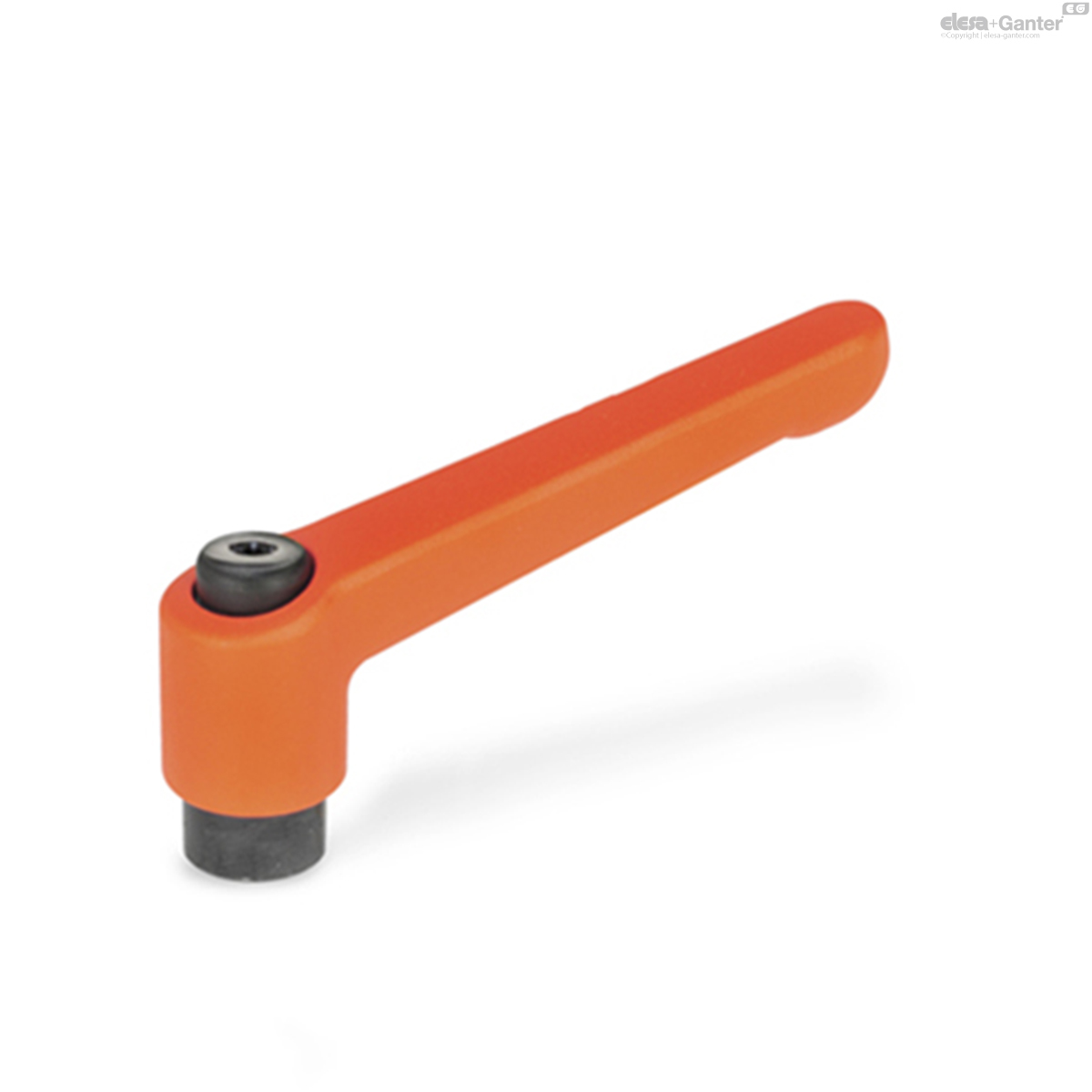

300-45-M6-OS
GN 300 mit Innengewinde / Passbohrung
Lt: 1-2 Wochen Alle Größen und Varianten von GN 300
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Griff
Griff
Zink-Druckguss
- kunststoffbeschichtet
- schwarz, RAL 9005, strukturmatt SW
- schwarz, RAL 9005, seidenglanz SZ
- orange, RAL 2004, strukturmatt OS
- rot, RAL 3000, strukturmatt RS
- silber, RAL 9006, strukturmatt SR
- verchromt CR
- unlackiert RH
- gleitgeschliffen
Einsatz / Halteschraube
Einsatz / Halteschraube
Stahl, brüniert
Festigkeitsklasse 5.8 (Außengewinde)
Verstellbare Klemmhebel GN 300 sind vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Einsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.
Durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden. Beim ,,Loslassen’’ rastet der Griff selbsttätig wieder ein.
