ESP.110-EH-C3
ESP. Sicherheits-Schalengriffe
Lt: 1-2 Wochen Alle Größen und Varianten von ESP.
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen

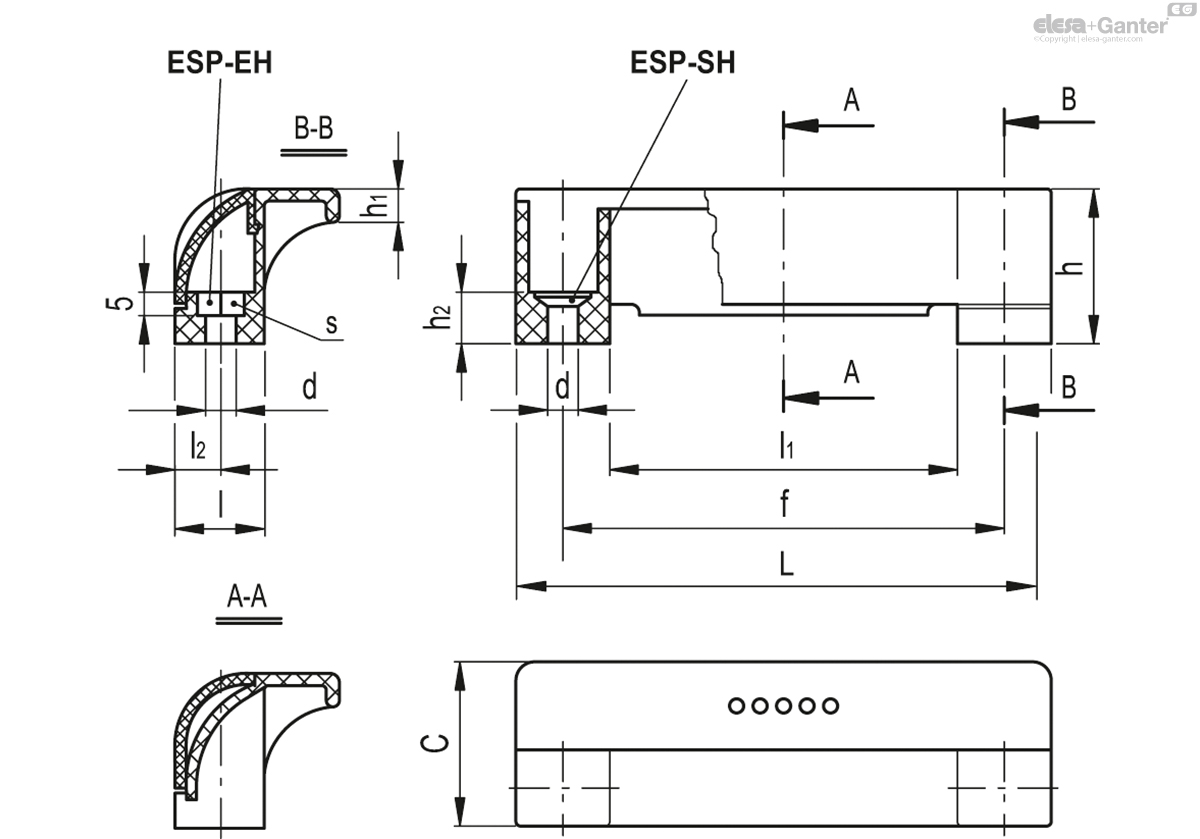

Technisches Datenblatt
Technische Daten
- Katalog
- 265111-C3
- L
- 114
- f±0.5
- 93.5
- d
- 6.5
- s
- 10
- h
- 33
- h1
- 7
- h2
- 11
- C
- 35
- l
- 19
- l1
- 74
- l2
- 9.5
- F1
[N] - 900
- 30
Material
Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarzgrau, matt.
Schraubenabdeckung
- ECO.S: kunststoff Thermoplast (Polyester PBT) in allen Elecolors Farben, glänzend, Montage durch Einpressen Wird mitgeliefert.
Kann auch zusätzlich bestellt werden (siehe Tabelle).
Standardausführungen
- ESP-EH: Durchlöcher für Zylinderschrauben mit Innensechskant, Sechskantschrauben oder Standard Kontermuttern
- ESP-SH: Durchlöcher für Senkschrauben
Funktionen und Anwendungen
Ein typisches Einsatzgebiet für Schalengriffe ESP. sind doppelflügelige Türen von Schutzverkleidungen an Maschinen und Vorrichtungen. Die Abdeckschale stellt einen Schutz für die Finger des Bedienenden dar. Außerdem werden durch sie die beiden Befestigungsschrauben abgedeckt. Die färbigen Abdeckkappen verbessern die Sichtbarkeit der Griffe und bieten individuelle Farbanpassungen. Die Abdeckschale wird lose beigelegt geliefert, bzw. kann extra bestellt werden (siehe nachstehende Tabelle).
Technische Daten
Zugbelastung: Der in der Tabelle angegebene F1 Wert ist das Ergebnis von Bruchprüfungen mit den entsprechenden dynamometrischen Instrumenten unter den in der Abbildung dargestellten Bedingungen bei Umgebungstemperatur.
Maximales Anzugsdrehmoment bei Montage mittels Schraube 3 Nm.
Zubehör auf Anfrage
- ECO.S: Abdeckung aus Kunststoff Thermoplast (Polyester PBT), in Elecolors-Farben, hochglanzpoliert, Montage durch Einpressen (siehe Tabelle).
