264-60 MCRS GN 264 Skalenringe

264-60 MCRS

GN 264 Skalenringe

Stahl, mattverchromt, Skalensatz-Zubehör
  • RoHS

Lt: 1-2 Wochen Alle Größen und Varianten von GN 264

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 264-60-MCRS
d1
60
d2
55
d3 H7
50
d4
63
l1
16
l2
25.7
Skalensatz besteht aus :
1 Teilring
2 Bundbuchsen
GN 268-50-K...
Skalensatz besteht aus :
1 Teilring
3 Blattfedern
GN 374-0.6-10
177

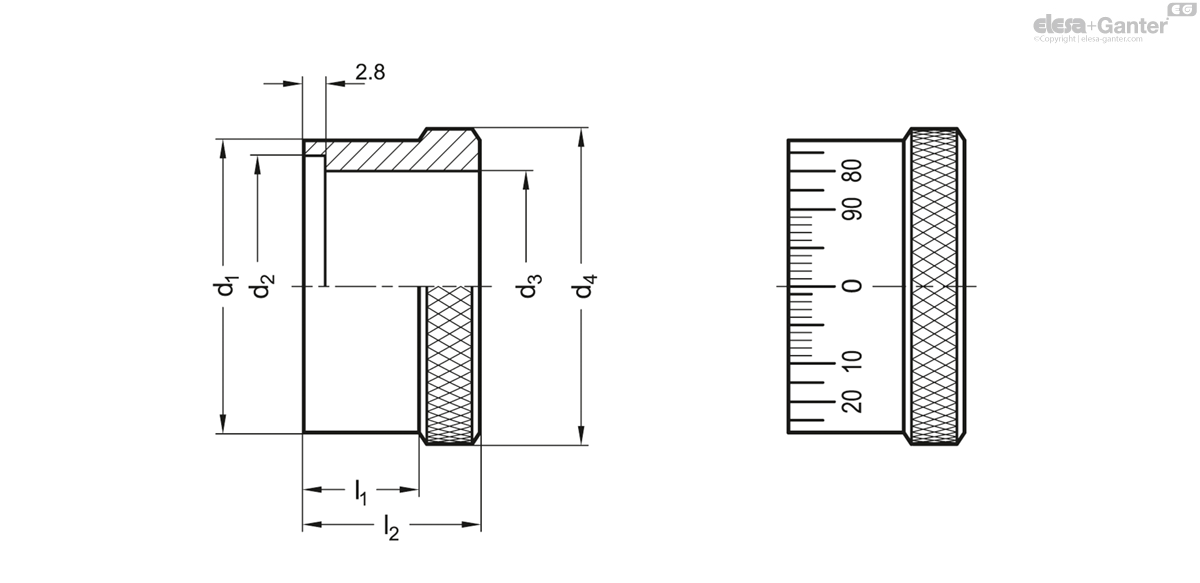

264-60 MCRS drawing

Form

  • MCR: mattverchromt
  • MCRS: mattverchromt, Standard Skala 0...90, 100 Teilstriche, entspr. Skalier-Schema d1/100 A RA 0-10 20...90/10

Stahl

  • Skalieransatz d1 feingedreht
  • mattverchromt, ohne Skala MCR
  • mattverchromt, mit Standard-Skala MCRS
  • Skala lasergraviert, schwarz abgesetzt

Teilringe GN 264 können mit jeder beliebigen Skala geliefert werden. Bezüglich Strichbild, Zahlenablauf, Zahlenstellung und Zahlenfolge einer möglichen Skalierung ist das Bestellschema für Skalierungen zu verwenden.
