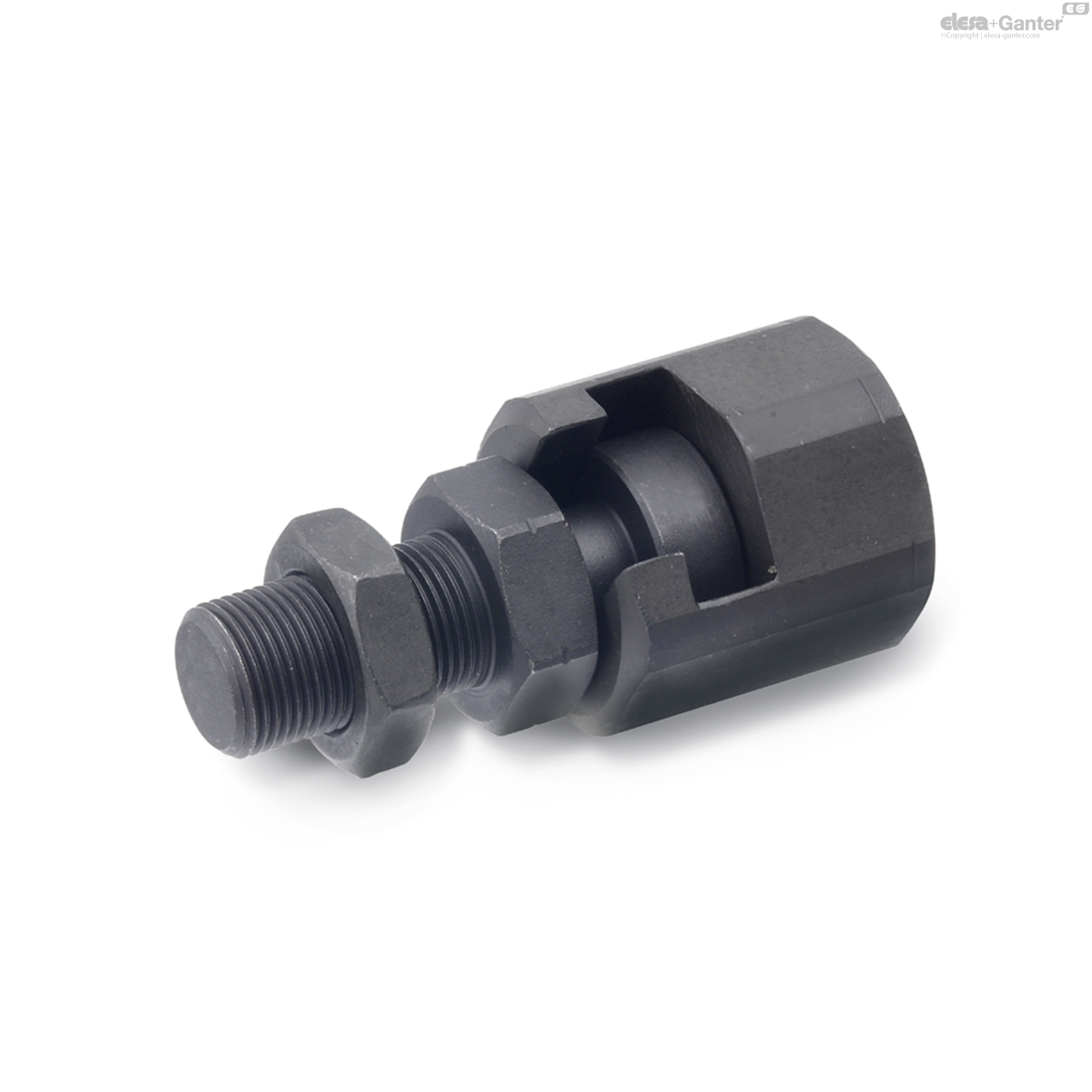

240-M6-A GN 240 Schnellsteck-Kupplungen

240-M6-A

GN 240 Schnellsteck-Kupplungen

mit Radialversatz-Ausgleich
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 240

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 240-M6-A
d
M6
l5 +1.0
9
x
0.6
e1
21
l1 ≈
37.5
l2
18
l3 min.
11
l4
14
SW 1
19
SW 2
10
x
Max. Radialversatz
0.6
Max. Zug-/Druck
Belastung in kN
2.5
50

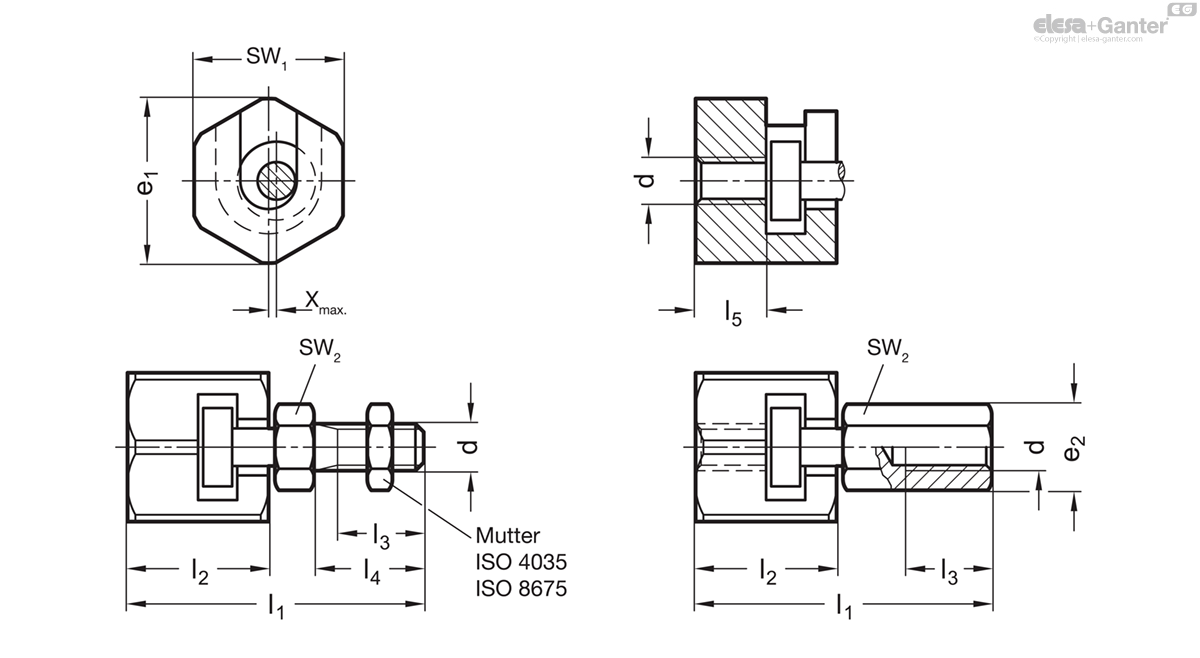

240-M6-A drawing

Form

  • A: mit Außengewinde
  • B: mit Innengewinde

Stahl

  • vergütet
  • phosphatiert

Schnellsteck-Kupplungen GN 240 dienen zum Ausgleich eines Radialversatzes x. Eine typische Anwendung ist die axiale Verbindung der Kolbenstange eines Druckzylinders mit dem zu betätigenden Bauelement.

Die Kupplung dient nicht der Übertragung eines Drehmomentes.
