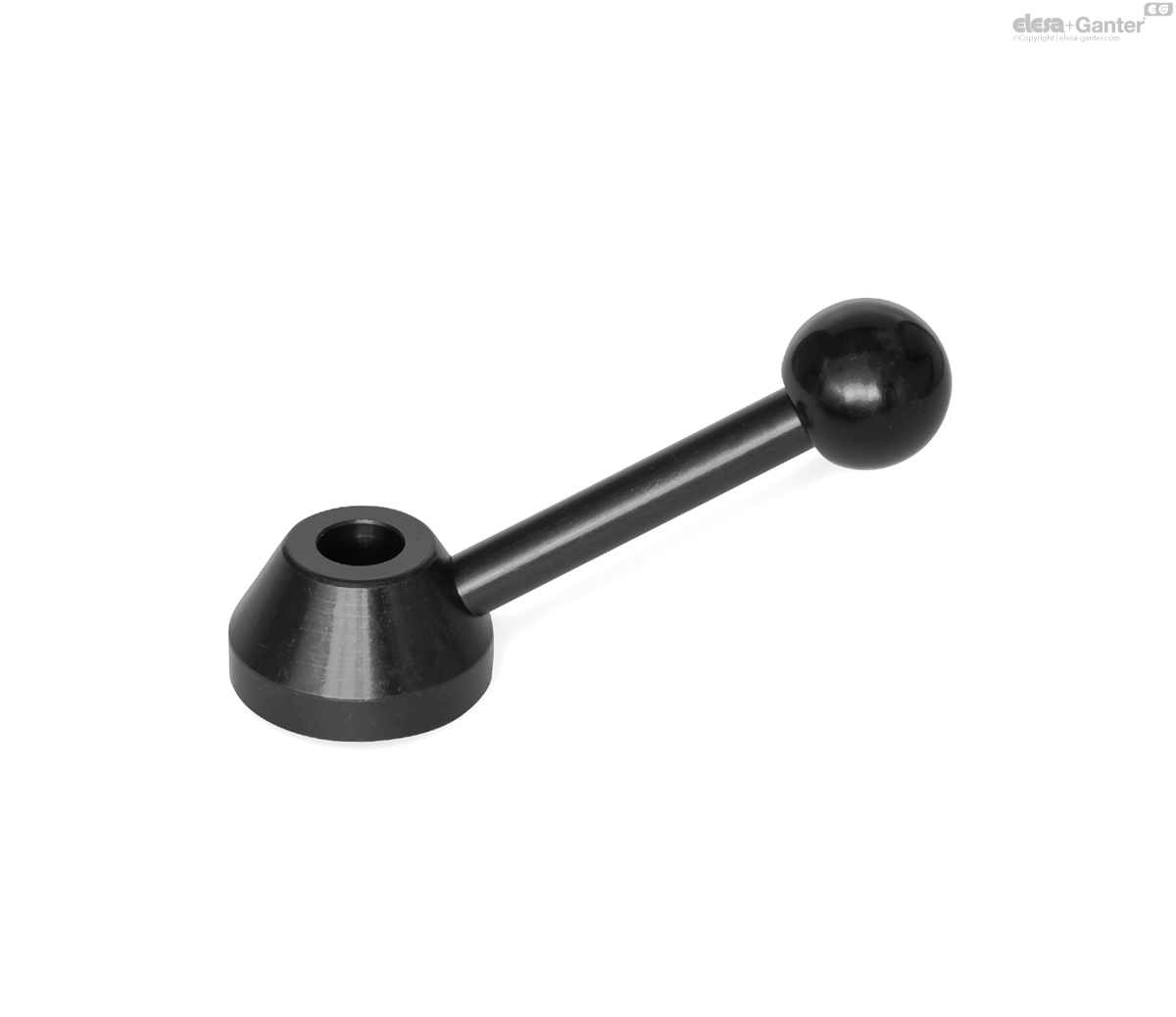

223-52-B16 GN 223-B ohne Nabennut

223-52-B16

GN 223-B ohne Nabennut

Stahl
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 223

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 223-52-B16
d1
52
d2 H7
B 16
d3
14
d4
40
h1
28
h2
11
h3 ≈
96
Länge l≈
136
500
223-52-B16 drawing

Bohrungskennzeichen

  • B: ohne Nabennut
  • K: mit Nabennut DIN 6885-1 P9
  • V: mit Vierkant DIN 79

Nabe / Schaft

Stahl

brüniert

Kugelknopf DIN 319

Kunststoff, Phenolharz (PF)

schwarz, glänzend
