ELCR.118 A-12-C1
ELCR. Schalthebel
Lt: 1-2 Wochen Alle Größen und Varianten von ELCR.
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt

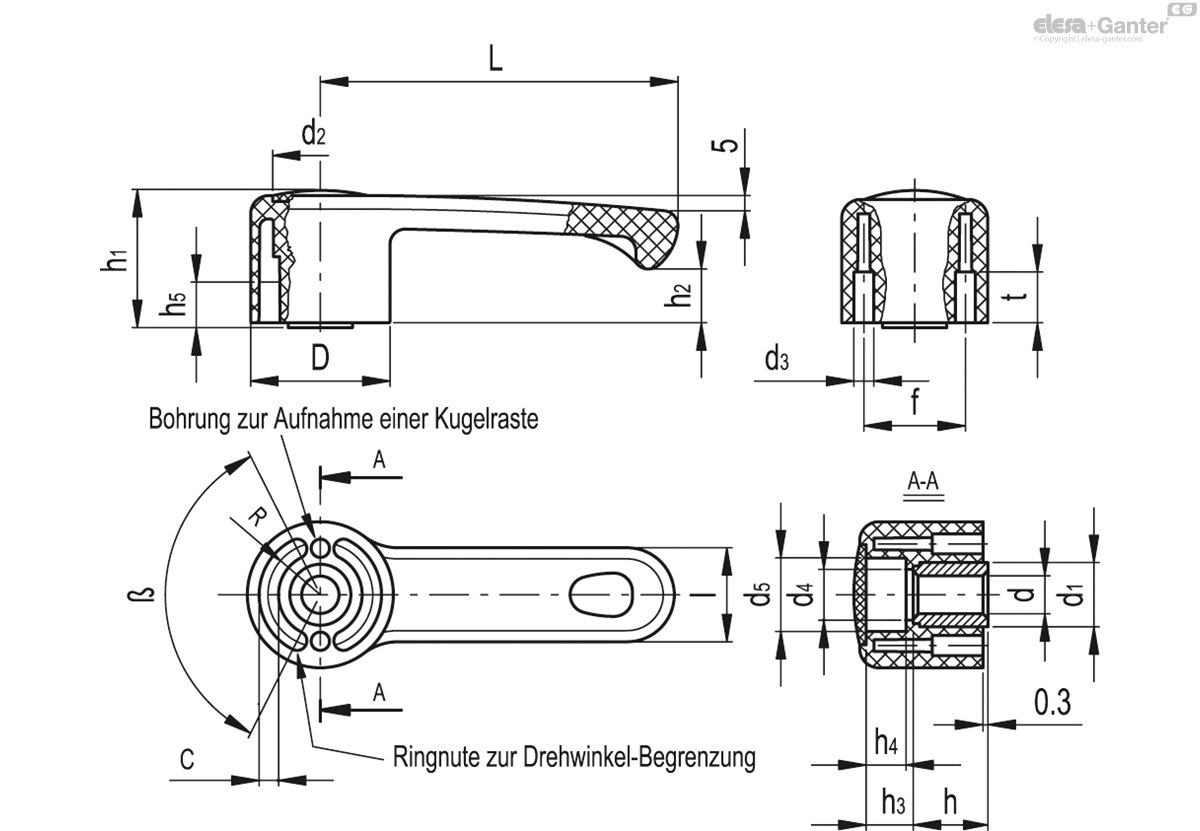

Technische Daten
- Katalog
- 212241-C1
- D
- 46
- dH7
- 12
- L
- 118
- h
- 22
- h1
- 44
- h2
- 18.5
- h3
- 19
- h4
- 17
- h5
- 10
- d1
- 22
- d2
- 31.5
- d3
- 6
- d3*
- 6
- d4
- 17
- d5
- 25.5
- l
- 29
- R
- 17.5
- t
- 15.5
- c
- 6.5
- β
- 125±1°
- f
- 32
- 135
Material
Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarzgrau, matt.
Abdeckkappe
- ECB.T: glasfaserverstärkter Polyamid (PA)-Thermoplast, in Elecolors-Farben, matt, Montage durch Einpressen. Wird mitgeliefert, abnehmbar mit einem Schraubenzieher.
Zubehör: Separat erhältlich (siehe Tabelle).
Standardausführung
Buchse Stahl brüniert, H7 Bohrung
Funktionen und Anwendungen
Charakteristisch für Schaltgriffe ELC. ist der stabile, gerade Hebelarm, der an der Unterseite mit einer leichten Ausnehmung versehen ist. Diese Form wird beim Bedienen als sehr angenehm empfunden.
Ergonomie
Die Bedienung des stabilen Hebels wird als sehr angenehm empfunden. Durch das verlängerte Ende bietet der Hebel einen guten Halt.
Montagebeispiele

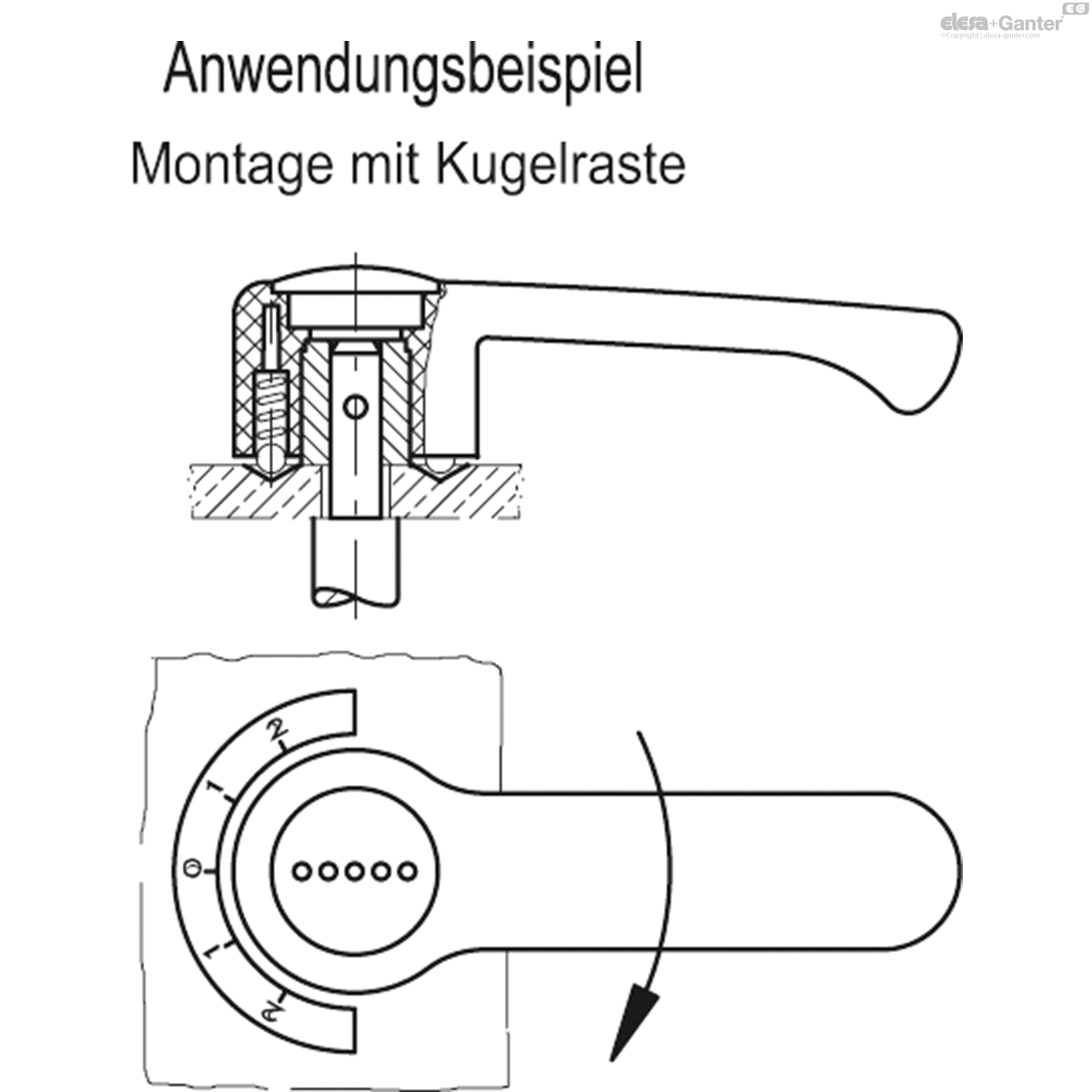

Ringnut zur Begrenzung des Drehwinkels, Raststellungen durch Verwendung von Kugelrasten.
Zubehör auf Anfrage
- GN 184: axiale Sicherungsscheibe, Stahl brüniert.
- MS.: Kugel und Feder für Kugelraste, passend zu den zwei Montagelöchern d3, bei 180° gebohrt (siehe Kugel und Feder)).
- ECB.T: Abdeckkappe aus glasfaserverstärktem Polyamid (PA)-Thermoplast, in Elecolors-Farben, matt, Montage durch Einpressen (siehe Tabelle).
Sonderausführungen auf Anfrage
Hebel mit Querbohrungen gemäß GN 110.
