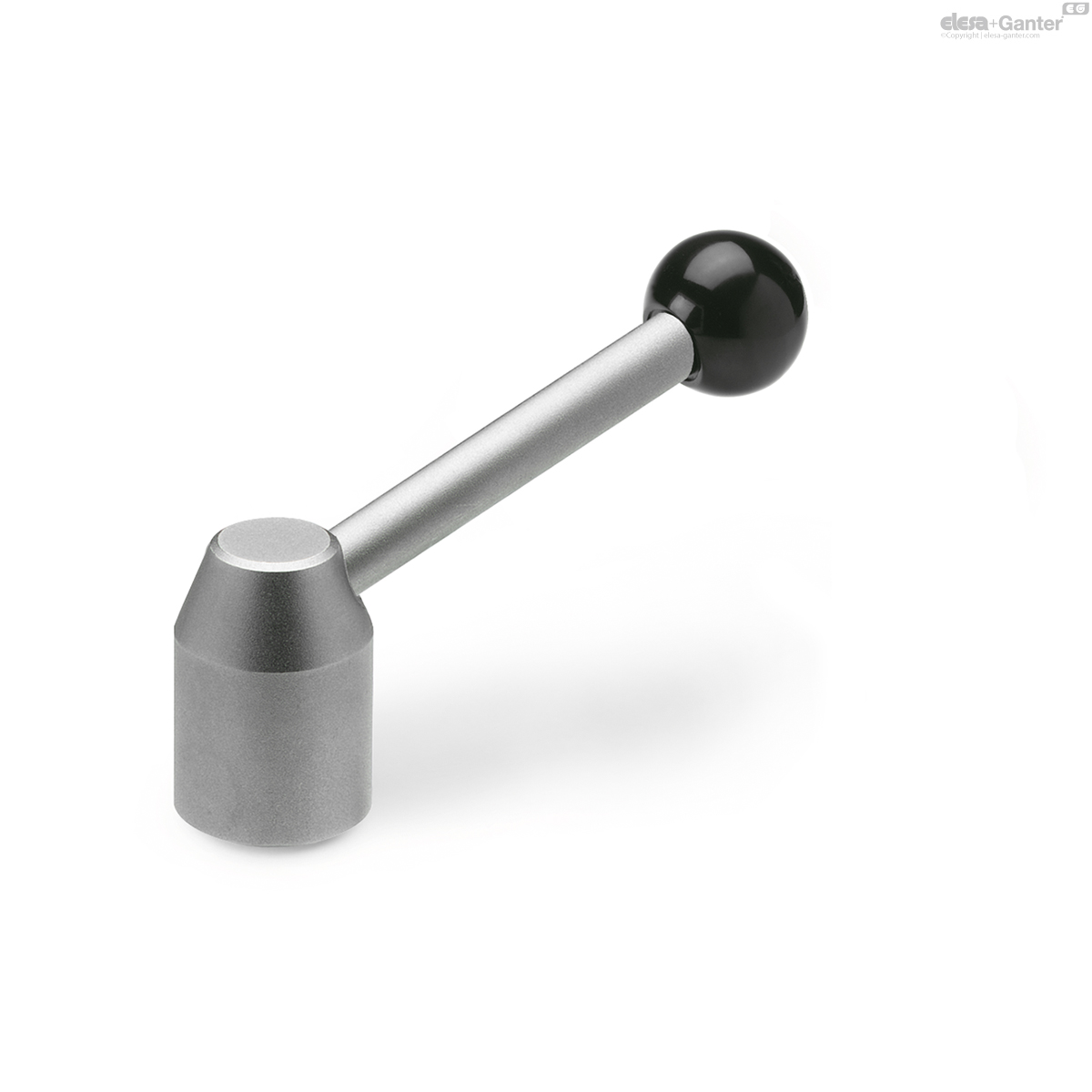

212-22-M8-E-NI GN 212-NI Edelstahl

212-22-M8-E-NI

GN 212-NI Edelstahl

Stahl / Edelstahl
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 212

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 212-22-M8-E-NI
d1
22
d2
M 8
d4
8
d5
20
h1
37
h2 ≈
67
l1 ≈
89.5
l2 ≈
85
t1 min.
18
83

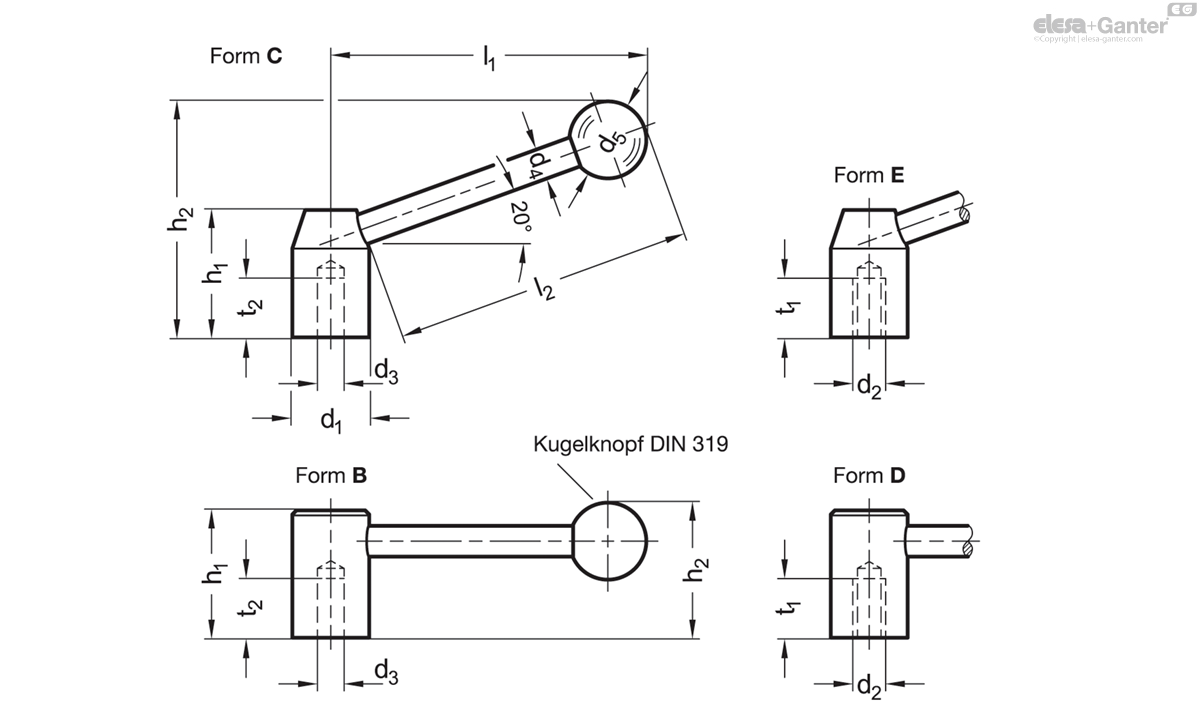

212-22-M8-E-NI drawing
* i. d. R. nicht auf Lager, erfordert Mindestbestellmenge

Form

  • C: Hebel schräg mit Bohrung
  • E: Hebel schräg mit Gewinde
  • B: Hebel gerade mit Bohrung
  • D: Hebel gerade mit Gewinde

Nabe / Schaft

  • Stahl
  • brüniert
  • Edelstahl 1.4305 NI
  • matt, gestrahlt

Kugelknopf DIN 319

Kunststoff, Phenolharz (PF)

schwarz, glänzend

Spannhebel GN 212 werden sowohl als Spannelement als auch für Schaltvorgänge eingesetzt.
