200-52-K14-AS
GN 200-ST Stahl
Lt: 1-2 Wochen Alle Größen und Varianten von GN 200
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 200-52-K14-AS
- d1
- 52
- d2 H7
Bohrung mit Schlüsselnut - K 14
- d3
- 42
- d4
- 26
- d5
- 31.5
- d6
Teilkreis-Ø
für Befestigungsschrauben - 41.8
- l1
- 37.5
- l2
- 6
- l3
Bohrungslänge - 31.5
- l4
- 90
- w Hubweg
- 4
- 494
Ausführung in Stahl
Form
Form
- A: Drehknopf, brüniert, ohne Skala
- AS: Drehknopf, matt verchromt, mit Skala 0...50, 60 Teilstriche
- B: mit 1 Verstellhebel
- C: mit 2 Verstellhebeln
Drehknopf
Drehknopf
Stahl
- brüniert bei Form A / B / C
- mattverchromt bei Form AS
- Skala lasergraviert, schwarz
- Bezugsstrich auf Arretierteil
- Nabennut
- Toleranz Nutbreite P9
- Bohrung K 10: DIN 6885-1
- Bohrung K 12 ... K 16: DIN 6885-2
Feste Zylindergriffe I.280 bei Form B / C
Feste Zylindergriffe I.280 bei Form B / C
Kunststoff, Phenolharz (PF)
schwarz, glänzend
Ausführung in Edelstahl
Form
Form
- A: ohne Skala
- AS: mit Skala 0...50, 60 Teilstriche
Edelstahl 1.4305 NI
- Skala bei Form AS
- lasergraviert, schwarz
- Bezugsstrich auf Arretierteil
- Nabennut
- Toleranz Nutbreite P9
- Bohrung K 10: DIN 6885-1
- Bohrung K 12 ... K 16: DIN 6885-2
Arretierelemente GN 200 ersetzen und vereinfachen aufwendige Teil- und Indexierungsvorrichtungen, wie Einrückhebel, Einrastvorrichtungen, Indexstifte und sonstige Sicherungselemente.
Neben der Standard-Skala (Form AS) kann die Drehknopf-Ausführung mit jeder beliebigen Skalierung geliefert werden. In diesem Fall wird grundsätzlich die mattverchromte Ausführung verwendet, weil damit beim Lasergravieren ein guter Farbkontrast erzielt wird. (Ausführung in Stahl ST)
Bezüglich Strichbild, Zahlenablauf, Zahlenstellung und Zahlenfolge verwenden Sie das übersichtlich dargestellte 'Skalierungen richtig bestellen' .
- Spezielle Skalierungen (see 'Skalierungen richtig bestellen' )
Mit dem Arretierelement können Wellen oder Spindeln um bestimmte kleine Drehwinkel (6°) oder Vielfachem davon verstellt und anschließend gegen Verdrehen durch Einrasten in eine Verzahnung gesichert werden.

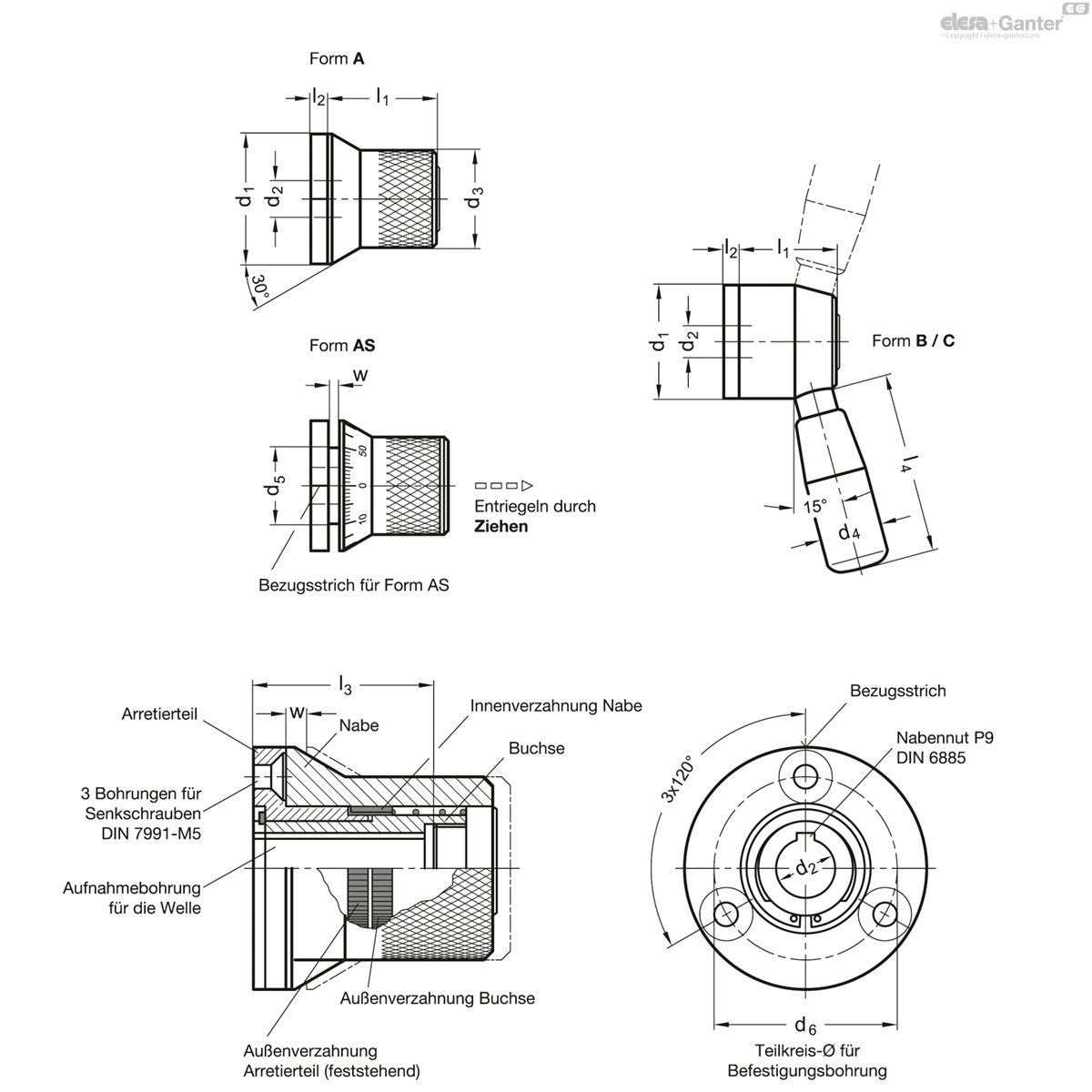

Das Arretierelement ist ein geschlossenes Bauteil, in dem alle Einstell- und Sicherungselemente auf kleinstem Raum untergebracht sind. Es besteht im wesentlichen aus 3 Einzelteilen:
- Die Buchse ist durch Passfeder/Nabennut oder Querstift mit der Welle verbunden.
- Das Arretierteil ist feststehend; es ist auf der Buchse gelagert und mit dem Maschinenkörper durch 3 Schrauben (M 5) verbunden.
- Die Nabe stellt die Verbindung zwischen feststehendem Arretierteil und der zu verdrehenden bzw. zusichernden Welle her.
In eingerücktem Zustand greift die Innenverzahung (60 Zähne) der Nabe gleichzeitig in die Außenverzahnung des feststehenden Arretierteiles und in diejenige der (mit der Welle verbundenen) Buchse Zum Verstellen der Welle wird die Nabe in axialer Richtung gegen Federkraft aus der Verzahnung des feststehenden Arretierteiles gezogen. Die Nabe bleibt jedoch weiterhin über die Außenverzahnung der Buchse mit der Welle formschlüssig verbunden. Diese kann jetzt durch Drehen der Nabe verstellt werden.
Mit 60 Zähnen lassen sich 2, 3, 4, 5, 6, 10, 12, 15, 20 und 30 gerade Teilungen erzielen. Auf einfache Weise kann bewirkt werden, dass eine Welle nur in bestimmten Teilungen (z. B. Dreierteilung) arretiertwerden kann. Die Einrastbohrung kann mit Spiel gefertigt werden, denn der Stift dient nur der Grobeinteilung. Teilgenauigkeit und Belastbarkeit der Arretierung werden durch das zusätzliche Einrasten in die Verzahnung erreicht.
Zum Verstellen mit einer Gewindespindel empfiehlt es sich, der Standard-Skala mit 60 Teilstrichen (Form AS) die Gewindesteigung 1,5 mm zuzuordnen: 1 Teilstrich = 0,025 mm.
Die Verzahnung gewährleistet eine genauere und verschleißfreiere Arretierung als einzelne Indexstifte.
Ist beim Verstellen ein sehr großes Drehmoment zu überwinden, ist das Ent- und Verriegeln infolge des geringen Flankenspieles bzw. der Reibung in den Zahnflanken erschwert. In diesem Fall empfiehlt sich die Verwendung von Rasthebeln GN 215.
