162-B16-2-NI GN 162-NI Edelstahl

162-B16-2-NI

GN 162-NI Edelstahl

Aluminium / Edelstahl, mit 4 Befestigungsbohrungen
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Auf Lager Alle Größen und Varianten von GN 162

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 162-B16-2-NI
d1
Bohrung
B 16
d2
5.5
k Klemmlänge
40
l1
34.5
l2
25
t
7
x1
50
x2
38
y1
50
y2
38
z
Schraubstelle
M6-20
85

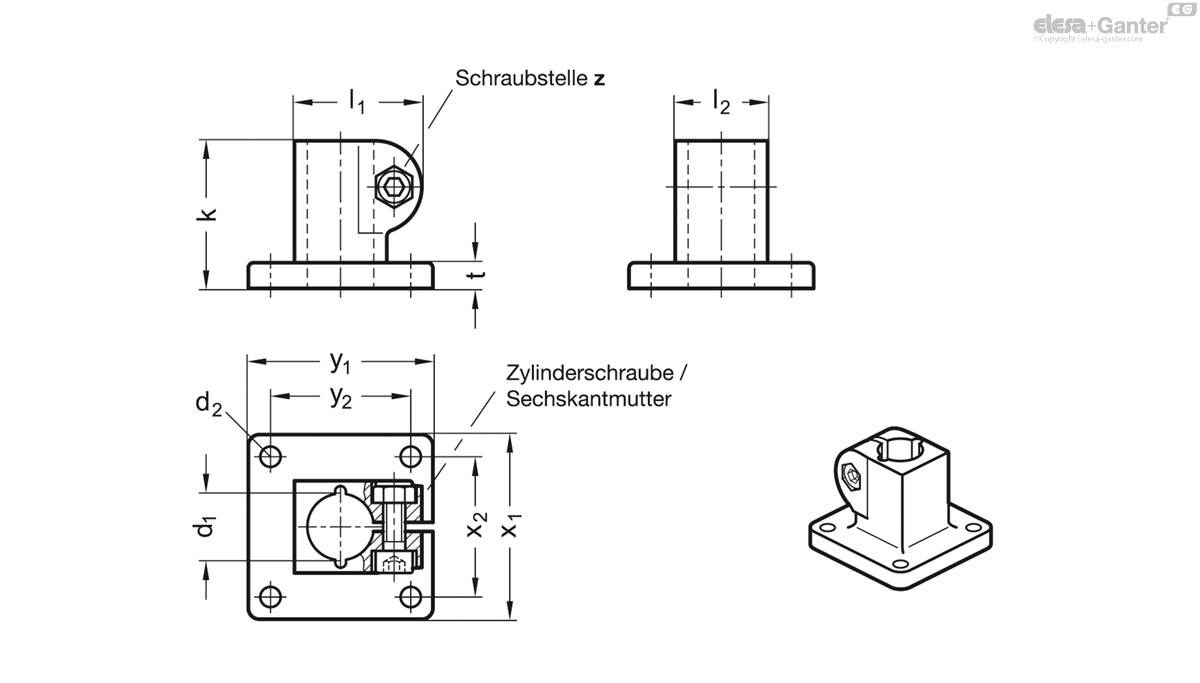

162-B16-2-NI drawing

Kennziffer Nr.

2: mit Edelstahl-Zylinderschraube DIN 912

Aluminium

  • kunststoffbeschichtet

schwarz, RAL 9005, strukturmatt SW

  • blank, matt gestrahlt BL

Edelstahl 1.4308 NI

matt gestrahlt

Zylinderschrauben DIN 912

Edelstahl 1.4301

Sechskantmuttern DIN 985

Edelstahl 1.4301

selbstsichernd durch Polyamidring

Die Klemmbohrung der Fuß-Klemmverbinder GN 162 ist mechanisch bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462.

An der Schraubstelle z verkleinert die Zylinderschraube den Bohrungsquerschnitt zum Klemmen.
