131-B14-B14-2-NI

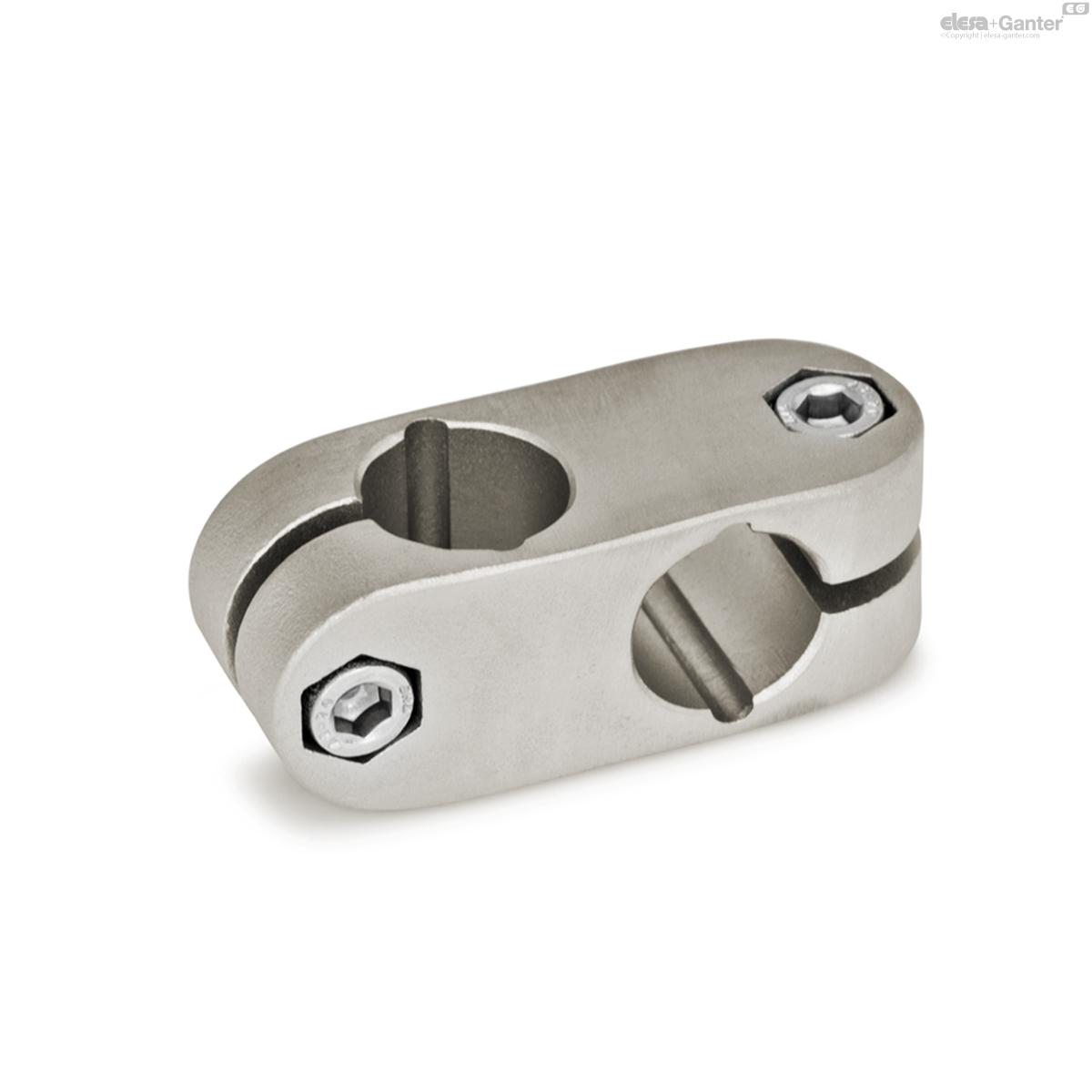

GN 131-NI Edelstahl
Auf Lager Alle Größen und Varianten von GN 131
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 131-B14-B14-2-NI
- d1
Bohrung - B 14
- d2
Bohrung - B 14
- k Klemmlänge
- 25
- l1
- 64
- m
- 20
- z
Schraubstellen - M6-20
- 190
Kennziffer Nr.
2: mit 2 Edelstahl-Zylinderschrauben DIN 912
Aluminium
- kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW
- blank, matt gestrahlt BL
Edelstahl 1.4308 NI
matt gestrahlt
Zylinderschrauben DIN 912
Edelstahl 1.4301
Sechskantmuttern DIN 985
Edelstahl 1.4301
selbstsichernd durch Polyamidring
Die Klemmbohrungen der Kreuz-Klemmverbinder GN 131 sind mechanisch bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt.
An den Schraubstellen z verkleinern die Zylinderschrauben den Querschnitt zum Klemmen.
Wenn werkzeuglos geklemmt werden soll, können die Zylinderschrauben, durch die verstellbaren Klemmhebel GN 911 / GN 911.3 wie in der Tabelle als Zubehör angegeben.
- d1 / d2 mit unterschiedlichen Bohrungen
