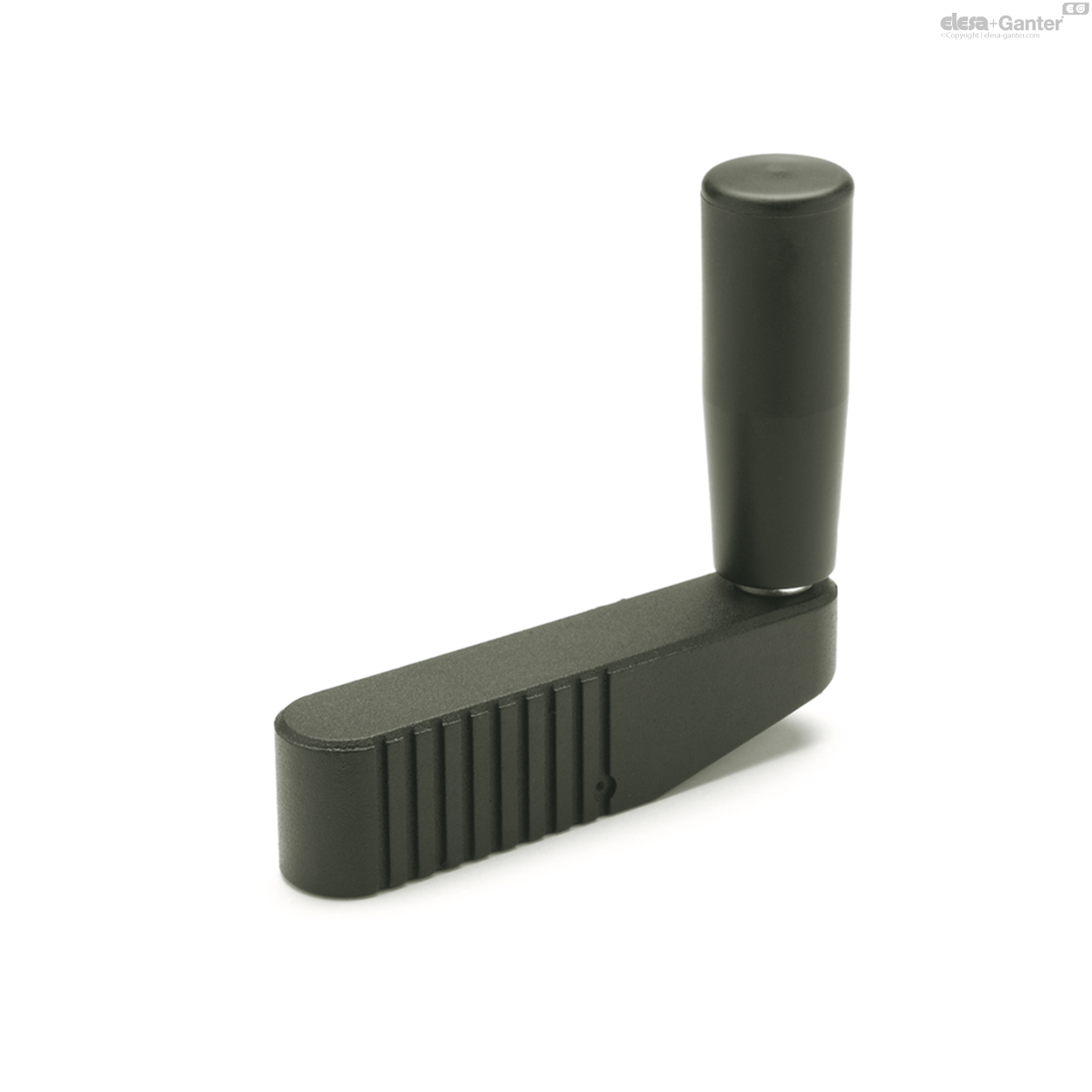

112.1-70-S8 GN 112.1 Zustellkurbeln

112.1-70-S8

GN 112.1 Zustellkurbeln

Zink-Druckguss
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 112.1

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 112.1-70-S8
l1
70
d H7
S 8
b
17
h1
19
h2
11.5
h3 ≈
42.5
l2
26.5
t min.
12
Ø Griff
18
125
112.1-70-S8 drawing

Gehäuse

Zink-Druckguss

kunststoffbeschichtet

schwarz, strukturmatt

Drehbare Zylindergriffe  GN 598

  • Kunststoff, Thermoplast, schwarz, matt
  • Achsteil Stahl, verzinkt, blau passiviert

Zustellkurbeln GN 112.1 ermöglichen ein präzises Zustellen.

Sie werden durch einen Querstift mit der Welle verbunden. Zur einfacheren Montage sind beidseitig Zentrierbohrungen vorhanden.
