112.1-100-S12 GN 112.1 Zustellkurbeln

112.1-100-S12

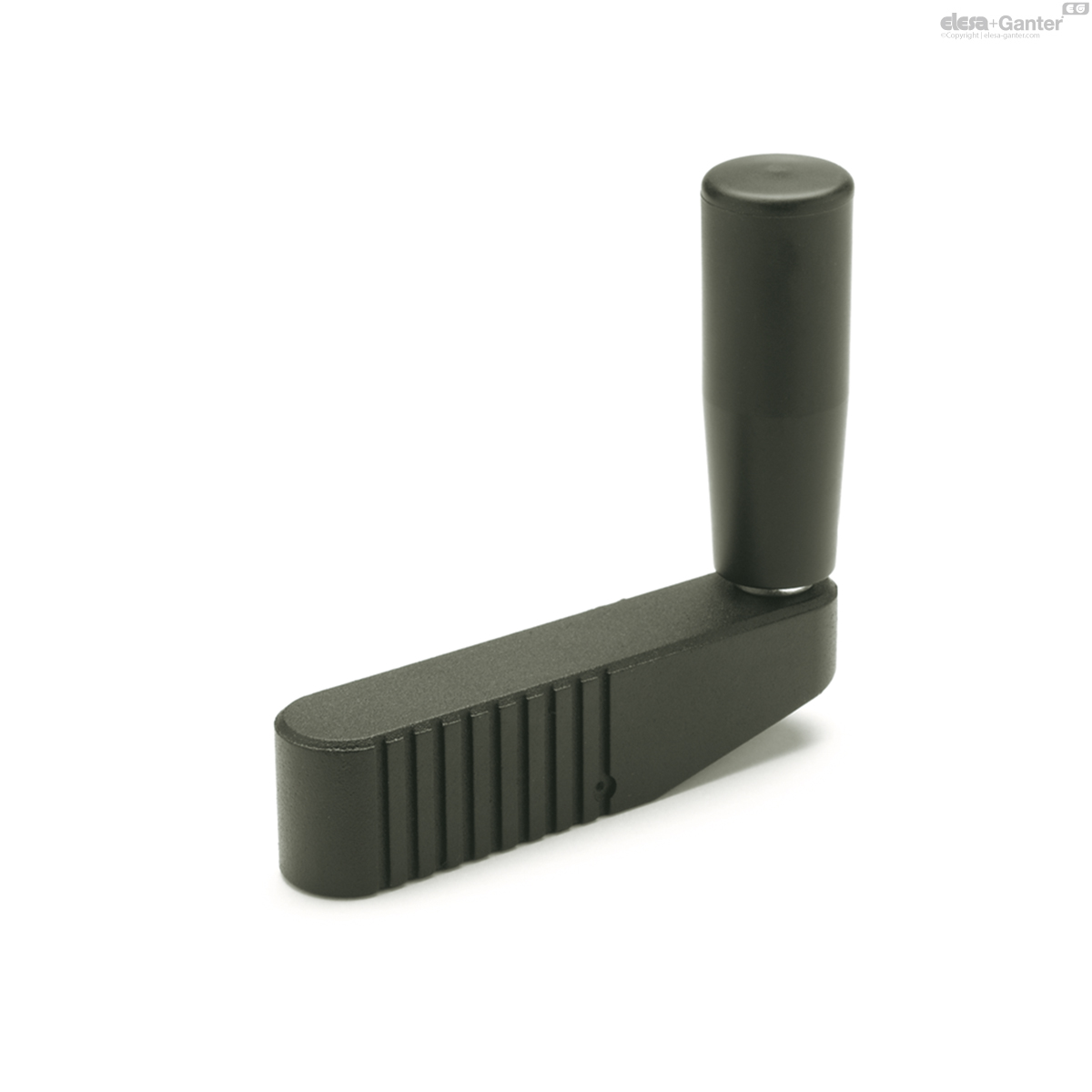

GN 112.1 Zustellkurbeln

Zink-Druckguss
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 112.1

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 112.1-100-S12
l1
100
d H7
S 12
b
20
h1
25
h2
14
h3 ≈
67.5
l2
40
t min.
17
Ø Griff
23
320

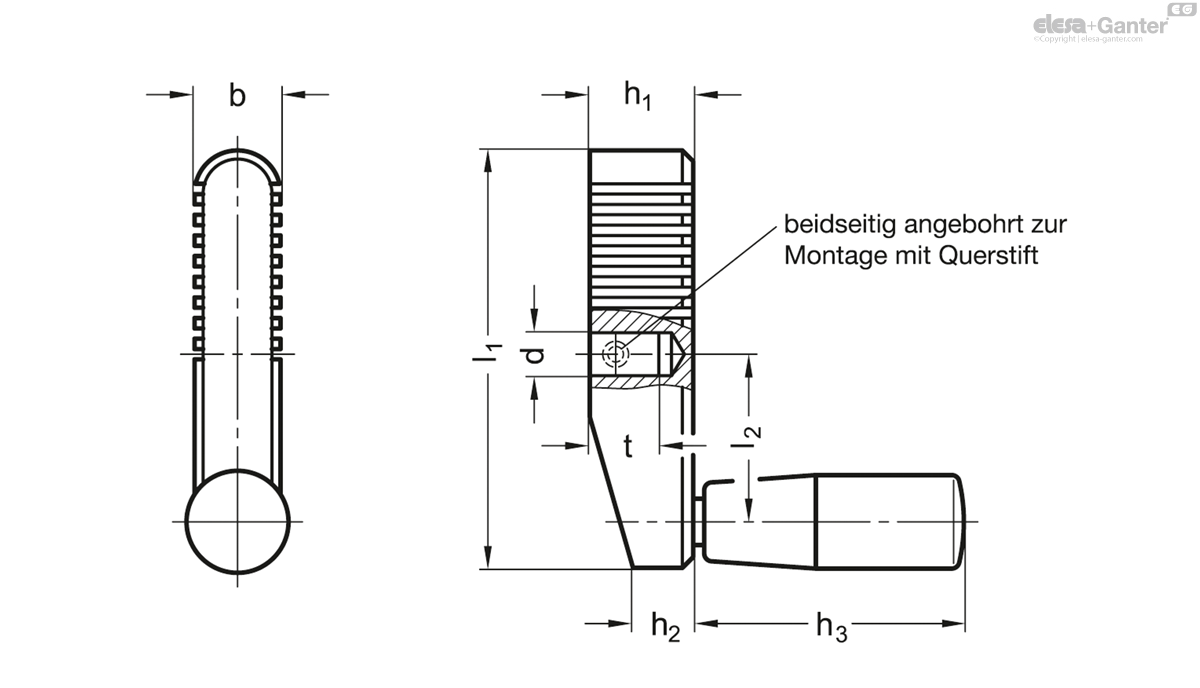

112.1-100-S12 drawing

Gehäuse

Zink-Druckguss

kunststoffbeschichtet

schwarz, strukturmatt

Drehbare Zylindergriffe  GN 598

  • Kunststoff, Thermoplast, schwarz, matt
  • Achsteil Stahl, verzinkt, blau passiviert

Zustellkurbeln GN 112.1 ermöglichen ein präzises Zustellen.

Sie werden durch einen Querstift mit der Welle verbunden. Zur einfacheren Montage sind beidseitig Zentrierbohrungen vorhanden.
