000.4 - 3 - K 18

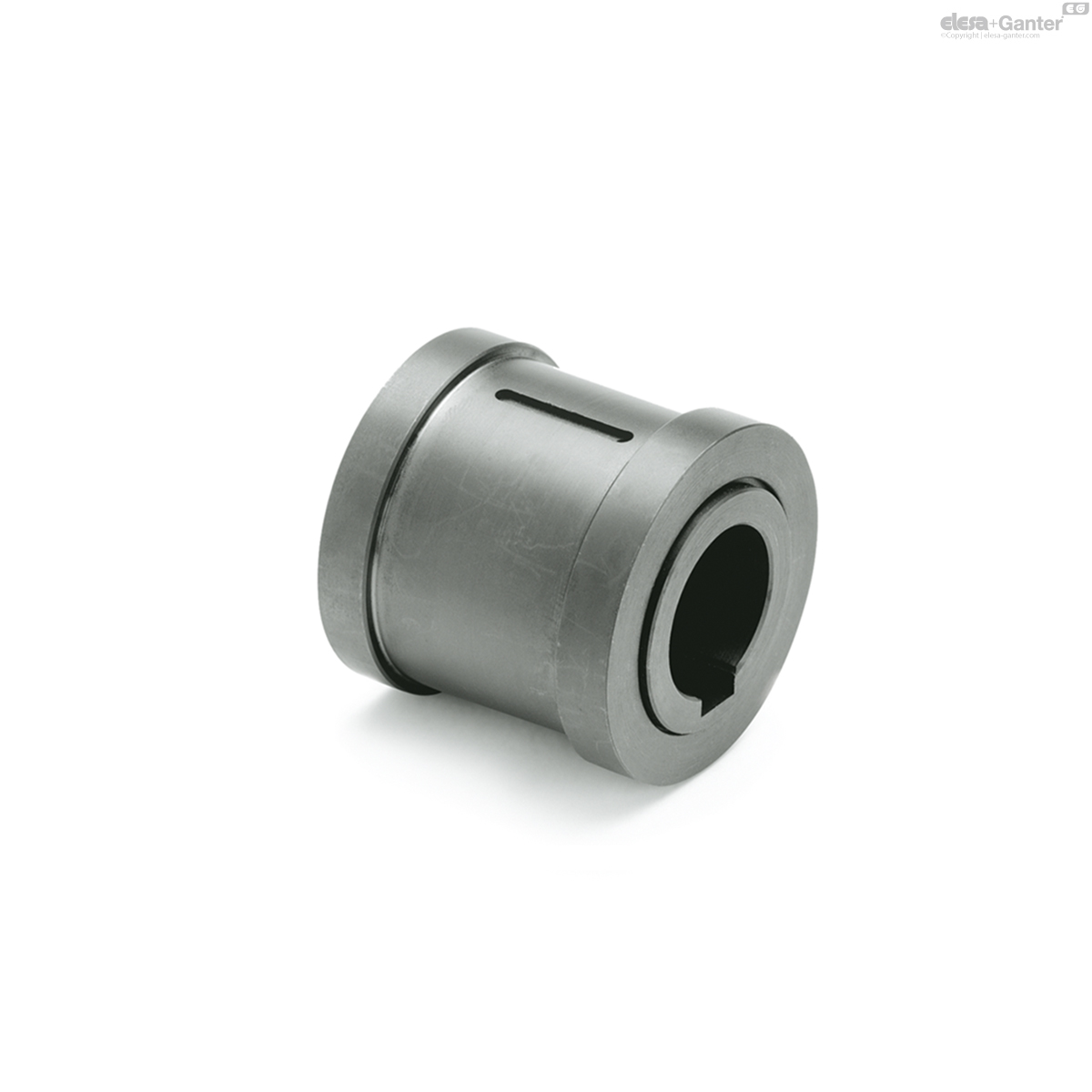

GN 000.4 Kupplungssätze
Stahl, für Sicherheits-Handräder, mit Gleitlager
Lt: 1-2 Wochen Alle Größen und Varianten von GN 000.4
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen

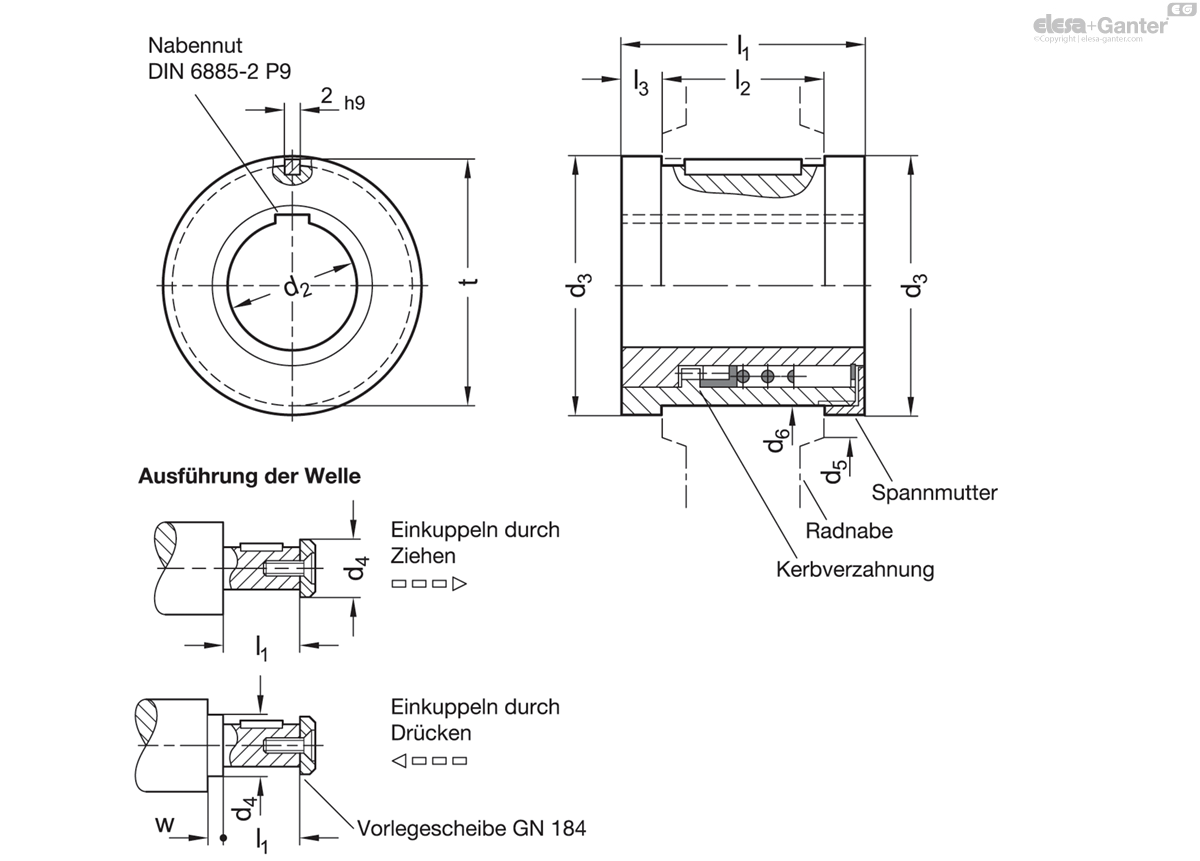

Technisches Datenblatt
Technische Daten
- Katalog
- GN 000.4-3-K18
Nenngröße- 3
- d1 Ø Handrad
GN 321
GN 322
GN 323 - 200
- d2 H7 Bohrung mit Schlüsselnut
- K 18
- d3
- 38
- d4 max.
- 26
- d5 Mindest-Øder Radnabe
- 39
- d6 -0.03 Aufnahmebohrung der Radnabe H7
- 35
- l1
- 36.5
- l2 ±0.1 Länge der Radnabe
- 24
- l3
- 6
- t
- 36
- w min.
- 4
- 173
Stahl
- nitriert
- Laufflächen geschliffen bzw. PTFE-beschichtet
Die PTFE-Beschichtung der Laufflächen bei den Kupplungssätzen GN 000.4 garantiert gute Gleiteigenschaften und besten Verschleißwiderstand.
Es ist eine Ölbohrung vorhanden, die bei komplett montierten Sicherheits-Handrädern mit einem Drucköler in der Radnabe verbunden ist.
Der Kupplungssatz wird über die Spannmutter in der Radnabe axial gesichert.
