608.1-6-14

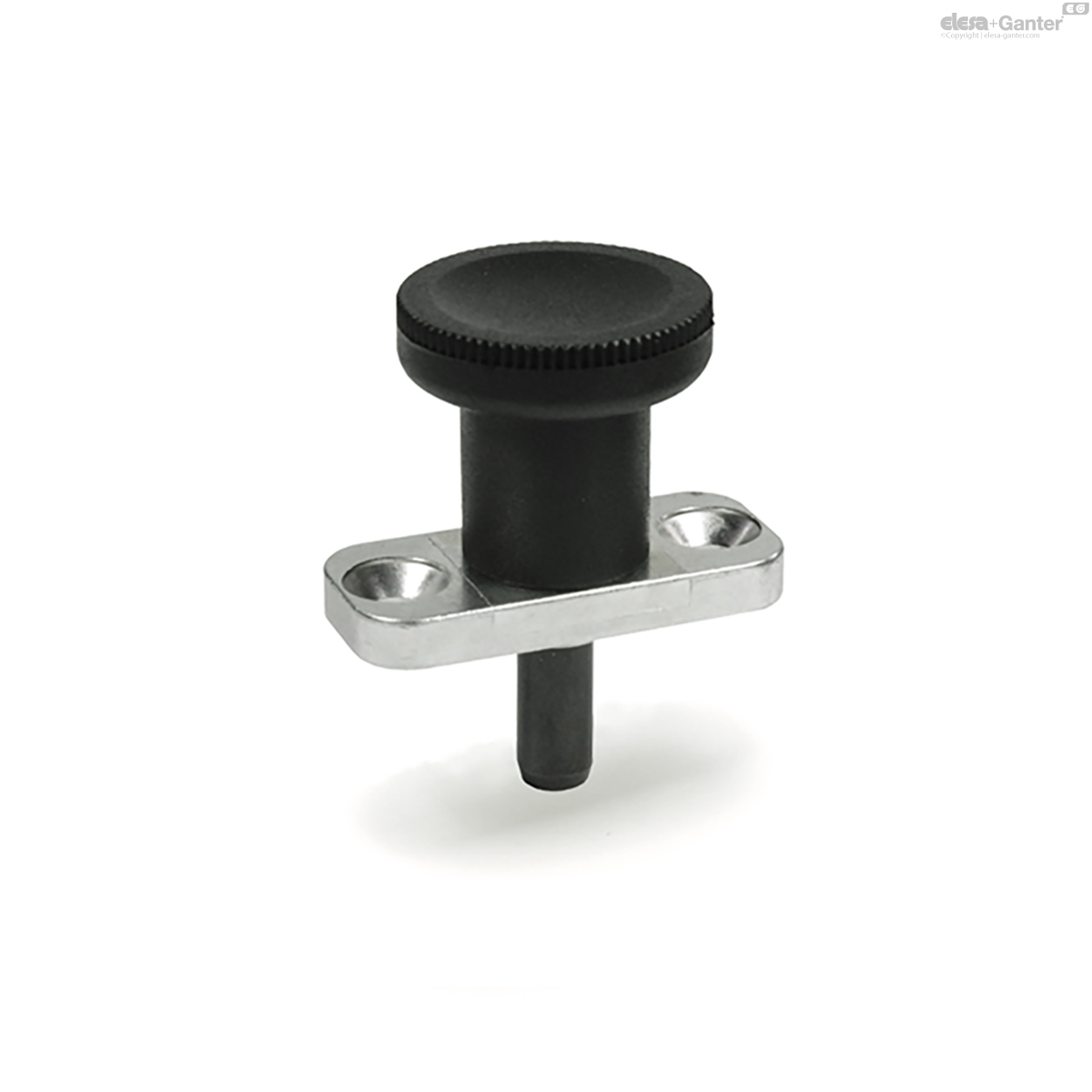

GN 608.1 Rastbolzen
Lt: 1-2 Wochen Alle Größen und Varianten von GN 608.1
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 608.1-6-14

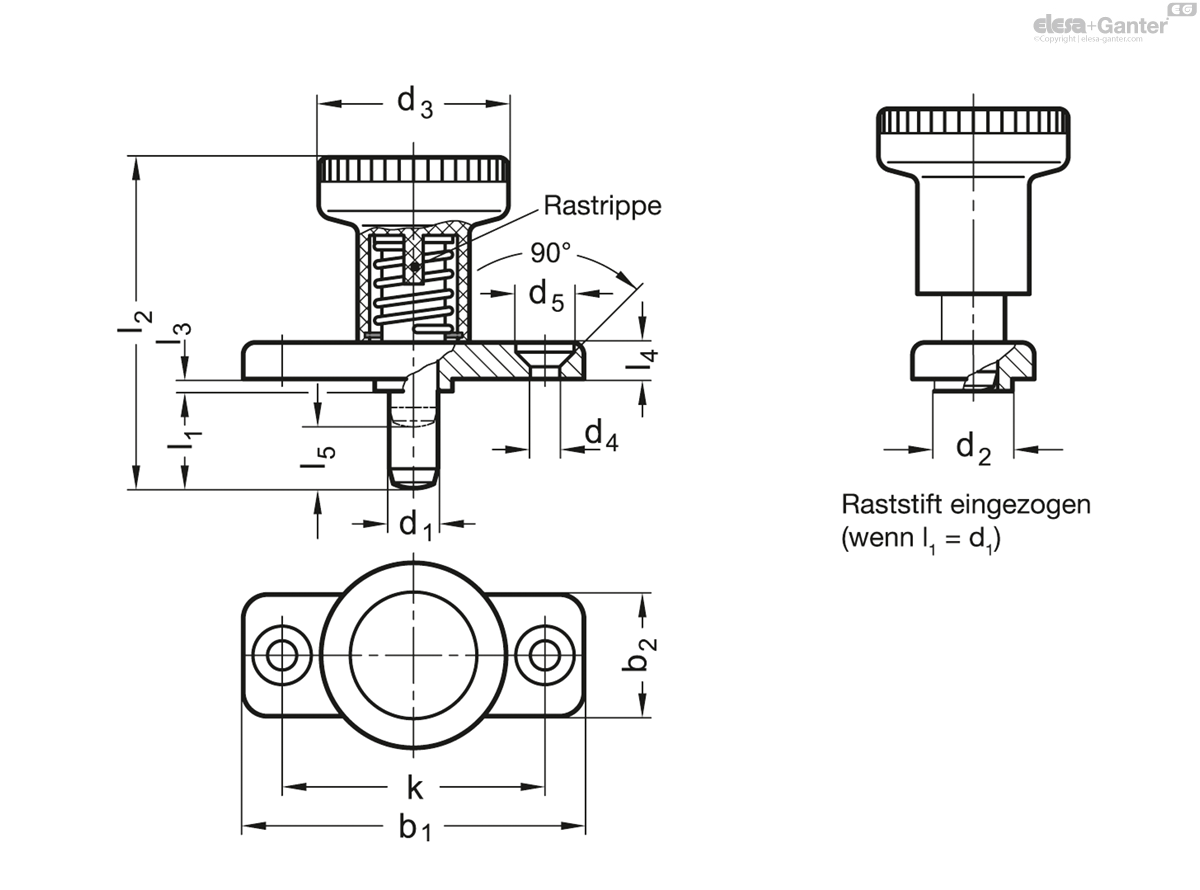

- d1 Stift -0.02/-0.05 Bohrung H7
- 6
- l1
- 14
- b1
- 40
- b2
- 18
- d2 -0.02/-0.1
- 10
- d3
- 25
- d4
- 4.3
- d5
- 8.3
- k
- 30
- l2
- 45
- l3 -0.15
- 2.5
- l4
- 4.5
- l5
- 6
- Federdruck in N ≈
Anfang - 9
- Federdruck in N ≈
Ende - 25
- Axial Belastbarkeit in N
- 400
- 38
Führung
Zink-Druckguss
verzinkt, blau passiviert
Knopf
Kunststoff (Polyamid PA)
- schwarz, matt
- nicht demontierbar
Stift
Stahl, gehärtet
Einzelteile Stahl / Messing
Rastbolzen mit Rastsperre GN 608.1 werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Einziehen des Stiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.
Die Rastbolzen GN 608.1 zeichnen sich durch eine kleine Bauhöhe aus. Die Sperre ist in den Knopf integriert, dadurch ist immer eine einwandfreie Funktion gewährleistet.
