113.1-10-5

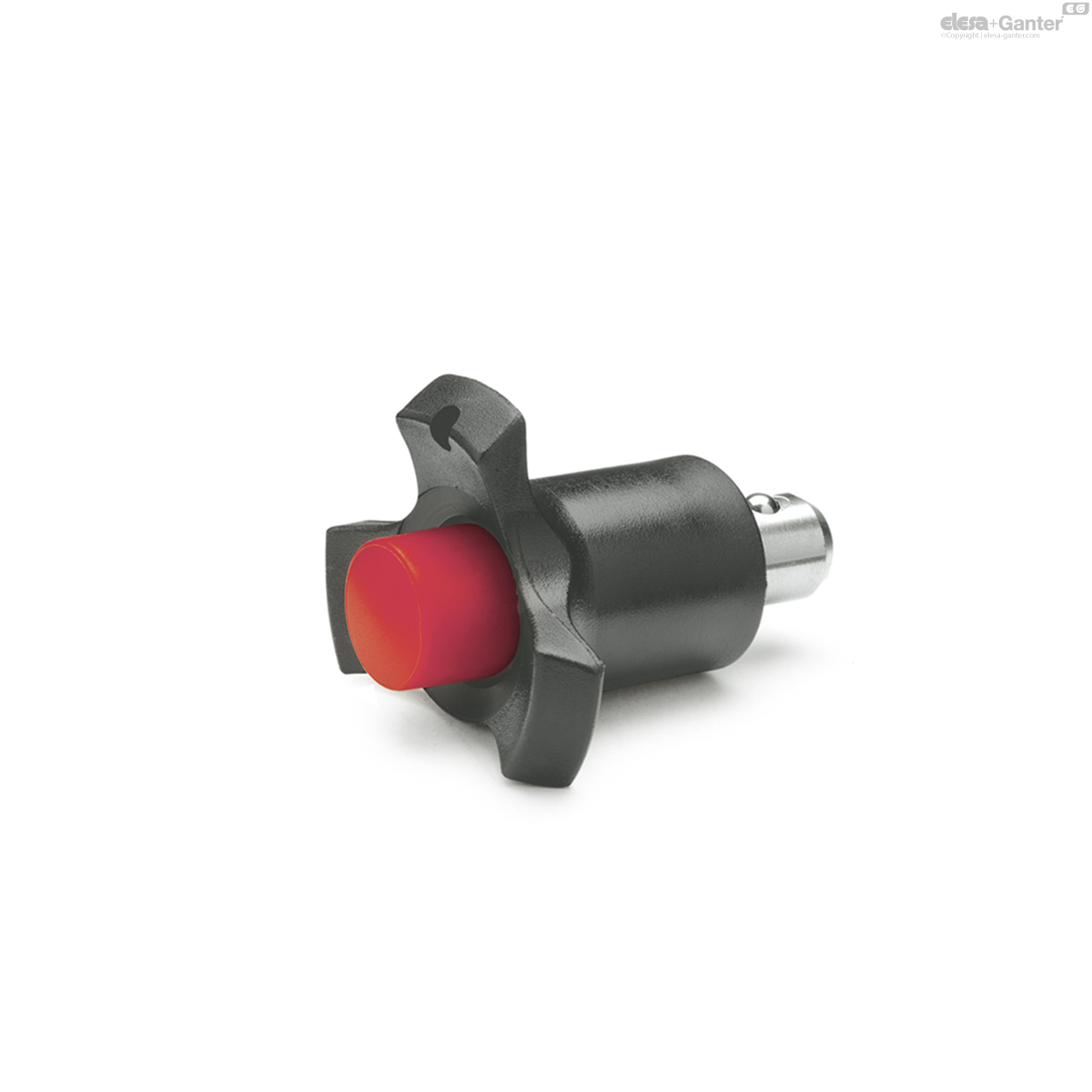

GN 113.1 Edelstahl-Kugelsperrbolzen
Lt: 1-2 Wochen Alle Größen und Varianten von GN 113.1
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 113.1-10-5
- d1 -0.04/-0.08
- 10
- l1 max.
- 10
- l1 min.
- 5
- d2
- 12
- d3
- 47
- d4
- 23
- l2
- 8.7
- l3
- 36
- Location
bore H11 - 10
- Clamping force
max. in N ≈ - 23
- 51
Stift
Edelstahl nichtrostend, 1.4305
Griff
Kunststoff (Polyamid PA)
- schwarzgrau / rot
- temperaturbeständig bis 80 °C
Kugeln
Edelstahl nichtrostend, 1.3541
Haltering (Feder)
Edelstahl nichtrostend, 1.4568
Kugelspannbolzen GN 113.1 werden zum schnellen Fixieren und gleichzeitigen, spielfreien Verbinden von dünnwandigen Teilen eingesetzt, insbesondere wenn häufiges Verbinden und Lösen erforderlich ist. Ein typischer Anwendungsfall ist das Fixieren und Spannen von Blechen zur Schweißbearbeitung.
Durch Drücken des gefederten Druckbolzens verschiebt sich der Bolzen um den Spannweg l2 und entriegelt gleichzeitig die beiden Kugeln.
