SPR.16-A
SPR. Verstellbare Haltewinkel
Lt: 1-2 Wochen Alle Größen und Varianten von SPR.
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen

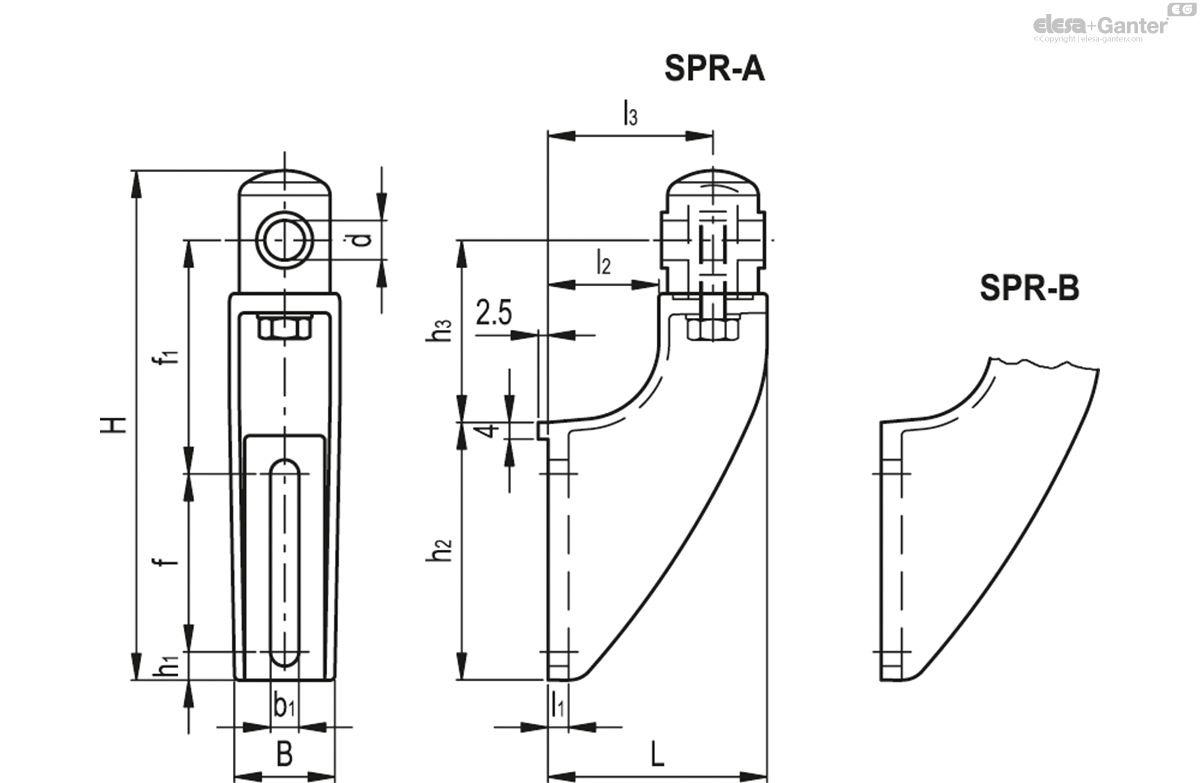

Technisches Datenblatt
Technische Daten
- Katalog
- 419762
- d Stift
- 16
- H
- 158
- L
- 70
- B
- 37
- f
- 42
- f1
- 79
- b1
- 11
- h1
- 15
- h2
- 76
- h3
- 60
- l1
- 8
- l2
- 30
- l3
- 50
- 156
Haltewinkel
Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz, matt.
Führungsschienenzylinder
Glasfaserverstärkter Kunststoff Thermoplast, schwarz, matt
Standardausführung
Augenschraube, Mutter und Schraube zur Befestigung des drehbaren Zylinders Edelstahl 1.4301.
- SPR-A: mit Lippe
- SPR-B: ohne Lippe
Funktionen und Anwendungen
Die Haltewinkeln SPR. werden eingesetzt falls ein Ausgleich der Montageposition nötig ist.
Maximales Anzugsdrehmoment bei Montage mittels Schraube 39 Nm.
Zubehör auf Anfrage
DSG: als Zubehör kann ein Distanzhalter aus Kunststoff Thermoplast (Polyamide PA) glasfaserverstärkt, schwarz, matt bestellt werden.
Montagehinweis

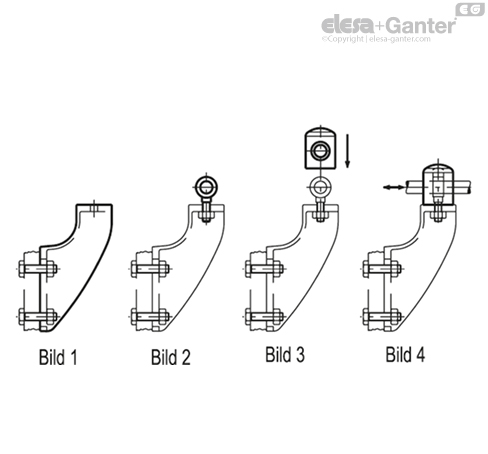

- Haltewinkel einpassen (Bild 1).
- Augenschraube in das Stützloch der Führungsschiene einsetzen und die entsprechende Mutter und U-Scheibe verschrauben (Bild 2).
- Den Führungsschienenzylinder auf die Augenschraube montieren (Bild 3).
- Führungsstift in das Loch des Führungsschienenzylinders einführen. Dessen lineare und abgewinkelte Position einstellen und die Mutter festziehen (Bild 4).
