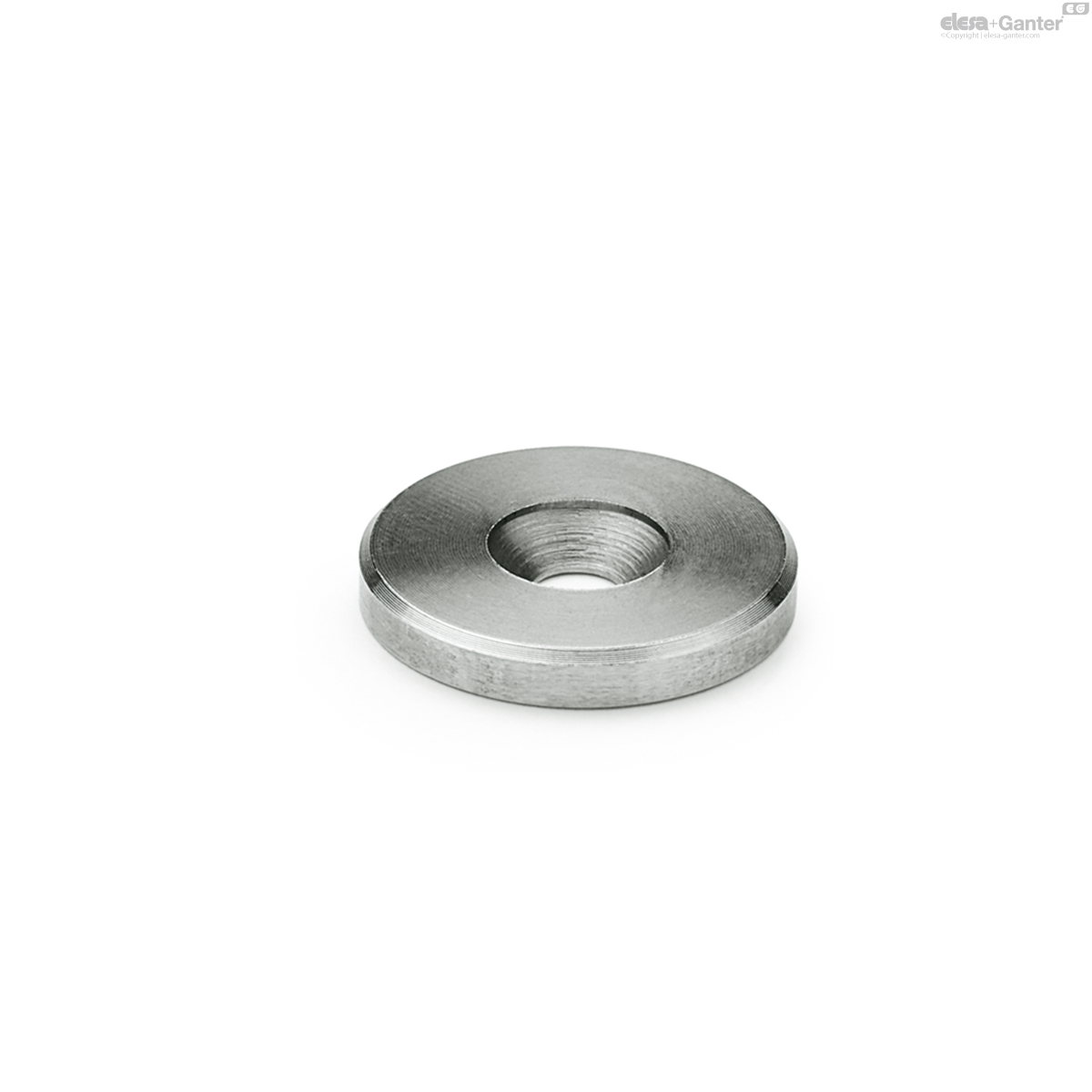

184.5-45 GN 184.5 Vorlegescheiben

184.5-45

GN 184.5 Vorlegescheiben

Edelstahl
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 184.5

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 184.5-45
d1
45
d2
6.4
d3
12.3
s
6
For countersunk screws
DIN 7991
DIN ISO 2009
M 6
71

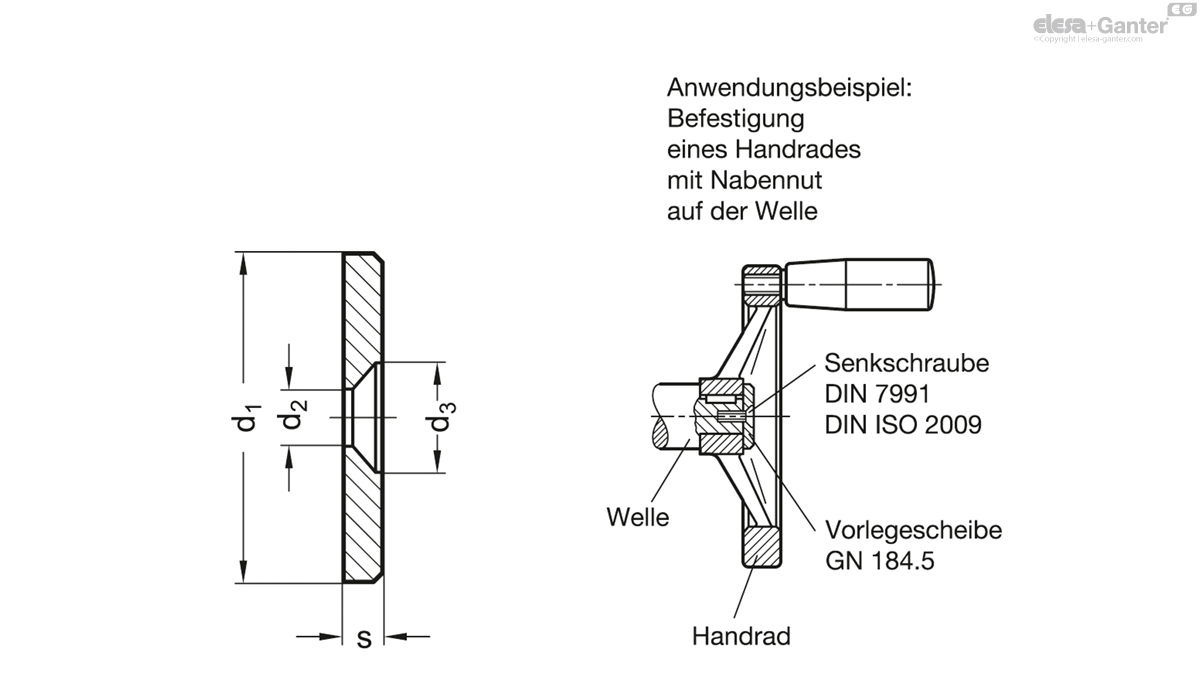

184.5-45 drawing

Edelstahl 1.4305

  • gedreht
  • matt gestrahlt

Vorlegescheiben GN 184.5 werden mit Senkschrauben DIN ISO 2009 und DIN 7991 an den Stirnflächen der Wellenenden befestigt und schließen diese als Bund ab.

Ein typisches Anwendungsbeispiel ist die axiale Befestigung von Handrädern mit Nabennut auf der Welle.
