SQT.40-18-F-8 SQT. Winkel für Profilsysteme

SQT.40-18-F-8

SQT. Winkel für Profilsysteme

Kunststoff Thermoplast
  • Icons/__logo__PA__.png
  • Icons/__logo__g10030__.png
  • Icons/__logo__RoHS__.png
  • Icons/__logo__profile__.png
  • Icons/__logo__FM__.png

Lt: 1-2 Wochen Alle Größen und Varianten von SQT

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
156113
L
40
B
18.5
h
7
h1
4
l1
8
f2
22.5
d
8.5
C#
[Nm]
5
15
SQT.40-18-F-8 drawing
SQT.40-18-F-8 drawing
SQT.40-18-F-8 drawing
# Empfohlenes Anzugsmoment für Befestigungsschrauben.

Material

Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), grau ähnlich RAL7046, matt.

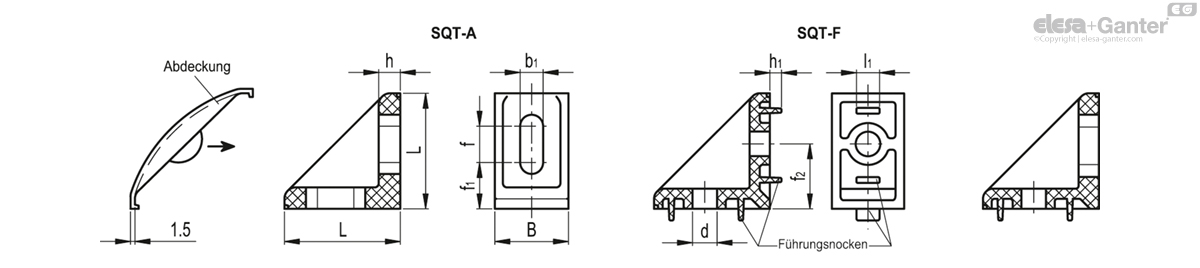

Standardausführungen

  • SQT-A: mit zwei Langlöchern für M8 Schrauben.
  • SQT-F: mit zwei Löchern für M8 Schrauben und Zentrierstegen.
  • SQT-AF: einem Langloch und einem normalen Loch für M8 Schrauben und mit Zentrierstegen.

Wir empfehlen Schrauben Typ UNI 9327 zu verwenden.

Funktionen und Anwendungen

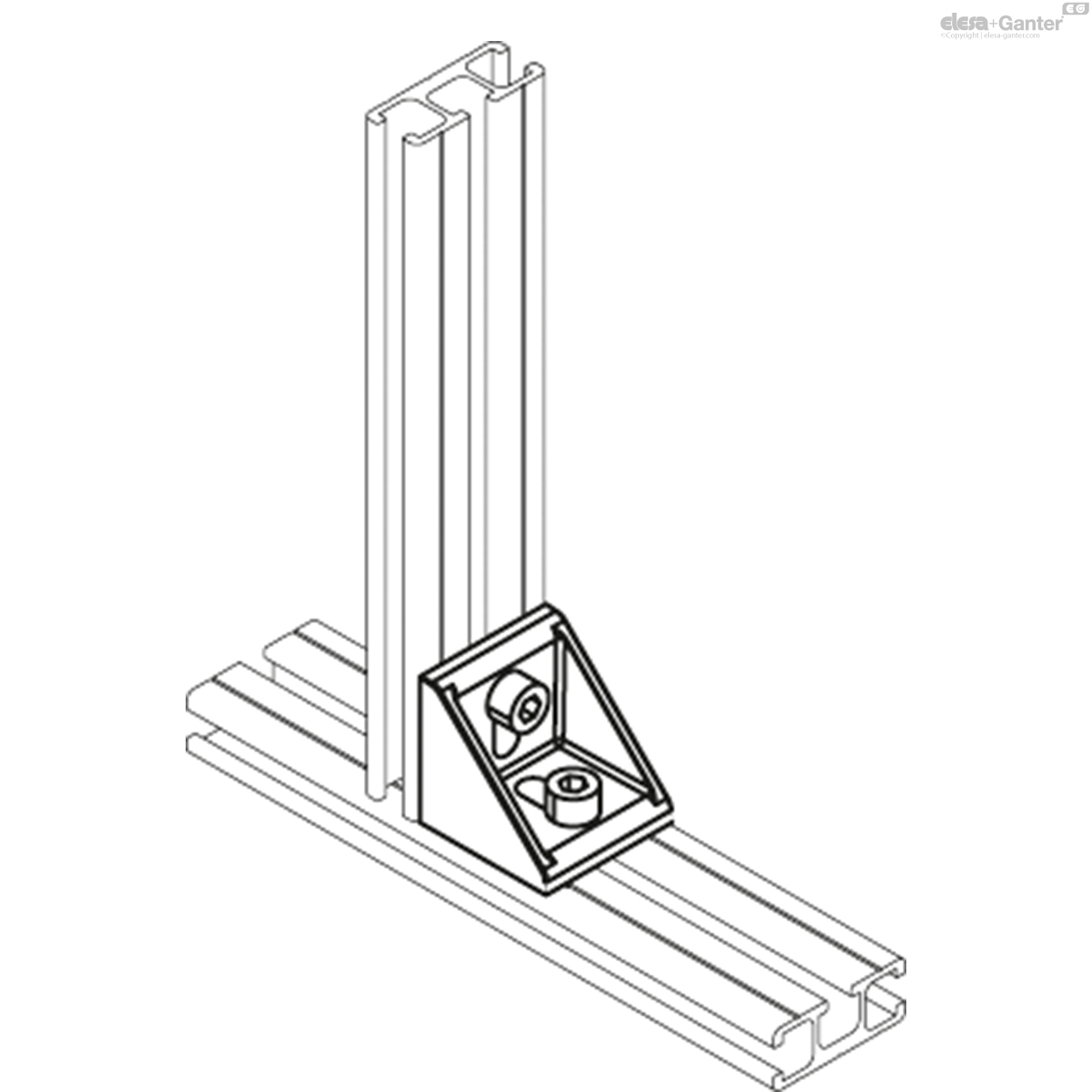

SQT.Verbindungswinkel werden zur einfachen Montage von Profilsystemen verwendet.

Die Form und das verwendete Material garantieren hohe mechanische Steifigkeit und hohe Temperaturbeständigkeit.

Technische Daten

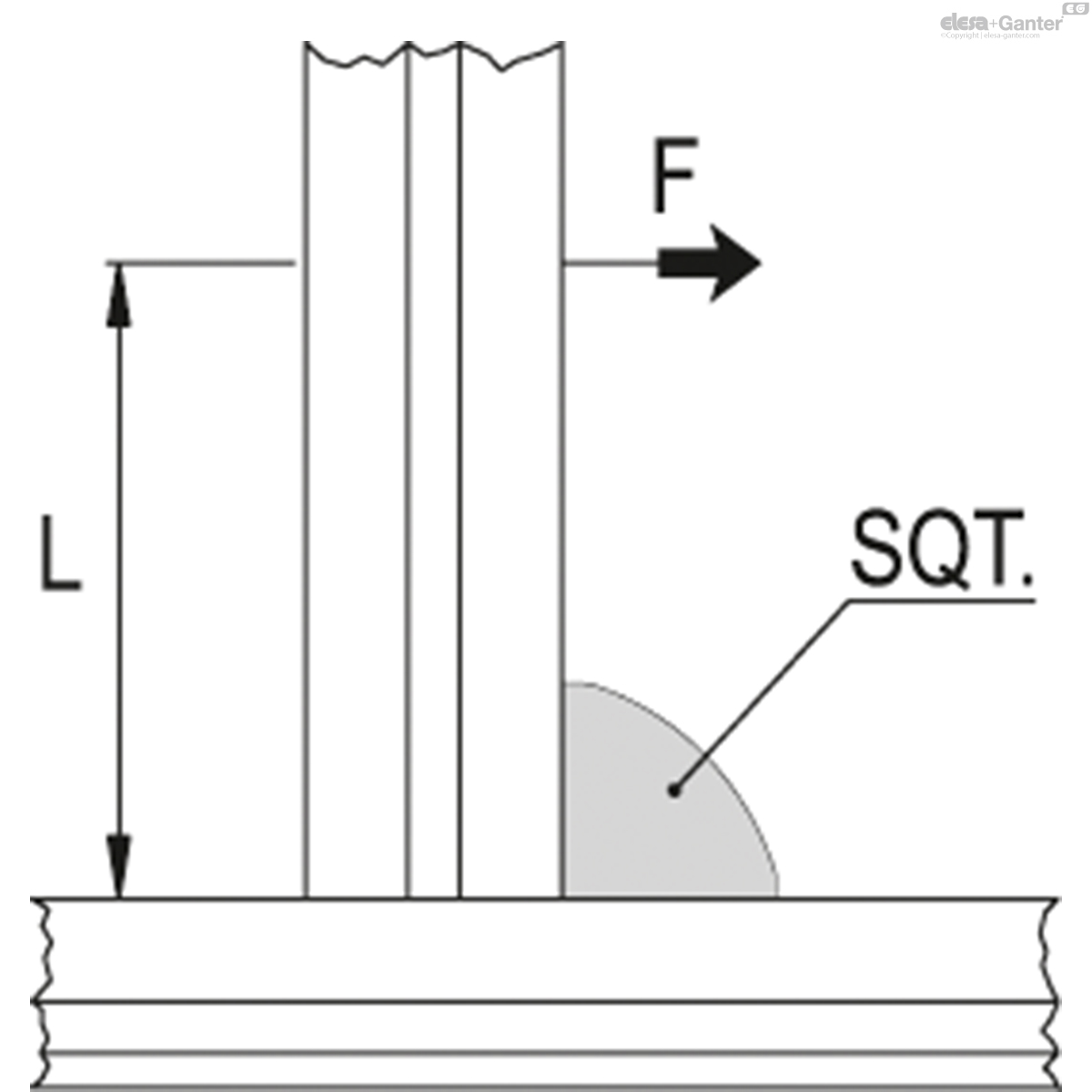

Für den korrekten Einsatz der Verbindungswinkel, müssen alle drei Werte (F), (F*l), (max. Anzugsmoment) beachtet werden.

ArtikelnummerF [N]F·L [Nm]
SQT.40-18< 600< 25
SQT.40-25< 700< 30
SQT.43-43< 750< 35



Zubehör auf Anfrage

Als Zubehör können Abdeckungen CO.SQT aus Kunststoff Polyester (PBT) grau, ähnlich RAL 7046, halbmatt bestellt werden (siehe Tabelle).
