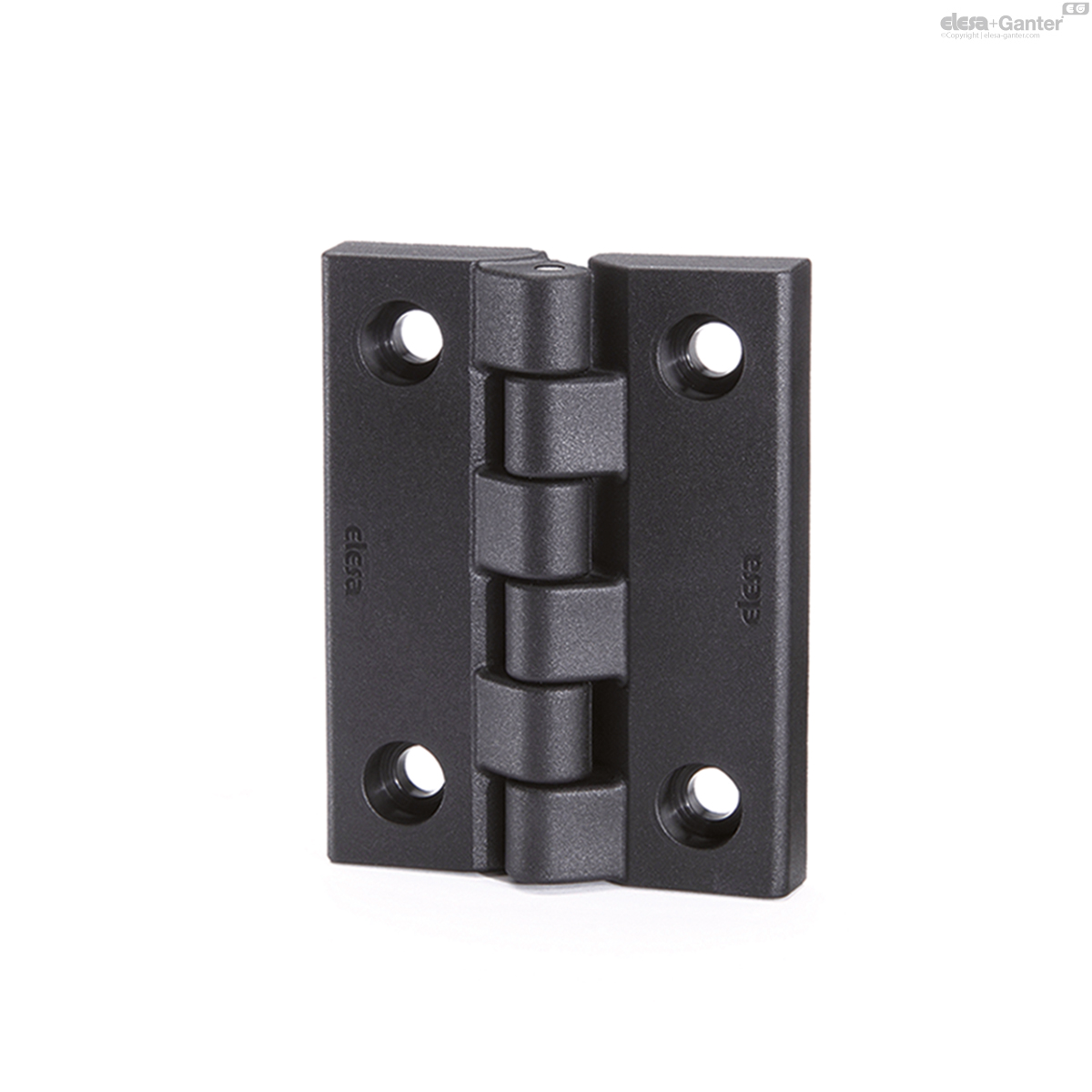

CFL.102 CH-6
CFL. Scharniere
Kunststoff Thermoplast
Auf Lager Alle Größen und Varianten von CFL.
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen

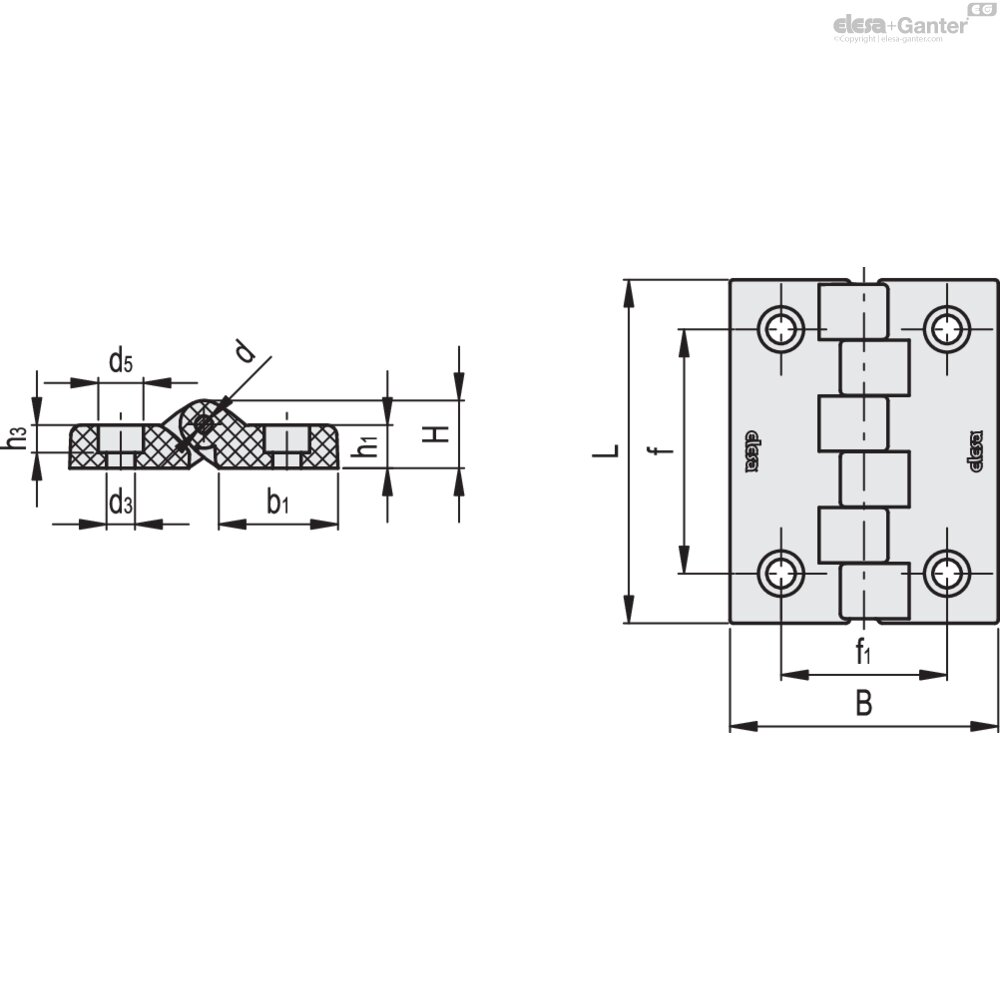

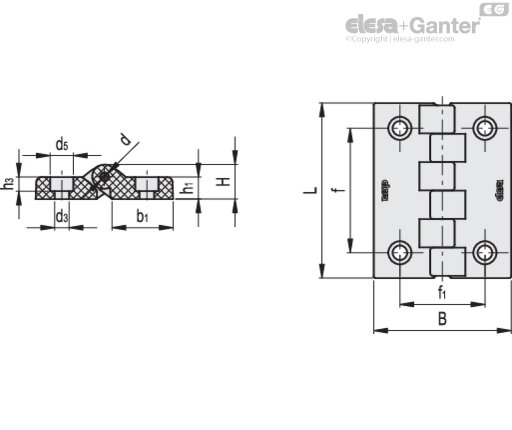

Technisches Datenblatt
Technische Daten
- Katalog
- 425201
- L
- 102
- B
- 80
- f1 ±0.25
- 49.5
- f±0.25
- 72.5
- H
- 20.5
- h1
- 13
- h3
- 6.5
- b1
- 35.5
- d
- 5
- d3
- 6.5
- d5
- 10.5
- C#
[Nm] - 5
- 114
Material
Hoch belastbarer Kunststoff Thermoplast (Polyamid PA), schwarz matt
Achse
Edelstahl nichtrostend 1.4305
Standardausführungen
Durchloch für M6 Zylinderkopfschrauben
Drehwinkel (Richtwert)

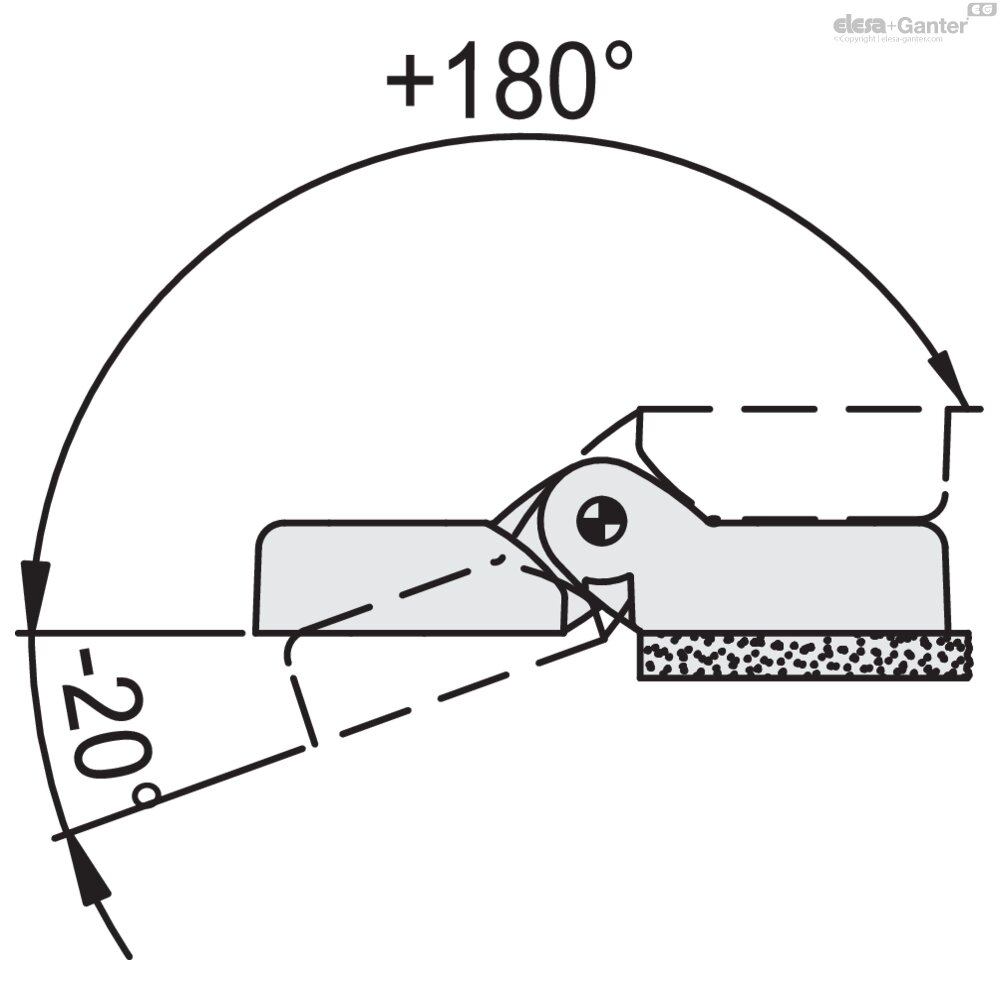

Max 200° (-20° und +180° gleich 0° ist der Zustand, bei dem die beiden Scharnierhälften auf der selben Ebene liegen).
Die Drehwinkelbegrenzung darf nicht überschritten werden um die Funktion des Scharniers nicht zu beeinträchtigen.
Zur Auswahl der richtigen Scharnierart und der richtigen Anzahl der Scharniere für die jeweilige Anwendung, siehe die Richtlinien-.
| Beständigkeitsprüfungen | Axiale Belastbarkeit | Radiale Belastbarkeit | Belastbarkeit bei 90° | |||
 |  |  | ||||
| Artikelnummer | Maximale Tragfähigkeit Ea [N] | Bruchlast Ra [N] | Maximale Tragfähigkeit Er [N] | Bruchlast Rr [N] | Maximale Tragfähigkeit E90 [N] | Bruchlast R90 [N] |
| CFL.102 CH-6 | 4000 | 10000 | 4500 | 10000 | 2000 | 4000 |
| CFL.102 CH-8 | 3500 | 9000 | 4500 | 10000 | 2000 | 4000 |
