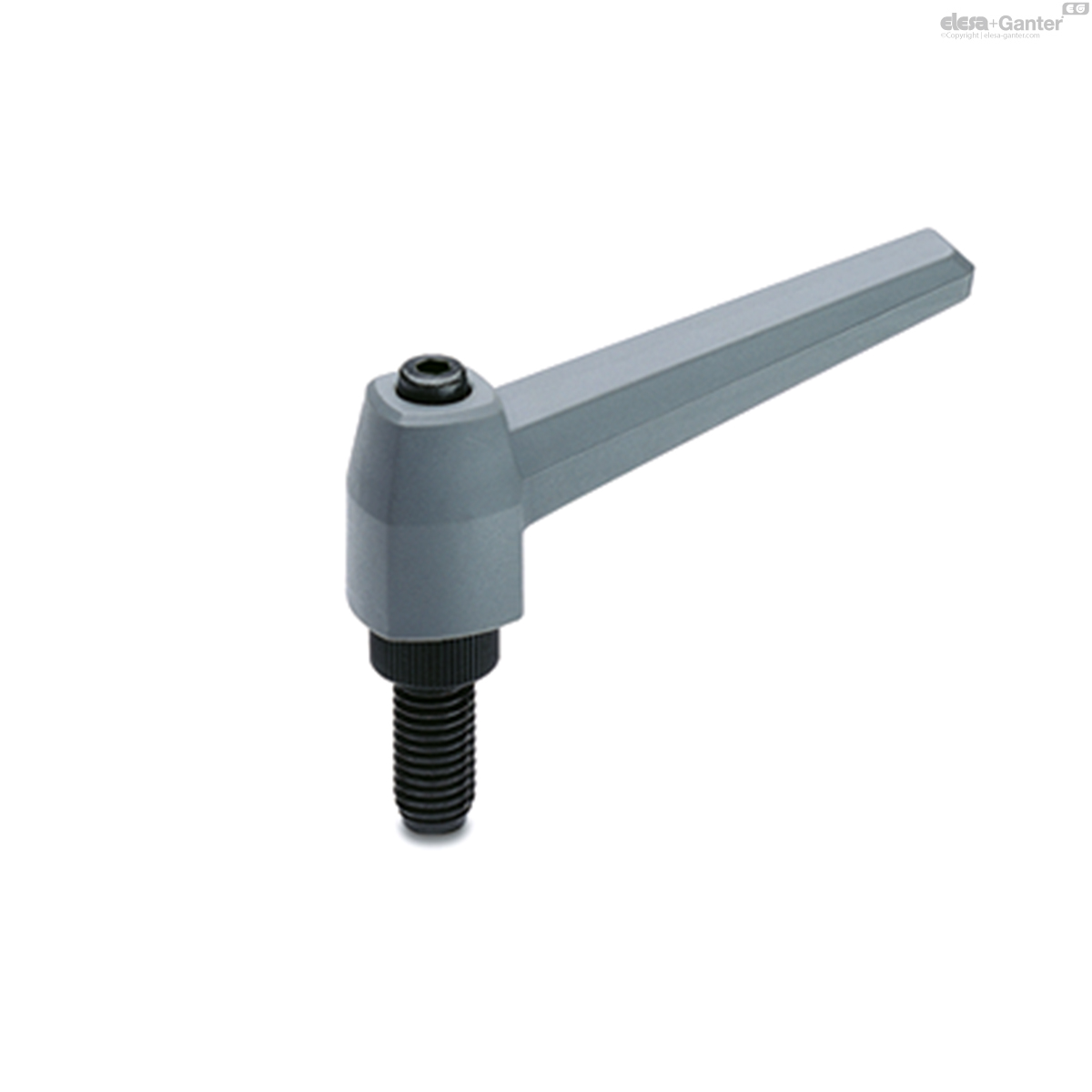

MR.80 p-M10x50-C31
MR-p Gewindestift Stahl, schwarz phosphatiert
Lt: 1-2 Wochen Alle Größen und Varianten von MR.
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Griffkörper
Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz, orange, grau, matt
Standardausführungen
Klemmelement glasfaserverstärkter Kunststoff Thermoplast, schwarz, mit Rändelung
- MR-A: Gewindebuchse aus schwarz phosphatiertem Stahl, Sackloch oder Gewindesackloch. Halteschraube aus poliertem Stahl, Rückstellfeder Edelstahl 1.4319.
- MR-B: Gewindebuchse Messing, Gewinde-Sackloch; Halteschraube Stahl brüniert; Rückstellfeder Edelstahl 1.4319
- MR-p: Gewindestift Stahl, schwarz phosphatiert, abgerundetes Ende nach UNI 947 : ISO 4753 (siehe Technische Daten). Halteschraube Stahl (5.8), brüniert
Funktionen und Anwendungen
Besonders geeignet wenn der Drehwinkel wegen Platzmangel begrenzt ist.
MR. verstellbare Klemmhebel können mithilfe eines elektrischen oder pneumatischen Schraubenziehers mit kontrolliertem Anzugsdrehmoment rasch montiert werden.
Widerstandsfähigkeit
Siehe ERX..
Gebrauchsanweisung
Zum Spannen den Hebel anheben um die Verzahnung zu lösen und in die Ausgangsstellung ziehen. Durch Loslassen rastet der Hebel dank der Rückstellfeder wieder automatisch in die Verzahnung ein.
Falls keine 360° Umdrehung des Hebels möglich ist, kann das Klemmelement einfach mittels Innensechskantschraube eingeschraubt werden (nachdem der Hebel gelöst wurde).
