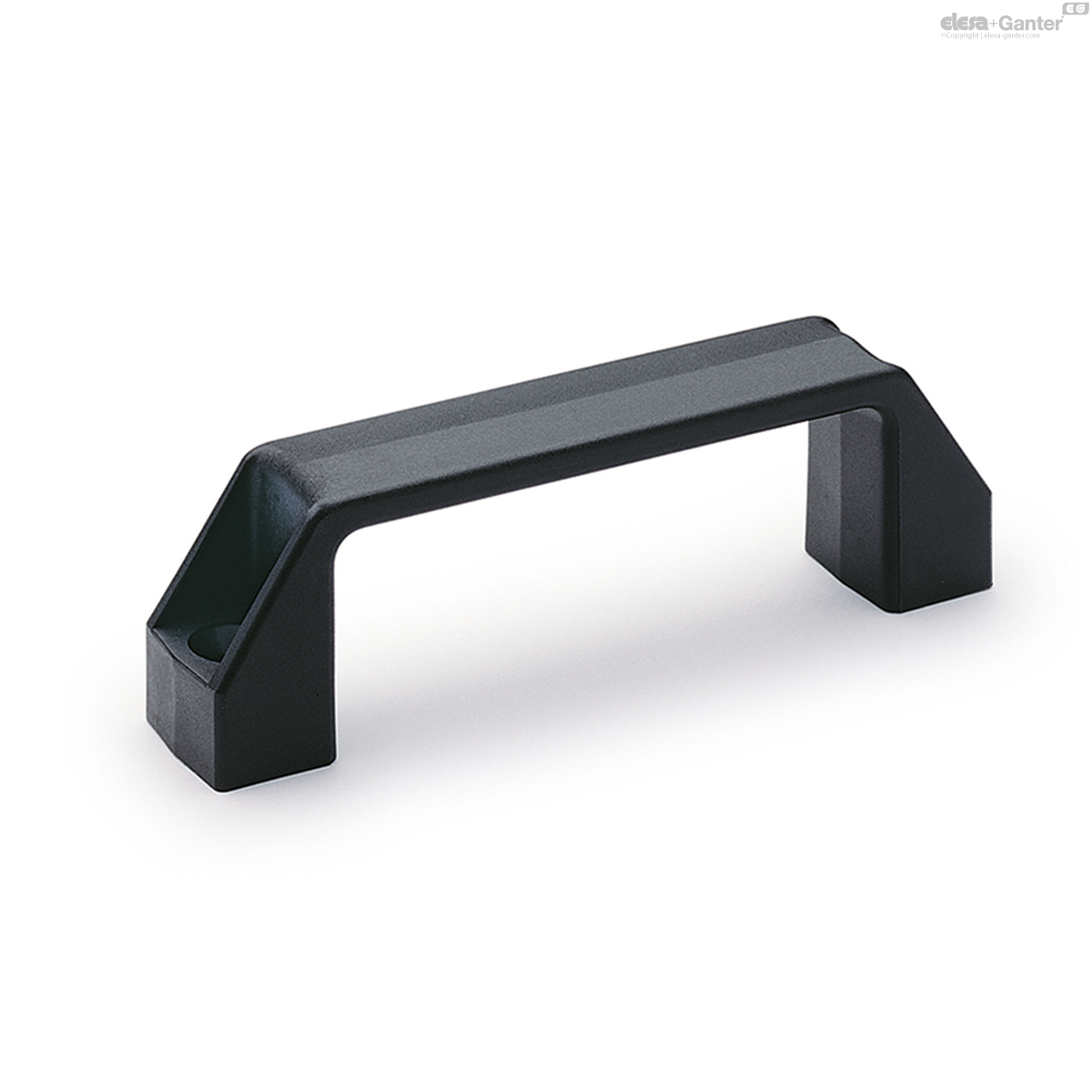

M.443/110-SH M.443-SH Kunststoff Thermplast (Polyamid PA), für Senkschraube

M.443/110-SH

M.443-SH Kunststoff Thermplast (Polyamid PA), für Senkschraube

Kunststoff Thermoplast
  • Icons/__logo__PA__.png
  • Icons/__logo__PP__.png
  • Icons/__logo__g10020__.png
  • Icons/__logo__RoHS__.png
  • Icons/__logo__profile__.png
  • Icons/__logo__g13030__.png
  • Icons/__logo__ELE_OD__.png

Auf Lager Alle Größen und Varianten von M.443

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
37036
L
109
f
93.5±0.5
d
5.5
d1
10
h
38
h2
13
B
5.5
l
21
l1
74
F1
[N]
3500
F2
[N]
2500
L1
[J]
16
L2
[J]
6
26

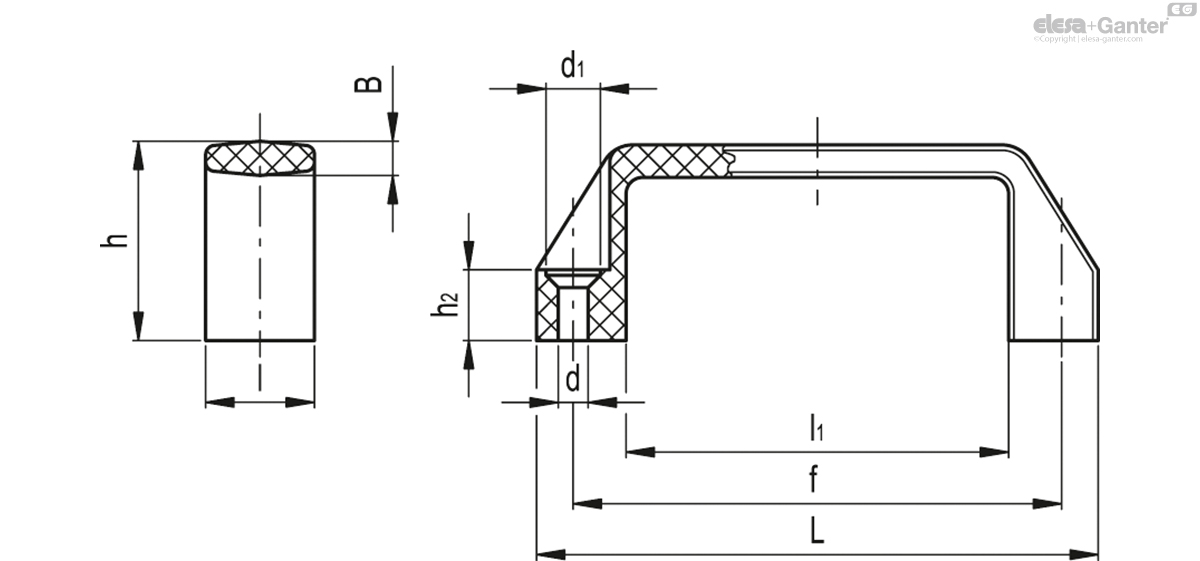

M.443/110-SH drawing
M.443/110-SH drawing
video

Standardausführungen

  • M.443-CH: Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz, orange, grau, rot und grün, matt

Durchlöcher für Zylinderschrauben mit Innensechskant

  • M.443-N-CH: Glasfaserverstärkter Kunststoff Thermoplast (Polypropylen PP), schwarz

Durchlöcher für Zylinderschrauben mit Innensechskant

  • M.443-SH: Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz

Durchlöcher für Senkkopfschrauben

  • M.443-EH: Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz

Durchlöcher für Zylinderschrauben mit Innensechskant, Sechskantschraube oder Standard-Kontermuttern

Technische Daten

Zugbelastung und Schlagfestigkeit: Die in der Tabelle angegebenen Werte F1, F2, L1 und L2 sind das Ergebnis von Bruchprüfungen mit den entsprechenden dynamometrischen Instrumenten unter den in der Abbildung dargestellten Bedingungen bei Umgebungstemperatur.
