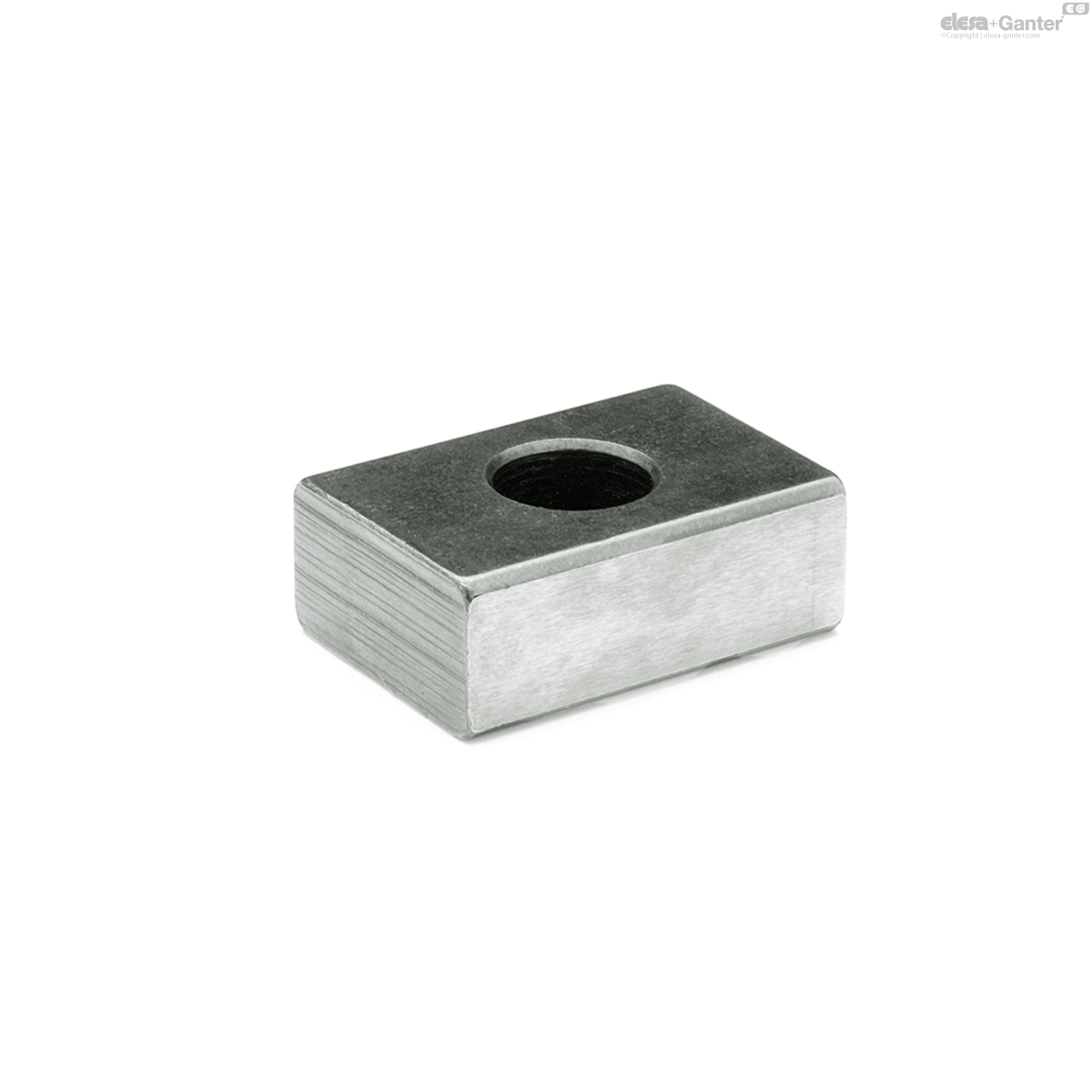

230-16 GN 230 Flache Nutensteine

230-16

GN 230 Flache Nutensteine

  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 230

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 230-16
b h6
16
d1
6.6
d2
11
h
10
l
22
t
6.3
Für Schrauben
DIN 84
DIN 912
M6x16
20

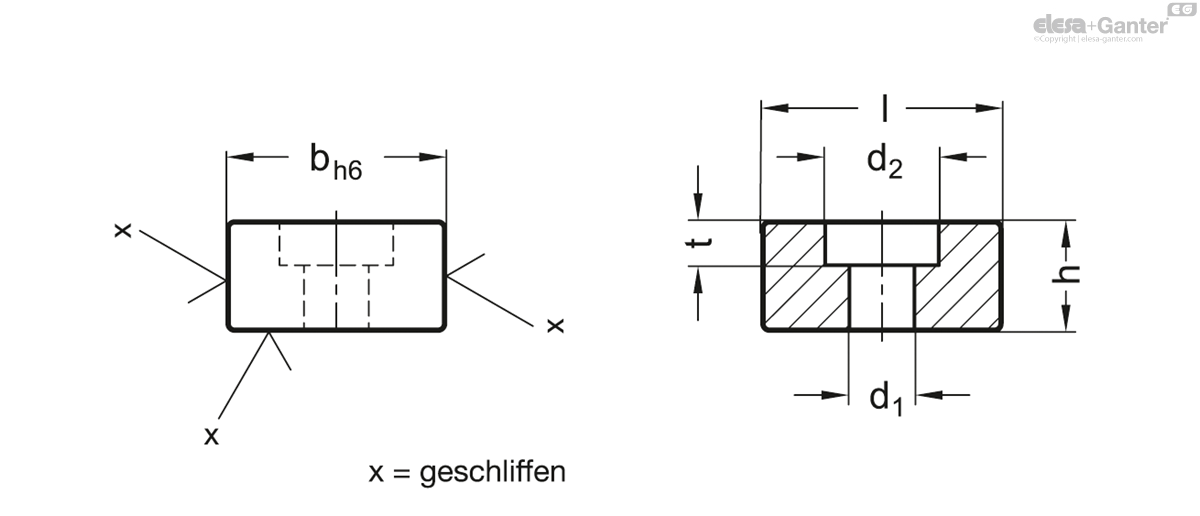

230-16 drawing

Stahl

  • einsatzgehärtet
  • brüniert

Flache Nutensteine GN 230 dienen zum Ausrichten und Positionieren von Vorrichtungen auf Maschinentischen mit T-Nuten DIN 650.

Hierzu werden sie in die Richtnuten der Vorrichtungen eingeschraubt.
