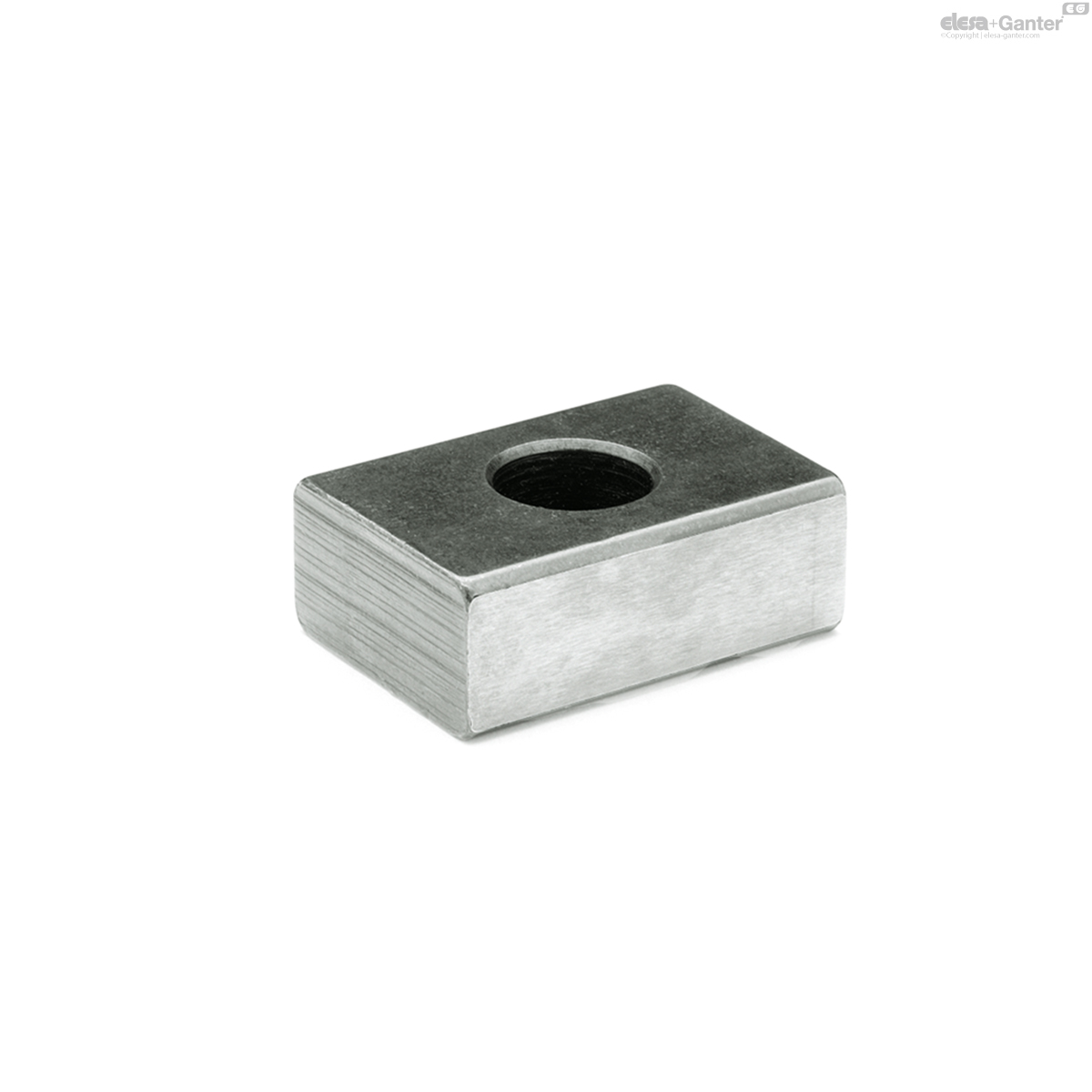

230-12 GN 230 Flache Nutensteine

230-12

GN 230 Flache Nutensteine

  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 230

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 230-12
b h6
12
d1
5.5
d2
10
h
8
l
20
t
5.3
Für Schrauben
DIN 84
DIN 912
M5x12
9
230-12 drawing

Stahl

  • einsatzgehärtet
  • brüniert

Flache Nutensteine GN 230 dienen zum Ausrichten und Positionieren von Vorrichtungen auf Maschinentischen mit T-Nuten DIN 650.

Hierzu werden sie in die Richtnuten der Vorrichtungen eingeschraubt.
