HCX.127/T-AR-M12
HCX/T-AR Schrauben, Stahl verzinkt; NBR Dichtungsring
Auf Lager Alle Größen und Varianten von HCX/T-AR
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt

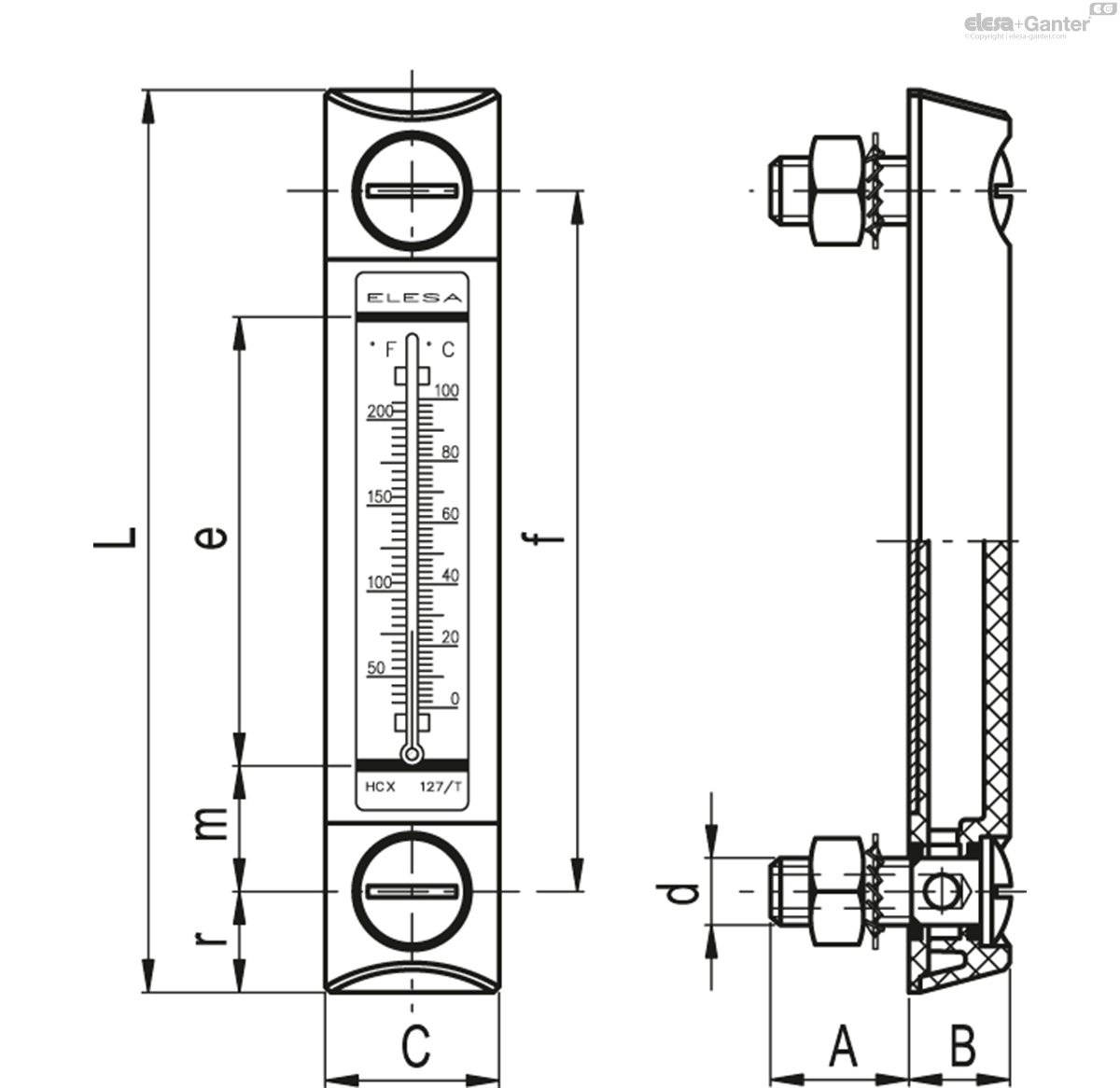

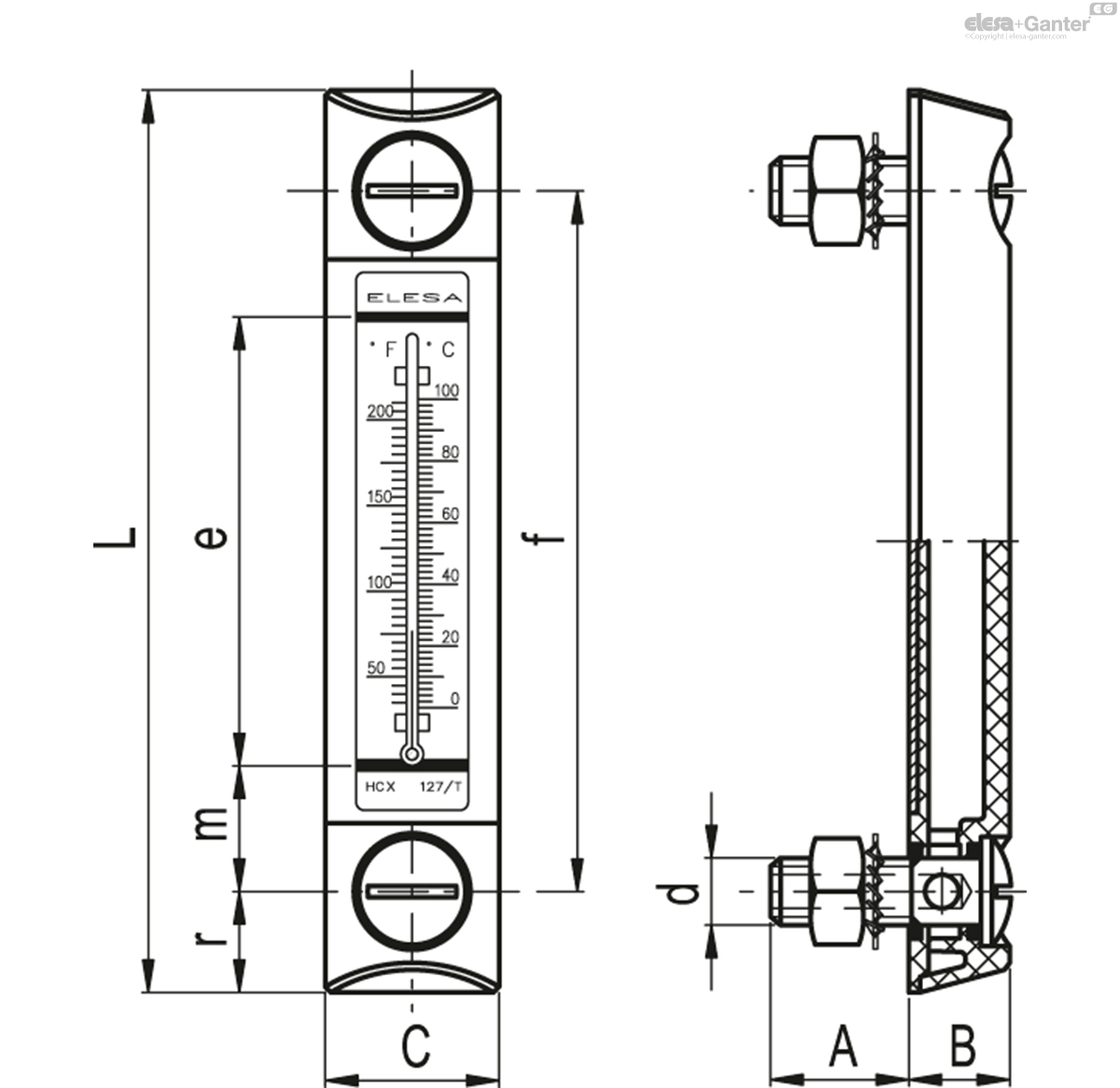

Technische Daten
- Katalog
- 11357-R
- f
- 127
- d
- M12
- A
- 23
- B
- 18
- C
- 31
- L
- 161
- e
- 80
- m
- 23
- r
- 17

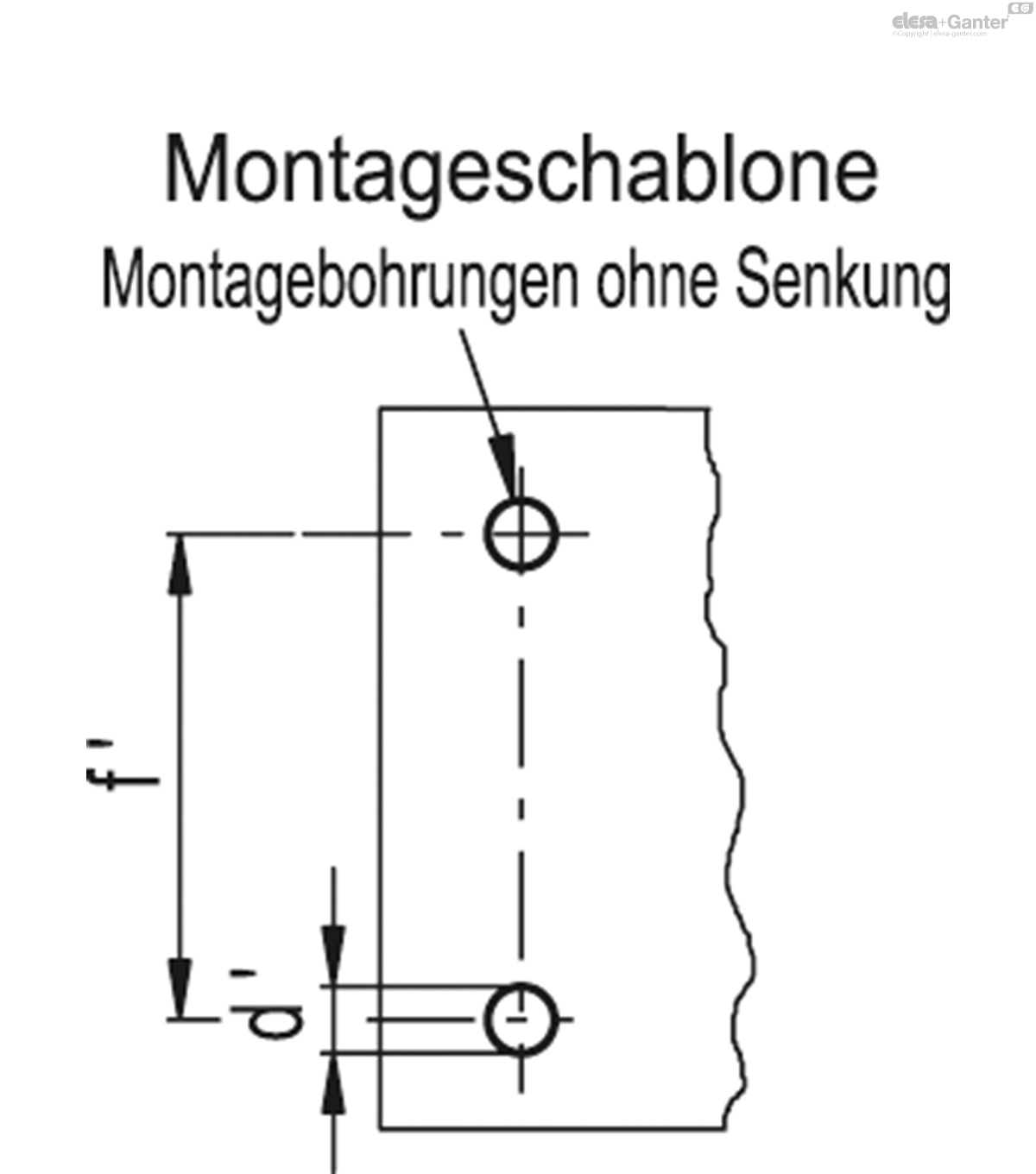

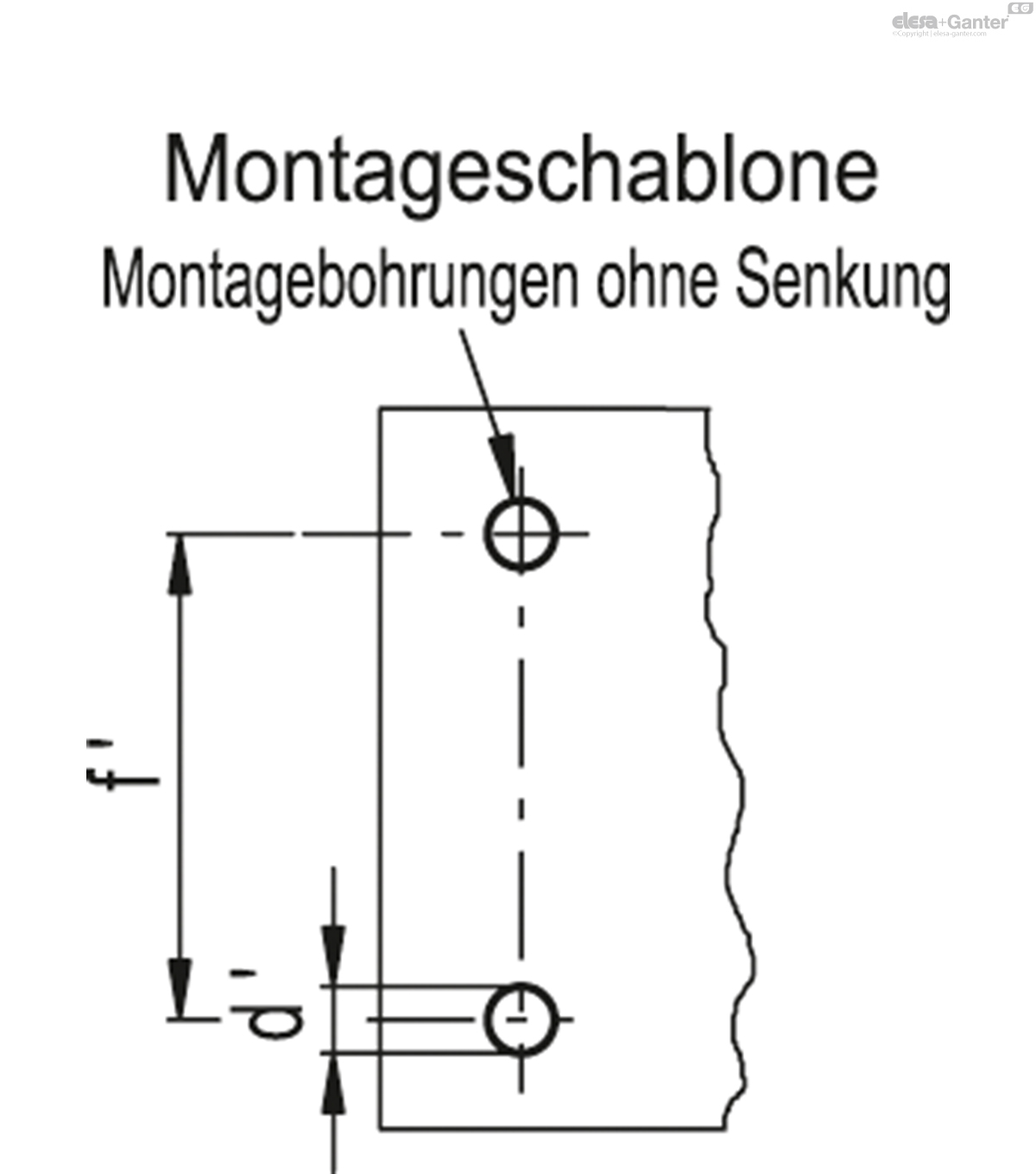

- d'-0.2
- 12.5
- f'±0.2
- 127
- Thermometerskala °C
- 0÷100
- Thermometerskala °F
- 32÷210
- C#
[Nm] - 12
- 131
Gehäuse
Glasklarer Thermoplast (Polyamid PA-T/AR). Resistent gegen Erschütterungen, Lösungsmittel, Öle mit Zusätzen, aliphatische und aromatische Kohlenwasserstoffe, Benzin, Naphtha, Phosphorsäureester, Zusatz-und Reinigungsmittel mit Alkohol. Hohe UV-Beständigkeit
Dichtungsringe
- NBR: Gummi O-Ring
- FKM: O-Ring Gummi FKM (Viton®)
Empfohlene Rauheit der Dichtfläche Ra = 3 μm
* Eingetragene Marke von DuPont Dow Elastomers.
Reflektor
Aluminium, weiß lackiert. Die Skala befindet sich außerhalb der Flüssigkeit, dadurch ist sie besonders geschützt.
Vor der Montage kann der Reflektor entfernt und mit Markierungen oder Zeichen (z.B. MAX-MIN) versehen werden.
Thermometer
Eingebautes Thermometer für Temperaturmessungen.
Standardausführungen
Thermometer mit roter Flüssigkeit
- HCX/T-AR: Schrauben Stahl verzinkt, Muttern und Unterlegscheiben, NBR Dichtungsring
- HCX/T-AR-SST: Schrauben Edelstahl(1.4305), Muttern und Unterlegscheiben Edelstahl (1.4301), FKM Dichtungsring.
- HCX/T-AR-VT: Glasfaserverstärkte Kunststoff SUPER-Thermoplast Schrauben; Muttern und Unterlegscheiben Edelstahl 1.4301, NBR Dichtungsring
Thermometer mit blauer Flüssigkeit
- HCX/TB-AR: Schrauben Stahl verzinkt, Muttern und Unterlegscheiben, NBR Dichtungsring
- HCX-AR-SST: Schrauben Edelstahl(1.4305), Muttern und Unterlegscheiben Edelstahl (1.4301), FKM Dichtungsring.
Maximale Gebrauchstemperatur
90°C (mit Öl)
Funktionen und Anwendungen
Der transparente Polyamid-Körper wird Ultraschall-geschweißt um eine perfekte Abdichtung zu garantieren.
Der Flüssigkeitsstand ist auch von seitlicher Betrachtung bestens einsehbar.
Die Formgestaltung der Ölstandanzeiger ergibt einen Vergrößerungseffekt, so dass die Skala besonders gut abgelesen werden kann.
Dank den Schrauben aus Kunststoff SUPER-Thermoplast können die HCX/T-AR-VT Ölstandanzeiger bei korrosionsanfälligen Anwendungen verwendet werden, wo ein Einsatz von Edelstahl nicht notwendig ist.
Die spezielle Formgestaltung der SUPER-Thermoplast Schrauben ermöglichen ein optimales Anzugsmoment der Schrauben zu den Dichtungsringen.
Technische Daten
Der Ölstandanzeiger hält in Labortests bei 23°C und Mineralöl-Typ (gemäß ISO 3498) gemessen, folgenden Druck stand: 13 bar (HCX.76-AR und HCX.127-AR) 10 bar (HCX.254-AR).
Die SUPER-Thermoplast Schrauben ermöglichen einen maximale Arbeitsdruck von 5 bar bei 20°C und 2 bar bei 90°C.
Wenn der Ölstandsanzeiger mit anderen Ölen oder Flüssigkeiten bzw. bei anderen Druck- und Temperaturbedingungen verwendet werden soll, kontaktieren Sie bitte die Technische Abteilung von Elesa+Ganter.
Es wird auf jeden Fall empfohlen, die Eignung des Produkts unter tatsächlichen Arbeitsbedingungen vorab zu prüfen.
Sonderausführungen auf Anfrage
Anzeiger mit zylindrischen oder stufenförmigen (NBR- oder FKM-) Packungsringen (anstelle von OR) zur Befestigung an Behältern mit rauhen Oberflächen.
Zubehör auf Anfrage
Montage erfolgt durch die mitgelieferten Schrauben und den Montagesatz für Ölstandanzeiger falls die Mutter von der Innenseite der Behälterwand nicht angebracht werden kann und wenn die Behälterwand nicht dick genug ist Montagesatz für Ölstandanzeiger
