GN 3310-KTaster / Leuchtmelder

Kabel

Edelstahl, mit / ohne LED-Beleuchtung

  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png
pdf Other documents
Kabel
Kabel

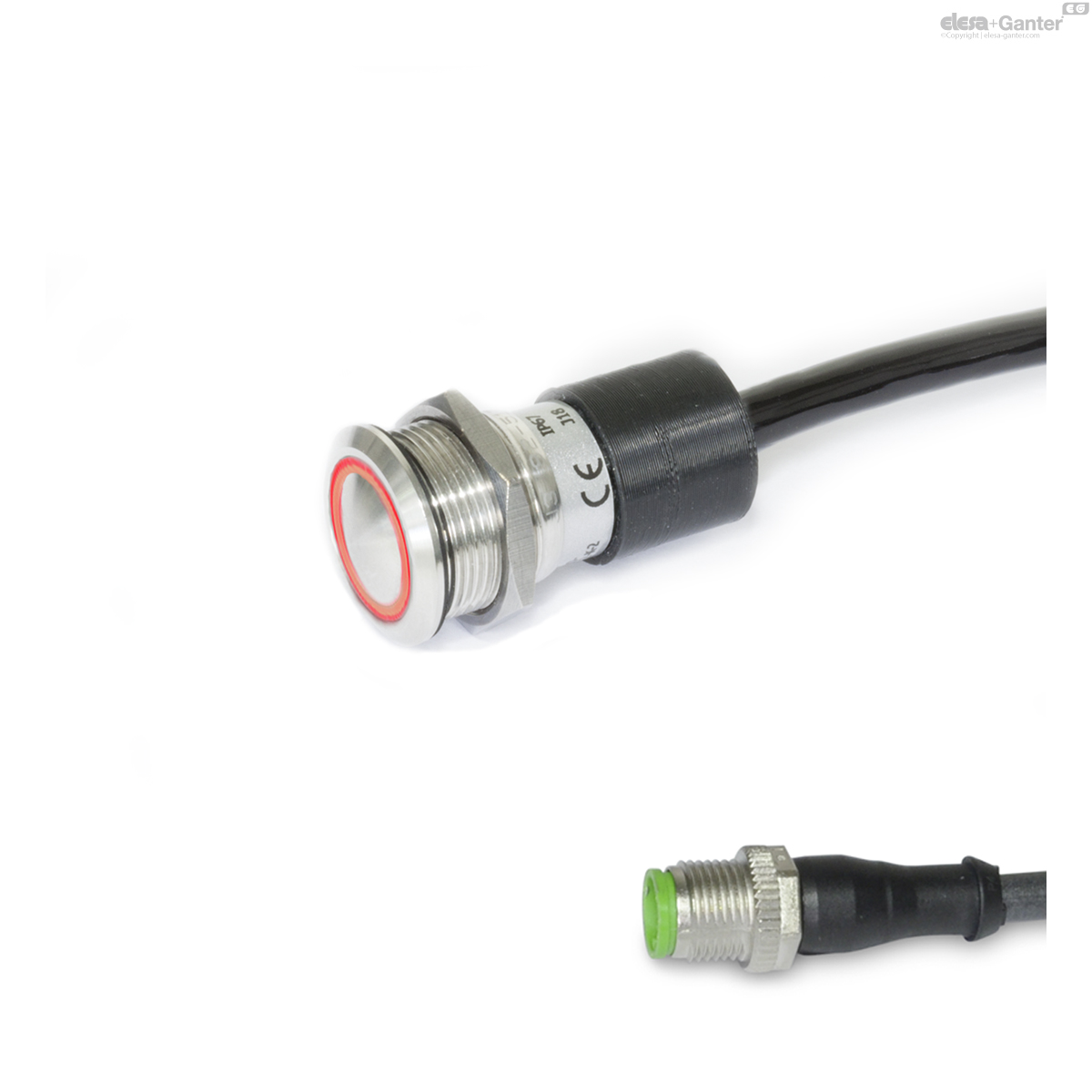

Verschlussstopfen
GN 3310-KS
Verschlussstopfen
Kabel

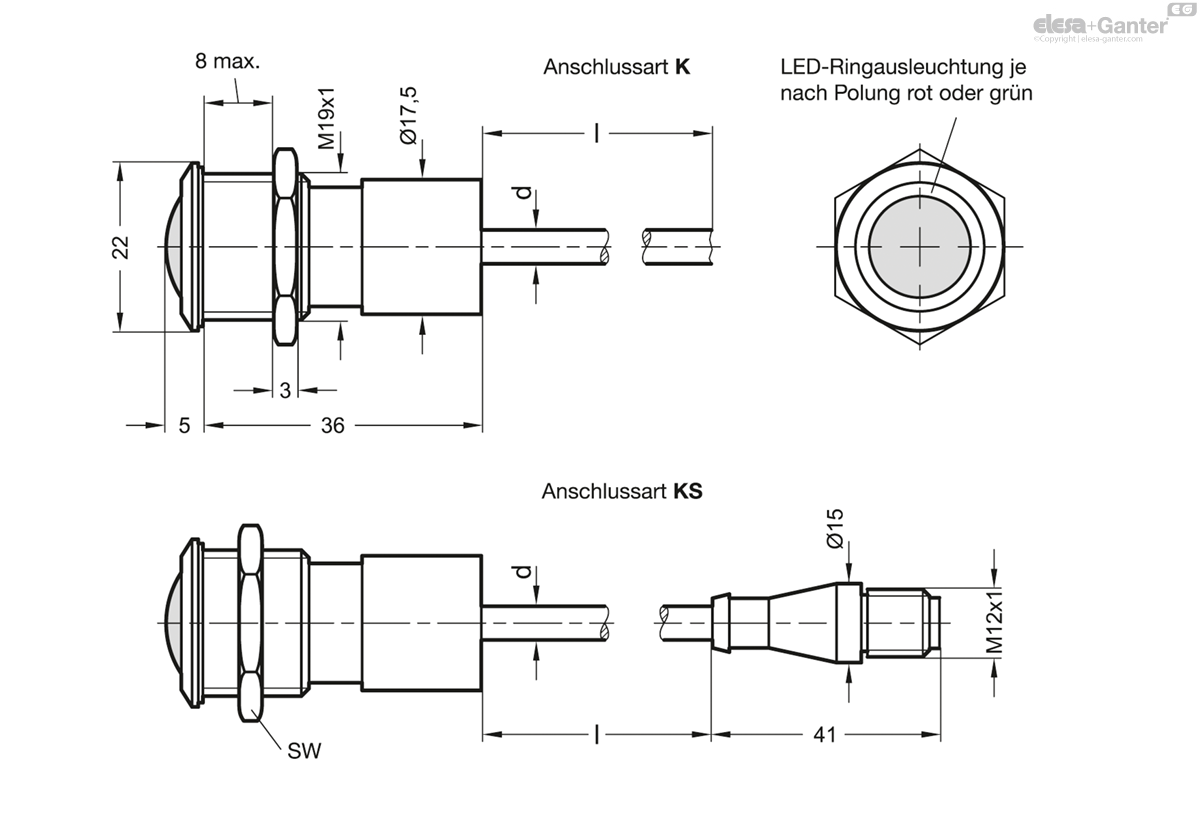

GN 3310-K
Kabel

GN 3310-K

Katalog
Cable length l in meter
d
A/F
GN 3310-W-RG-2-K-2
2
6
22
126
GN 3310-W-RG-2-K-5
5
6
22
273

Kontaktart

  • W: Wechsler

Beleuchtung

  • RG: rot / grün (bi-color)

Kennziffer

  • 2: Taster ballig

Anschlussart

  • K: Kabel
  • KS: Stecker

Taster

Edelstahl 1.4301

Kabel (Außenmantel)

Polyurethan (PUR)

Schwarz

Sechskantmutter

Edelstahl 1.4301

Lichtleiter

Kunststoff

glasklares Polycarbonat (PC)

Schalter mit Leucht-Drucktaste GN 3310 sind mit einem Wechselschaltkontakt sowie mit einer integrierten LED-Ringausleuchtung ausgestattet.

Wird der Taster gedrückt, kann je nach Beschaltung der Kontakte (NC oder NO), ein elektrischer Steuerimpuls z. B. zum Abschalten einer Maschine ausgelöst werden.

Unabhängig von der Betätigung des Tasters leuchtet die integrierte LED-Ringausleuchtung, je nach Polung der Anschlüsse 1 und 2 der LED, rot oder grün.

  • GN 330 Kabel mit Anschlusskupplung (5-polig, 5 oder 10 Meter lang, zur Verlängerung)
Elektrische und mechanische Eigenschaften
Taster-____logo___422_SB-21235-0__
KontakteWechselkontakt, Sprungkontakt
KontaktwerkstoffSilberlegierung
Schaltspannungenmax. 125 V (Stecker)
max. 240 (Kabel)
Schaltstrommax. 3 A
mechanische Lebensdauer106 Schaltzyklen
elektrische Lebensdauer50.000 Schaltzyklen (unter Volllast)
LED-Ringausleuchtung24 V DC ± 10 % / 7 mA____logo__422_SB-21198-0__
Betriebsspannung /
Betriebsstrom
bi-color (rot / grün)
Gebrauchskategorie (Taster)AC 15: 24 V AC / 1 A / DC 13: 24 V DC / 0.7 Anach IEC 60947-5-1
AC 15: 110 V AC / 1 A / DC 13: 110 V DC / 0.2 A
AC 15: 220 V AC / 0.5 A / DC 13: 220 V DC / 0.1 A
--
AC: 120 V AC / 5 A / DC: 12 V DC / 1 Anach UL 508
AC: 240 V AC / 3 A
Anschlussart-____logo__422_SB-21196-1__
Kabel (K)PUR-Kabel mit offenen Litzen (2 m oder 5 m)
oder-
Stecker (S)5-poliger Stecker M12x1 mit PUR-Kabel 0,25 m
Schutzartfrontseitig IP 65 / IP 67-
Anzugsdrehmomentmin. 5 Nm / max. 12 Nm-
EinbauöffnungØ 19 +0.3/+0.1-
Zulassungen, Konformitäten____logo__ce__
CE-Kennzeichung
