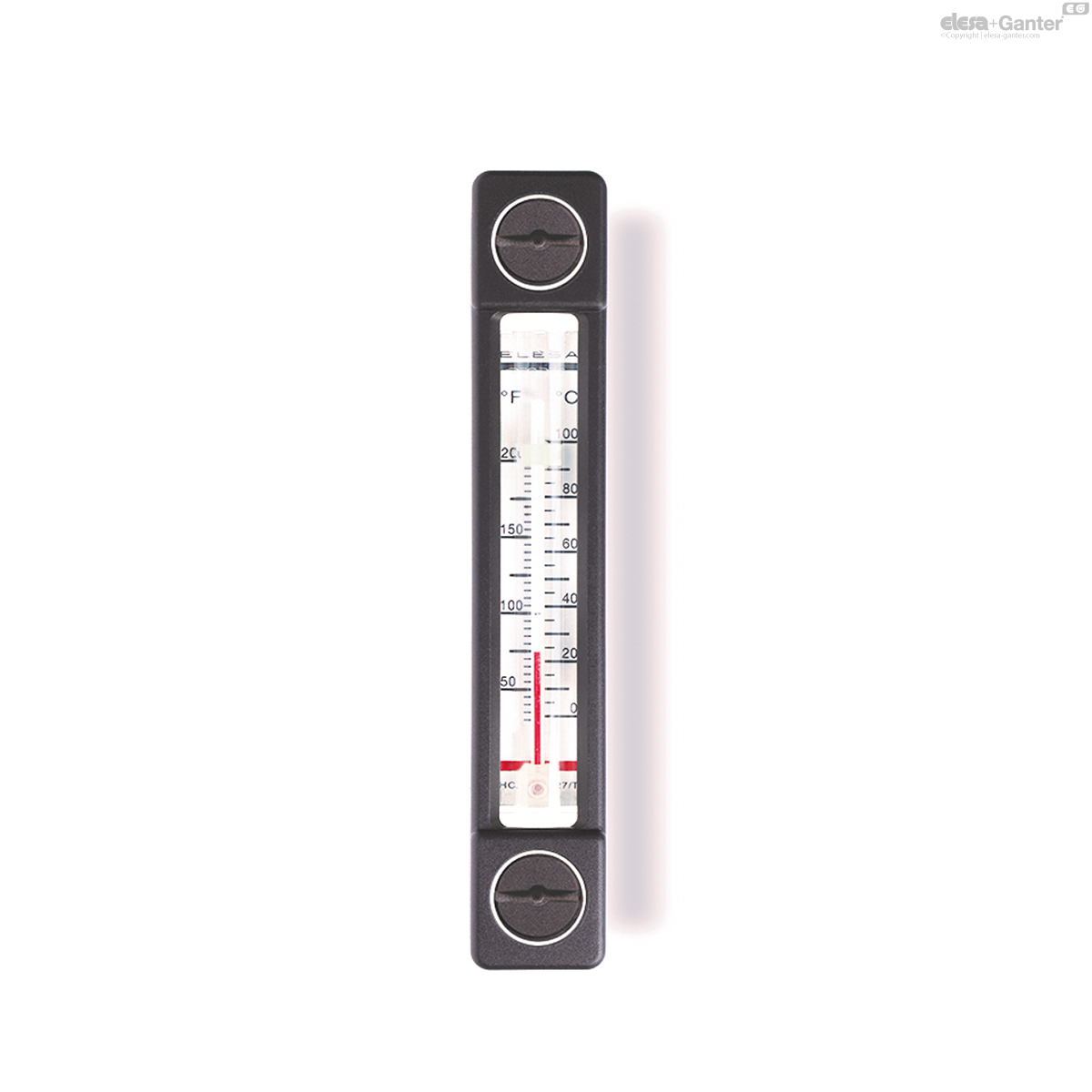

HCZ/T-AR-PT-VTÖlschaugläser mit Thermometer und Schutzrahmen
Schrauben Kunststoff SUPER-Thermoplast, Muttern und Unter-legscheiben Edelstahl 1.4301
SUPER-Thermoplast und transparenter Kunststoff Thermoplast, zur Verwendung mit alkoholhaltigen Flüssigkeiten, hohe UV-Beständigkeit

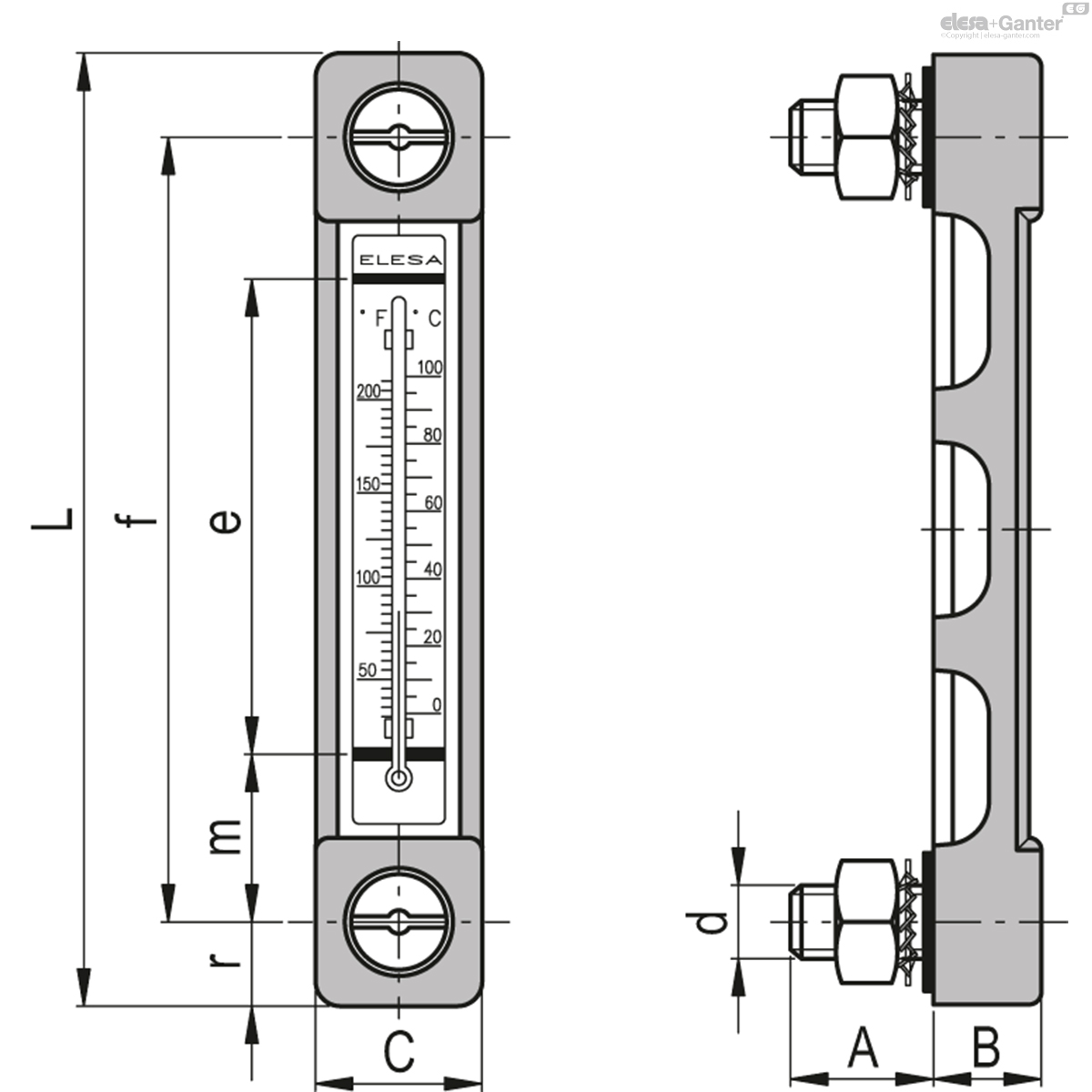

HCZ/T-AR-PT-VT
|
Katalog
|
Beschreibung
|
f
|
d
|
A
|
B
|
C
|
L
|
e
|
m
|
r
|
d'-0.2
|
f'±0.2
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
111393-R
|
HCZ.76/T-AR-PT-VT-M12
|
76
|
M12
|
23.5
|
17.5
|
27
|
105
|
40
|
18
|
14.5
|
12.5
|
76
|
|
111396-R
|
HCZ.127/T-AR-PT-VT-M12
|
127
|
M12
|
23.5
|
17.5
|
27
|
156
|
80
|
23
|
14.5
|
12.5
|
127
|
|
111399-R
|
HCZ.254/T-AR-PT-VT-M12
|
254
|
M12
|
23.5
|
17.5
|
31
|
284
|
203
|
25
|
15.5
|
12.5
|
254
|
# Maximales Anzugsmoment.
Gehäuse
Glasklarer Thermoplast (Polyamid PA-T/AR). Resistent gegen Erschütterungen, Lösungsmittel, Öle mit Zusätzen, aliphatische und aromatische Kohlenwasserstoffe, Benzin, Naphtha, Phosphorsäureester, Zusatz-und Reinigungsmittel mit Alkohol. Hohe UV-Beständigkeit
Schutzrahmen
Glasfaserverstärkter Kunststoff SUPER-Thermoplast (Polyamid PA), schwarz, matt. Montiert geliefert, abnehmbar mit einem Schraubenzieher.
Dichtungsringe
O-Ring Gummi NBR (Perbunan)
Empfohlene Rauheit der Dichtfläche Ra = 3 μm
Reflektor
Aluminium, weiß lackiert. Die Skala befindet sich außerhalb der Flüssigkeit, dadurch ist sie besonders geschützt.
Vor der Montage kann der Reflektor entfernt und mit Markierungen oder Zeichen (z.B. MAX-MIN) versehen werden.
Thermometer
Eingebautes Thermometer für Temperaturmessungen.
Standardausführungen
- HCZ/T-AR-PT: Schrauben Stahl verzinkt, Muttern und Unterlegscheiben.
- HCZ/T-AR-PT-VT: Schrauben Edelstahl 1.4305, Muttern und Unterlegscheiben Edelstahl 1.4301
Maximale Gebrauchstemperatur
90°C (mit Öl)
Funktionen und Anwendungen
Der transparente Polyamid-Körper wird Ultraschall-geschweißt um eine perfekte Abdichtung zu garantieren.
Der Flüssigkeitsstand ist auch von seitlicher Betrachtung bestens einsehbar.
Das Schutzglas dient für eine bessere Sichtbarkeit des Flüssigkeitsspiegels.
Dank den Schrauben aus Kunststoff SUPER-Thermoplast können die HCZ/T-AR-PT-VT Ölstandanzeiger bei korrosionsanfälligen Anwendungen verwendet werden, wo ein Einsatz von Edelstahl nicht notwendig ist.
Die spezielle Formgestaltung der SUPER-Thermoplast Schrauben ermöglichen ein optimales Anzugsmoment der Schrauben zu den Dichtungsringen.
Technische Daten
Der Ölstandanzeiger hält in Labortests bei 23°C und Mineralöl-Typ (gemäß ISO 3498) gemessen, folgenden Druck stand: 13 bar (HCZ.76-AR-PT und HCZ.127-AR-PT) 10 bar (HCZ.254-AR-PT).
Die SUPER-Thermoplast Schrauben ermöglichen einen maximale Arbeitsdruck von 5 bar bei 20°C und 2 bar bei 90°C.
Wenn der Ölstandsanzeiger mit anderen Ölen oder Flüssigkeiten bzw. bei anderen Druck- und Temperaturbedingungen verwendet werden soll, kontaktieren Sie bitte die Technische Abteilung von Elesa+Ganter.
Es wird auf jeden Fall empfohlen, die Eignung des Produkts unter tatsächlichen Arbeitsbedingungen vorab zu prüfen.
Verwandte Produkte
HCZ-AR
Ölschaugläser
Transparenter Kunststoff Thermoplast, zur Verwendung mit alkoholhaltigen Flüssigkeiten, hohe UV-Beständigkeit
HCZ-PT
Ölschaugläser mit Schutzrahmen
SUPER-Thermoplast und transparentem Kunststoff Thermoplast
HCZ.
Ölschaugläser
Transparenter Kunststoff Thermoplast
HCZ/T-AR
Ölschaugläser mit Thermometer
Transparenter Kunststoff Thermoplast, zur Verwendung mit alkoholhaltigen Flüssigkeiten, hohe UV-Beständigkeit
